Saeco HD8914 - Componenti Principali; Parti Mobili Principali; Tasti DI Comando E Display

2
italiano

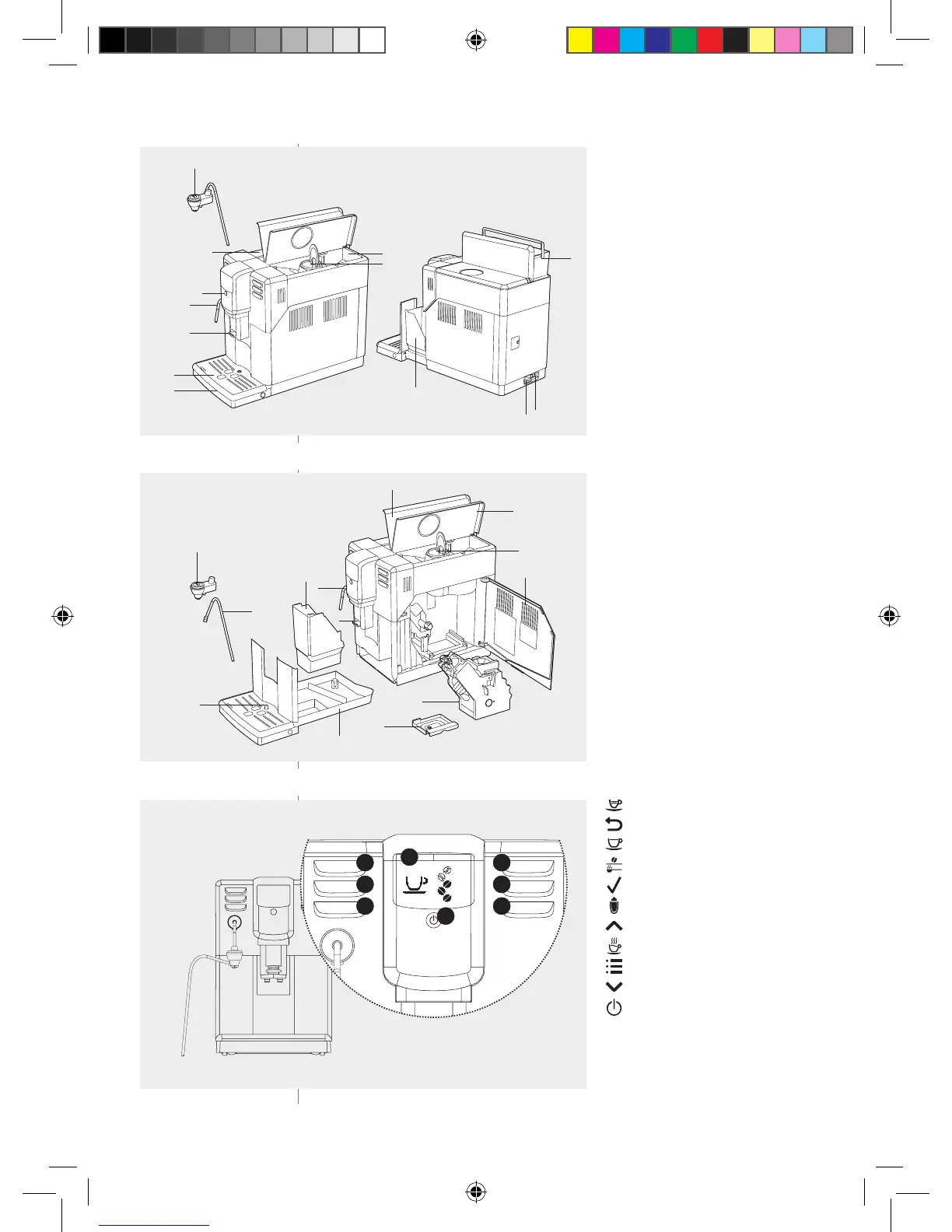

2.3 Componenti principali
1. Tasto STAND-BY
2. Vano serbatoio acqua
3. Serbatoio caffè in grani
4. Serbatoio caffè pre-macinato
5. Serbatoio acqua estraibile
6. Interruttore generale
I.
ACCESO
0.
SPENTO
7. Alloggiamento spinotto
alimentazione
8. Cassetto raccoglifondi
9. Vasca raccogligocce
10. Griglia poggiatazze
11. Erogatore caffè
12. Erogatore acqua calda/vapore
13. Montalatte automatico
2.4 Parti mobili principali
1. Sportello serbatoio acqua
2. Sportello serbatoio caffè in grani
3. Sportello serbatoio caffè pre-
macinato
4. Sportello di servizio
5. Cassetto raccogli caffè
6. Gruppo caffè
7. Erogatore caffè
8. Vasca raccogligocce
9. Cassetto raccoglifondi
10. Indicatore ‘vasca raccogligocce
piena’
11. Erogatore acqua calda/vapore
•Tubovapore(sso)
•Protezione in gomma
12. Testa montalatte automatico
13. Tubo di aspirazione montalatte
automatico
2.5 Tasti di comando e display
1. Tasto ESPRESSO
Tasto ESC
2. Tasto ESPRESSO LUNGO
3. Tasto AROMA STRENGTH
Tasto OK
4. Tasto MILK FROTH
Tasto SU
5. Tasto HOT WATER
6. Tasto MENU
Tasto GIU
7. Tasto STAND-BY
8. Display
Nell’esempio:
Menu principale; pronto per
l’erogazione
MAX
2
11
10
9
1
12
3
4
13
5
8
6
7
8
9
4
1
5
6
7
2
3
10
11
13
12
PUSH
N
1
8
2
3
4
5
6
7
ESPRESSO
ESPRESSO LUNGO
AROMA STRENGTH
MILK FROTH
HOT WATER
MENU
