-16-
Vers le connecteur du
cordon d’alimentation
du projecteur.
Côté projecteur Côté prise secteur
Masse
REMARQUE CONCERNANT LE CORDON D’ALIMENTATION
Le cordon d’alimentation secteur doit être conforme aux normes d’utilisation en vigueur dans le pays où
vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous référant au tableau ci-dessous; il faut
utiliser le cordon d’alimentation secteur adéquat. Si le cordon d’alimentation secteur fourni n’est pas
adapté à la prise secteur, adressez-vous à votre revendeur.
Vers la prise secteur.
(120 V CA)
Pour l’Europe continentalePour les Etats-Unis et le Canada Pour le Royaume-Uni
Vers la prise secteur.
(200-240 V CA)
Vers la prise secteur.
(200-240 V CA)

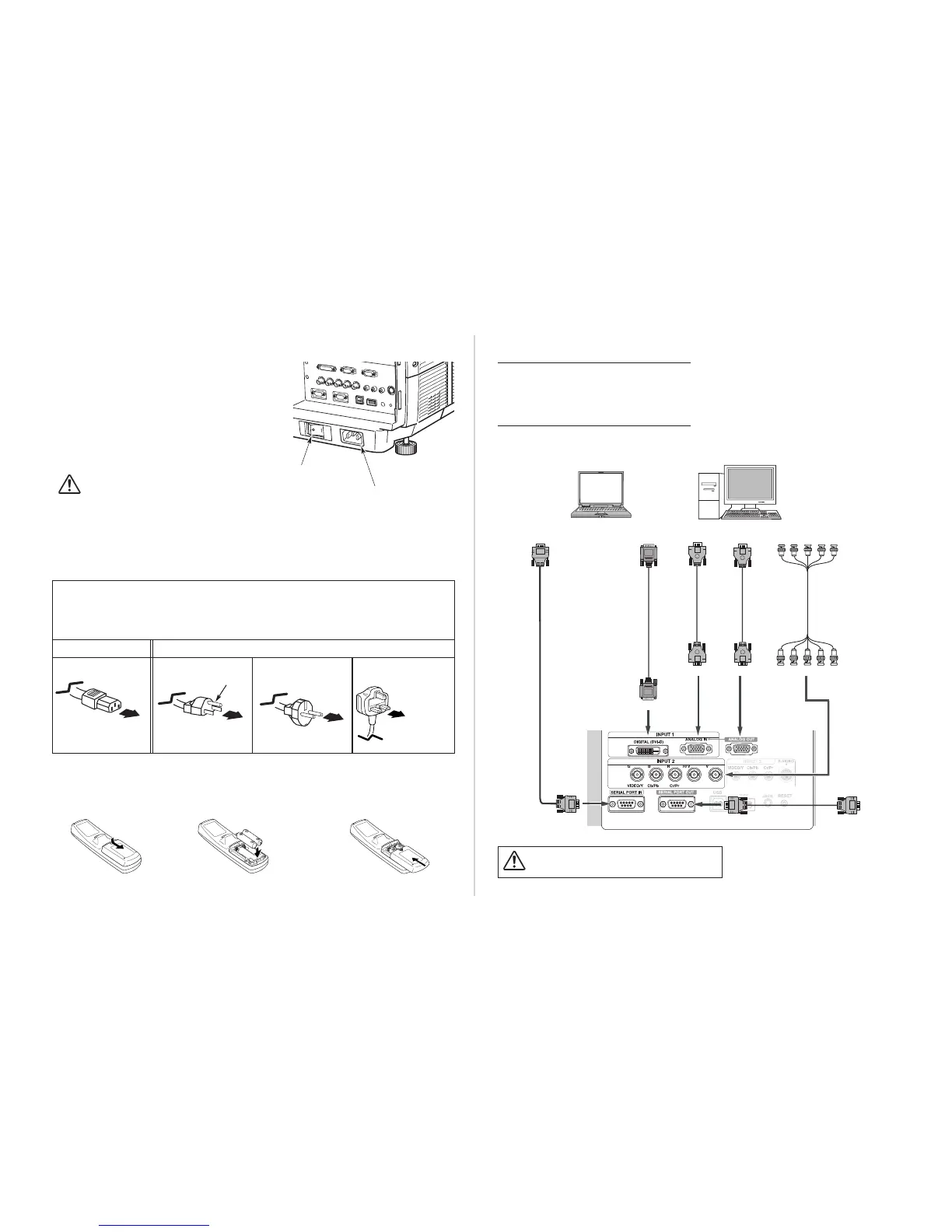

Branchement du cordon d’alimentation secteur
Ce projecteur utilise une tension nominale d’entrée de 120
V CA ou 200-240 V CA. Le projecteur fera automatiquement
la sélection de la tension d’entrée correcte. Il est conçu
pour fonctionner avec des systèmes d’alimentation
monophasé avec conducteur neutre de prise de terre. Pour
réduire les risques de décharge électrique, ne branchez pas
le projecteur dans un autre type de système d’alimentation.
Consultez votre revendeur autorisé ou un centre de
service en cas de doute sur l’alimentation actuellement
utilisée.
Branchez le projecteur au périphérique avant de l’allumer.
Branchez le cordon d’alimentation
secteur (fourni) à cette prise. La prise
de courant doit se trouver à proximité
de cet appareil et être facilement
accessible.
Interrupteur principal
Prise d’alimentation secteur
ATTENTION
Par mesure de sécurité, débranchez le cordon
d’alimentation secteur lorsque vous n’utilisez pas
l’appareil. Lorsque ce projecteur est branché à une
prise de courant à l’aide d’un cordon d’alimentation
secteur et que l’interrupteur principal est sur la position
de marche, le projecteur sera en mode veille et
consommera une petite quantité de courant.
Installation des piles de la télécommande
Appuyez sur le
couvercle vers le bas
et faites-le glisser.
Ouvrez le couvercle du
compartiment des piles.
Installez des piles neuves
dans le compartiment.
Replacez le couvercle du
compartiment des piles.
Deux piles alcalines
de taille AA
Pour assurer une bonne
orientation des polarités
(+ et –), veillez à ce que
les bornes des piles
soient fermement en
contact avec les
broches du logement.
12 3
Branchement à l’ordinateur (RGB numérique et analogique)
Câbles utilisés pour la connexion
q Câble VGA (HDB 15 broches) (Un câble seulement est fourni.)
w Câble DVI-D
✽
e Câble BNC ✽
r Câble croisé série (RS-232C) ✽
( ✽ = Non fourni avec ce projecteur.)
Sortie de moniteur Entrée de moniteur
Remarque:
Débranchez les cordons d’alimentation du projecteur et de
l’appareil extérieur de la prise secteur avant de brancher les câbles.
Sortie de moniteur
Port série PC
Borne SERIAL PORT IN
d’un autre projecteur
Sortie de moniteur
q
DIGITAL (DVI-D)
q
SERIAL PORT IN
w
✽
ANALOG OUTANALOG IN
SERIAL PORT OUT
R G B H/V V
e
✽
r✽
r✽
