-44-

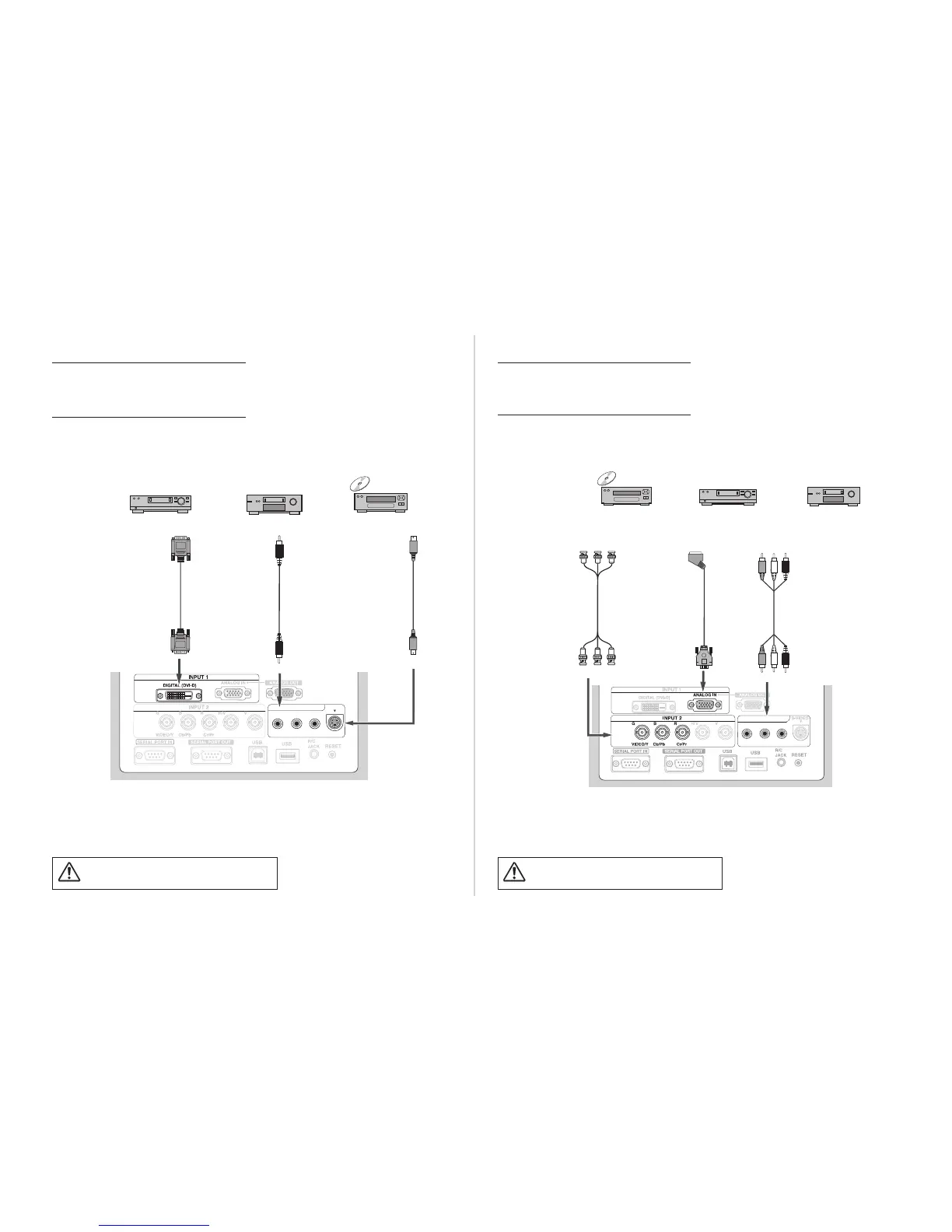

Collegamento all’apparecchiatura video (Digitale e Video)
INPUT 3
VIDEO/Y Cb/Pb Cr/Pr
S-VIDEO
Cavi utilizzati per i collegamenti
q Cavo video
w Cavo S-Video
e Cavo DVI-D
✽ I cavi non vengono forniti con il proiettore.
Nota:
Prima di collegare i cavi di interfaccia, è necessario scollegare i cavi di
alimentazione del proiettore e dell’apparecchio esterno dalla presa CA.
Uscita S-Video
Uscita digitale
(Compatibile HDCP)
Uscita video
VIDEO
wqe
DIGITAL (DVI-D) S–VIDEO
Collegamento all’apparecchiatura video (Scart RGB e Component)
INPUT 3
VIDEO/Y Cb/Pb Cr/Pr
Cavi utilizzati per i collegamenti
q Cavo BNC
w Cavo Scart-VGA
e Cavo Component
✽ I cavi non vengono forniti con il proiettore.
Nota:
Prima di collegare i cavi di interfaccia, è necessario scollegare i cavi di
alimentazione del proiettore e dell’apparecchio esterno dalla presa CA.
Uscita a 21 pin
Scart RGB
Uscita video
componente
(Y, Pb/Cb, Pr/Cr)
Uscita video
componente
(Y, Pb/Cb, Pr/Cr)
wq
ANALOG INY Cb/Pb Cr/Pr
Y Cb/Pb Cr/Pr
e
