Montage- und Betriebsanleitung für 2-Backen-Parallelgreifer
PGN-plus mit Werkzeugschnittstelle HSK/KM/Capto
Operating manual for 2-Finger Parallel Gripper
PGN-plus with tool interface HSK/KM/Capto
8. Entfernen Sie den Einstellsatz und verschließen Sie den
Anschluss B wieder mit der Verschlussschraube.
9. Der HSK/KM/Capto-Greifer ist nun auf diese Maschine
(diesen Kühl schmiermitteldruck und diesen Volumenstrom)
eingestellt.
10. Der Greifer kann nun als normales Werkzeug ein- und
ausgewechselt werden. Das Schließen des Greifers erfolgt
nun über den Maschinenbefehl »Innenkühlschmiermittel an«,
das Öffnen durch den Befehl »Innenkühlschmiermittel aus«.

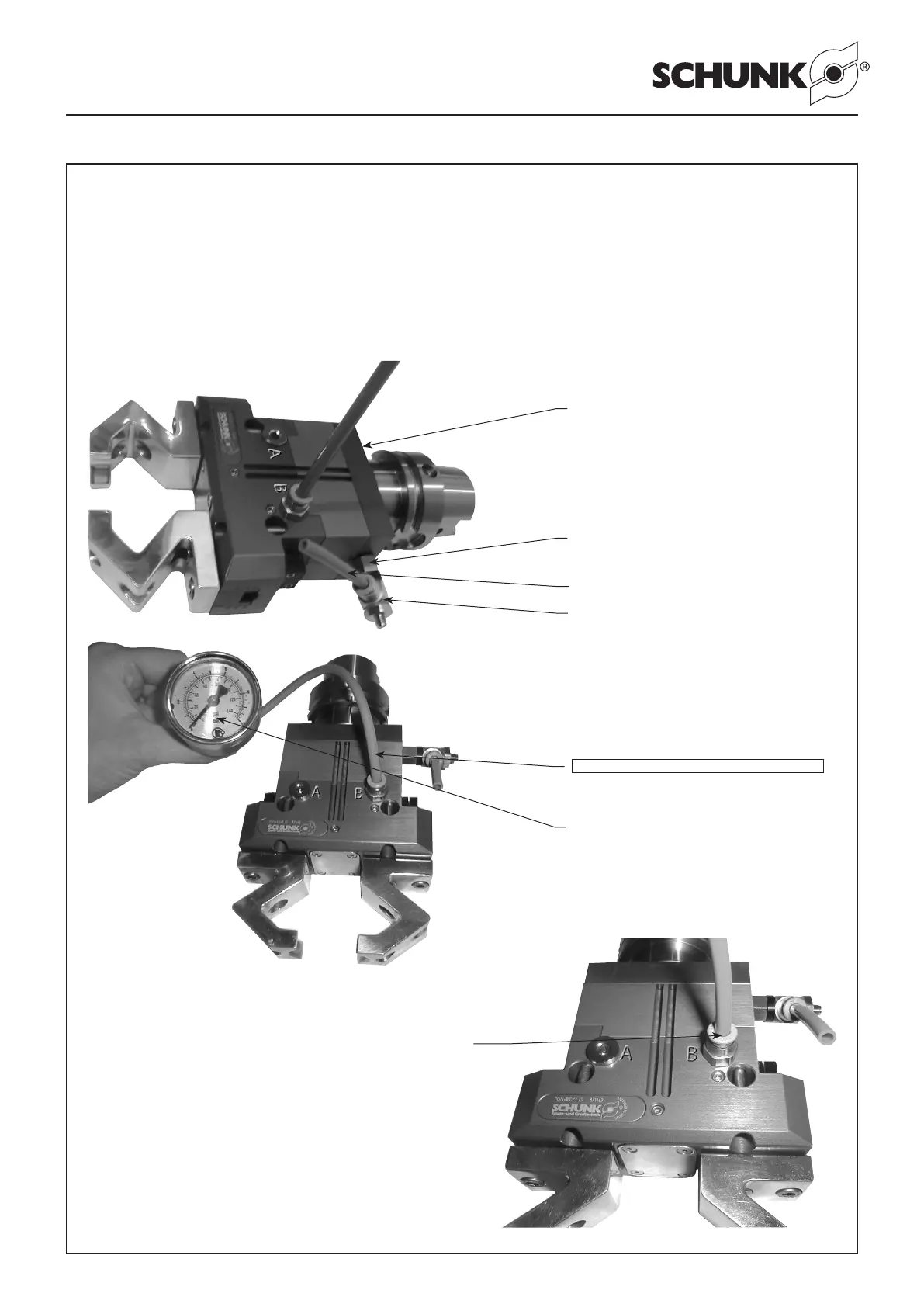

Adapterplatte / Adapter plate
Drossel / Throttle
Adapterstück für Drossel /
Adapter piece for throttle
Abspritzschlauch / Hose
8. Remove the adjustment set and close the connection B again
with the sealing screw.
9. The HSK/KM/Capto-gripper is adjusted to this machine (this
coolant pressure and this volume current).
10. The gripper can be now exchanged like any conventional
tool. Closing of the gripper is done by the machine command
“Internal coolant on”, opening by the command “internal
coolant off”.
Manometer / Pressure gauge
Einstellsatz / Adjustment set
Bild 1 / Illustration 1
Bild 2 / Illustration 2
Bild 3 / Illustration 3
Anschluss des Einstellsatzes
Connection of the adjustment set
