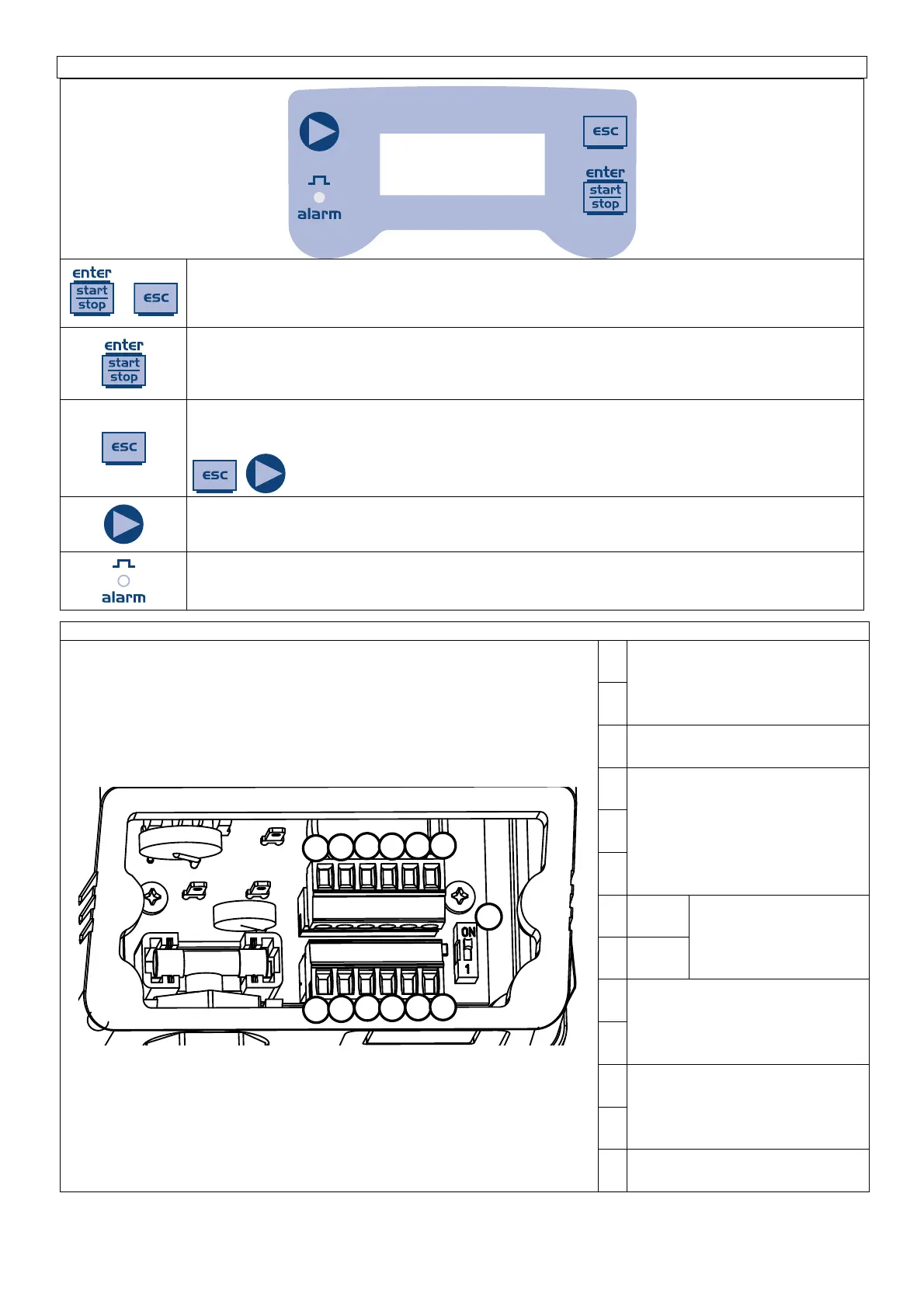

Pannello di controllo – KOMPACT DPT
+
Accesso al menu di programmazione. (Tenerli premuti contemporaneamente per almeno 3
secondi).
Avvia e mette in fase di stop la pompa. Nelle condizioni di allarme di livello (sola funzione
allarme), di flusso e memory attive, disattiva la segnalazione sul display. In programmazione
svolge la funzione “enter”, cioè conferma l’ingresso nei vari livelli di menu e le modifiche
all’interno degli stessi.
Per “uscire” dai vari livelli di menu. Prima di uscire definitivamente dalla programmazione si
accede alla richiesta di salvataggio delle modifiche. Con pressione prolungata si accede alla
schermata di visualizzazione per la calibrazione del sensore di flusso.
+ per modificare il contrasto.
Scorre i menu, oppure modifica i parametri in programmazione. Nella modalità Batch, Timer
simulando il trigger esterno può avviare il dosaggio.
La pressione prolungata abilita l’adescamento.
Led verde lampeggiante durante il dosaggio.
Led rosso che si accende nelle varie situazioni d’allarme.
Connessioni elettriche
1
2 3
4
5
6
7
8
9
10
11
12
S
1
Ingressi sensore di flusso
2
3
Non usato
4
- Ingressi segnale in frequenza
(contatore lancia-impulsi)
-Ingresso trigger esterno
5
6
7
Polo +
Ingresso 4-20 mA
Impedenza d’ingresso:
200 ohm
8
Polo
_
9
-Ingresso controllo remoto
(start-stop)
-Ingresso segnale Pausa
10
11
Ingresso sonda controllo livello
12
S
Dip switch per gestire il tipo di
segnale in frequenza in ingresso
