Seko KOMPACT DPT - Page 22

EM00136299 rev. 1.0 IT
5

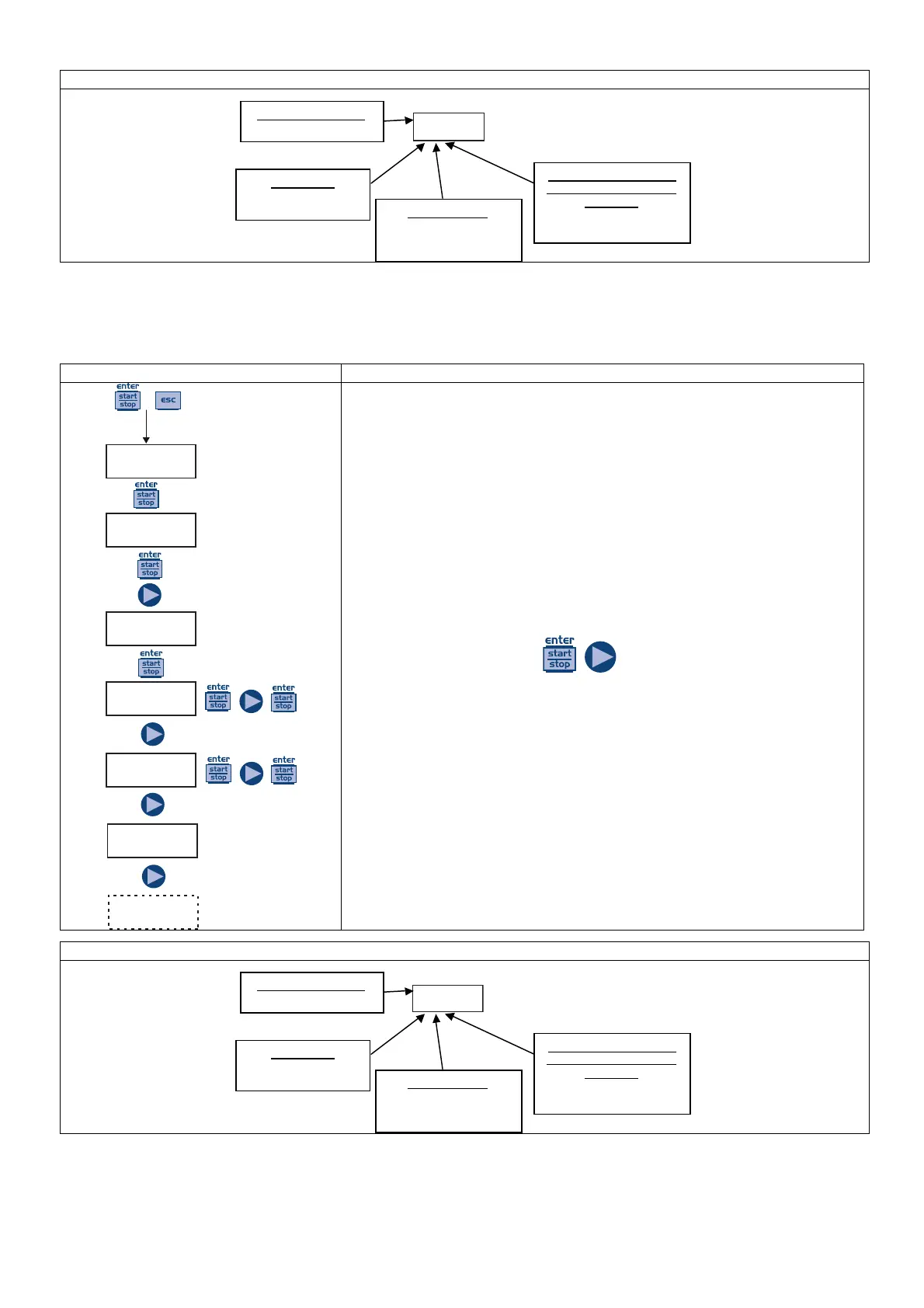

Visualizzazione durante il funzionamento
4-20
P 100%
Modo di funzionamento
• 4-20mA
Allarmi e stati
• Liv = Allarme livello
• Fls = Allarme flusso
Stato della pompa
• Vuoto = pompa in start
• Stop = pompa ferma
• Paus = pompa in pausa
Valore del dosaggio in corso
(dipende dall’unità di misura
selezionata)
• Percentuale, Frequenza,
l/h, Gph, ml/m
Paragrafo 3 – Dosaggio Proporzionale a segnale 20-4/0 mA
Programmazione
Funzionamento
PROG
Config.
+
Config.
Funzioni
Funzioni
20-0/4
Basso
20.0mA
Alto
4.0mA
In mA :
0.1mA
La pompa dosa proporzionalmente ad un segnale 20-4(0) mA. Di fabbrica
la pompa interrompe il dosaggio a 20 mA e dosa alla massima frequenza
impostata quando riceve 4 mA. Per un segnale d’ingresso inferiore al
valore minimo - 0,2mA (soglia fissa) (Es. 4-0,2= 3,8mA) si accende il LED
di allarme per segnalare il superamento del valore minimo, ma comunque
la pompa continua a dosare alla massima frequenza. In programmazione
è possibile modificare questi due valori. La frequenza massima è
modificabile durante la fase di funzionamento premendo
contemporaneamente i tasti
per modificare la portata.
Per visualizzare la lettura corrente dell’ingresso mA scorrere la voce di
menu In mA.
Per un segnale d’ingresso inferiore a 0,2 mA si accende il LED si allarme
per indicare l’assenza di segnale e la pompa interrompe il dosaggio.
Visualizzazione durante il funzionamento
20-4
P 100%
Modo di funzionamento
• 4-20mA
Allarmi e stati
• Liv = Allarme livello
• Fls = Allarme flusso
Stato della pompa
• Vuoto = pompa in start
• Stop = pompa ferma
• Paus = pompa in pausa
Valore del dosaggio in corso
(dipende dall’unità di misura
selezionata)
• Percentuale, Frequenza,
l/h, Gph, ml/m
