In Volt (V) eingestellter Parameter.
Min. 0V, Max. 99.9V, Standard 57V
6 Aktivierung der Antisticking-Funktion
Zur Aktivierung oder Deaktivierung der Antisticking-Funktion.
Mit der Antisticking-Funktion kann der Schweißstrom auf
0A reduziert werden, wenn ein Kurzschluss zwischen
Elektrode und Werkstück erfolgt. Hierdurch werden Zange,
Elektrode sowie Schweißer geschützt, mit Gewährleistung
der Sicherheit in der jeweiligen Situation.
ON Antisticking aktiviert
OFF Antisticking nicht aktiviert
7 Auslösegrenze für Arc-Force
Zur Einstellung des Spannungswertes, bei dem der Generator
das für Arc-force typische Strominkrement liefert.
Ermöglicht es, verschiedene Bogendynamiken zu erhalten:
Niedriger Grenzwert: wenige Auslösungen von Arc-
Force erzeugen einen sehr stabilen, aber reaktionsträ-
gen Bogen (ideal für erfahrene Schweißer und leicht zu
schweißende Elektroden).
Hoher Grenzwert: viele Auslösungen von Arc-Force
erzeugen einen etwas unstabileren, aber sehr reaktions-
fähigen Bogen, mit dem eventuelle Fehler des Bedieners
berichtigt oder die Eigenschaften der Elektrode ausge-
glichen werden können (ideal für weniger erfahrene
Schweißer und schwer zu schweißende Elektroden).
In Volt (V) eingestellter Parameter.
Min. 0V, Max. 99.9V, Standard 8V
8 Dynamic power control (DPC)
Ermöglicht, die gewünschte U/I - Charakteristik auszu-
wählen.
I = C Konstanter Strom
Die Vergrößerung oder Reduzierung der Bogenhöhe
hat keine Auswirkung auf den erforderlichen
Schweißstrom.
Basisch, Rutil, Sauer hohe, Stahl, Guss
1÷ 20* Fallende Kennlinie
Das Ansteigen der Bogenhöhe verursacht eine Reduzierung
des Schweißstroms (und umgekehrt) entsprechend dem
festen Wert von 1/20 Ampere pro Volt.
Cellulose, Aluminium
P = C* Konstante Leistung
Das Ansteigen der Bogenhöhe verursacht eine
Reduzierung des Schweißstroms (und umgekehrt) ent-
sprechend der Regel: U•I = konstant.
Cellulose, Aluminium
* Ein Anheben des Wertes der Bogenstärke verringert das
Risiko des Festklebens der Elektrode.
40 Messungen
Zur Auswahl der Messung, die am Display 4 angezeigt
werden soll.
0 Strom-Istwert
1 Spannungs-Istwert
2 Keine Messung
Standard 0
42 Schrittweite
Zur Einstellung der Schrittweite der Up/Down-Tasten.
Min. Aus, Max. MAX, Standard 1
43 Externer Parameter 1
Ermöglicht die Verwaltung des Externen Parameters 1
(Minimalwert).
44 Externer Parameter 1
Ermöglicht die Verwaltung des Externen Parameters 1
(Maximalwert).
3.3.2 Alarmcodes
01/02/03 Überhitzung
10 Alarm Leistungsmodul
11 Maschinenkonfiguration ungültig
20 Kommunikationsfehler
21 Maschine nicht kalibriert oder Datenverlust

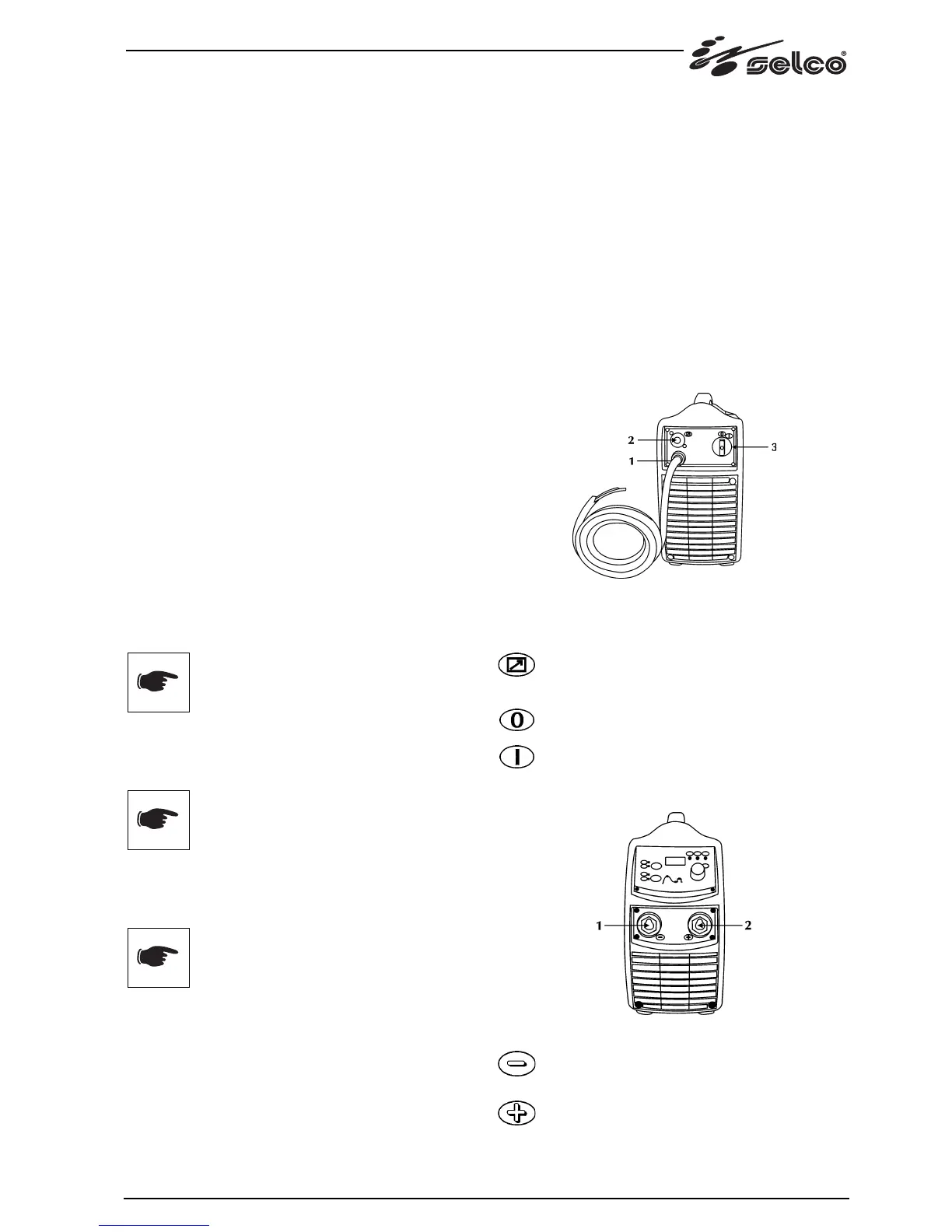

3.4 Rückwand
1 Stromversorgungskabel
Für den Netzanschluss und die Speisung der Anlage.
2 Eingang Signalkabel (CAN-BUS) (RC)
3 Ein/Aus-Schalter
Schaltet die elektrische Leistung der Anlage ein.
Er verfügt über zwei Positionen: “O” AUS; “I” EIN.
3.5 Buchsenfeld
1 Negative Leistungsbuchse
Für den Anschluss des Massekabels beim E-Hand-
Schweißen oder des Brenners beim WIG-Schweißen.
2 Positive Leistungsbuchse
Für den Anschluss des Elektrodenhalters beim E-Hand-
Schweißen oder des Massekabels beim WIG-
Schweißen.
39
