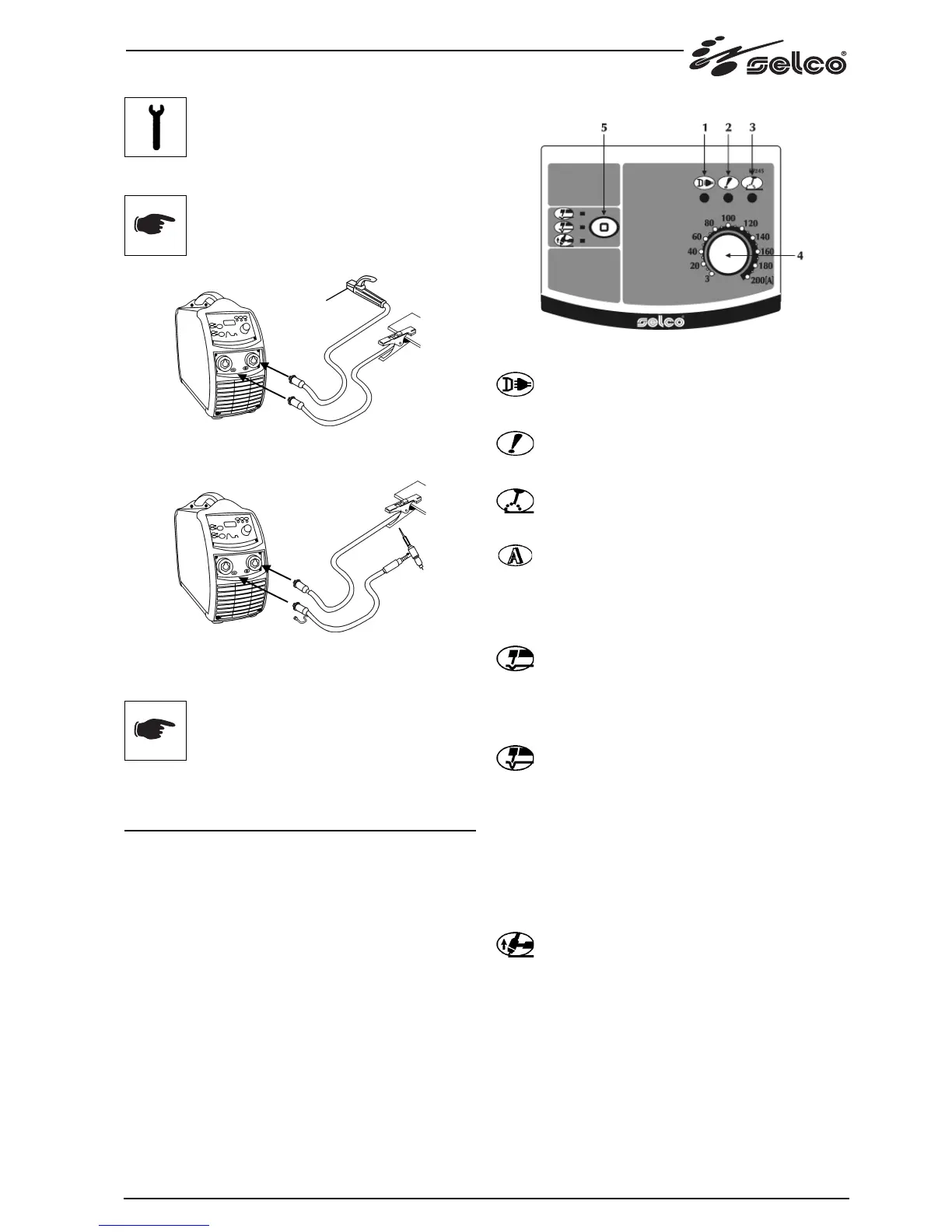

2.4 Instalação
Ligação para a soldadura MMA
A ligação ilustrada na figura tem como resultado
uma soldadura com polaridade inversa. Para obter
uma soldadura com polaridade directa, inverta a
ligação.
Ligação para a soldadura TIG
- Ligar separadamente o conector do tubo de gás da tocha à
linha de distribuição de gás.
A regulação do fluxo de gás de protecção é feita
através de uma rosca, normalmente localizada na
própria tocha.
- Ligar o tubo de gás proveniente da botija ao conector de gás
posterior.
3 APRESENTAÇÃO DO SISTEMA
3.1 Generalidades
Estes geradores de inverter com corrente constante são capazes de
executar de modo excelente os procedimentos de soldadura:
- MMA,
- TIG com partida por contacto com redução da corrente de
curto-circuito (TIG LIFT-START).
Em máquinas de soldar inversoras, a corrente de saída não é
afectada por variações na tensão de alimentação e no compri-
mento do arco, e é perfeitamente nivelada, obtendo-se assim a
melhor qualidade de soldadura.
Em relação ao gerador são previstos:
- Uma conector positivo (+) e um negativo (-),
- Um painel de comandos frontal,
- Um painel traseiro,
- Um conector posterior para o comando remoto.
3.2 Painel de comandos frontal (Genesis 2000)
1 Alimentação
Indica que o equipamento está ligado à fonte de ali-
mentação e se encontra activo.
2 Alarme geral
Indica a eventual intervenção de dispositivos de protec-
ção, como a protecção de temperatura.
3 Alimentação activa
Indica a presença de potência nas ligações de saída do
equipamento.
4 Manípulo de regulação principal
Permite que a corrente de soldadura seja permanente-
mente ajustada.
5 Processo de soldadura
Permite definir a melhor dinâmica do arco seleccionan-
do o tipo de eléctrodo utilizado.
Soldadura por eléctrodo (MMA)
Básico
Rutílico
Ácido
Aço
Ferro fundido
Soldadura por eléctrodo (MMA)
Celulósico
Alumínio
Seleccionar correctamente a dinâmica do arco permite maximi-
zar os benefícios provenientes do gerador, com o objectivo de
obter o melhor desempenho de soldadura possível.
A perfeita soldabilidade do eléctrodo utilizado não é garantida (a
soldabilidade depende da qualidade dos consumíveis e do res-
pectivo estado de conservação, das condições de funcionamento
e de soldadura, de numerosas aplicações possíveis, etc.).
Soldadura TIG LIFT
