7 Umbral de activación Arc force
Permite ajustar el valor de tensión en que la fuente de alimen-
tación suministra el aumento de corriente típico del Arc force.
Permite obtener diferentes dinámicas de arco:
Umbral bajo: pocos accionamientos del Arc force crean
un arco muy estable, pero poco reactivo (ideal para sol-
dadores expertos y para electrodos de fácil soldabilidad).
Umbral alto: muchos accionamientos del Arc force
crean un arco ligeramente más inestable, sin pero muy
reactivo, capaz de corregir posibles errores del opera-
dor o de compensar las características del electrodo
(ideal para soldadores poco expertos y para electrodos
de difícil soldabilidad).
Parámetro ajustado en Voltios (V).
Mínimo 0V, Máximo 99.9V, Por defecto 8V
8 Dynamic power control (DPC)
Permite la selección de la característica V/I deseada.
I=C Corriente constante
El aumento o la reducción de la altura del arco no
tiene ninguna influencia sobre la corriente de soldadura
generada.
Básico, Rutilo, Ácido, Acero inox, Hierro colado
1÷20* Descendente con regulación de rampa
El aumento de la altura del arco provoca la reducción
de la corriente de soldadura (y viceversa) según el valor
ajustado de 1 a 20 Amperios para cada Voltio.
Celulosico, Aluminio
P=C* Potencia constante
El aumento de la altura del arco provoca la reducción
de la corriente de soldadura (y viceversa) según la fór-
mula: V•I= K
Celulosico, Aluminio
* Aumentar el valor del Arc force para reducir los riesgos
de adhesión del electrodo.
40 Medidas
Permite seleccionar el tipo de medición a visualizar en
la pantalla 4.
0 Corriente real
1 Tensión real
2 Ninguna medición
Por defecto 0
42 Paso de regulación
Permite ajustar el paso de variación en las teclas up-
down.
Mínimo Off, Máximo MAX, Por defecto 1
43 Parámetro externo 1
Permite la gestión del parámetro externo 1 (valor mínimo).
44 Parámetro externo 1
Permite la gestión del parámetro externo 1 (valor máximo).
3.3.2 Codificación de las alarmas
01/02/03 Sobretemperatura
10 Alarma de módulo de potencia
11 Configuración de la máquina no válida
20 Error de comunicación
21 Máquina no calibrada o pérdida de datos

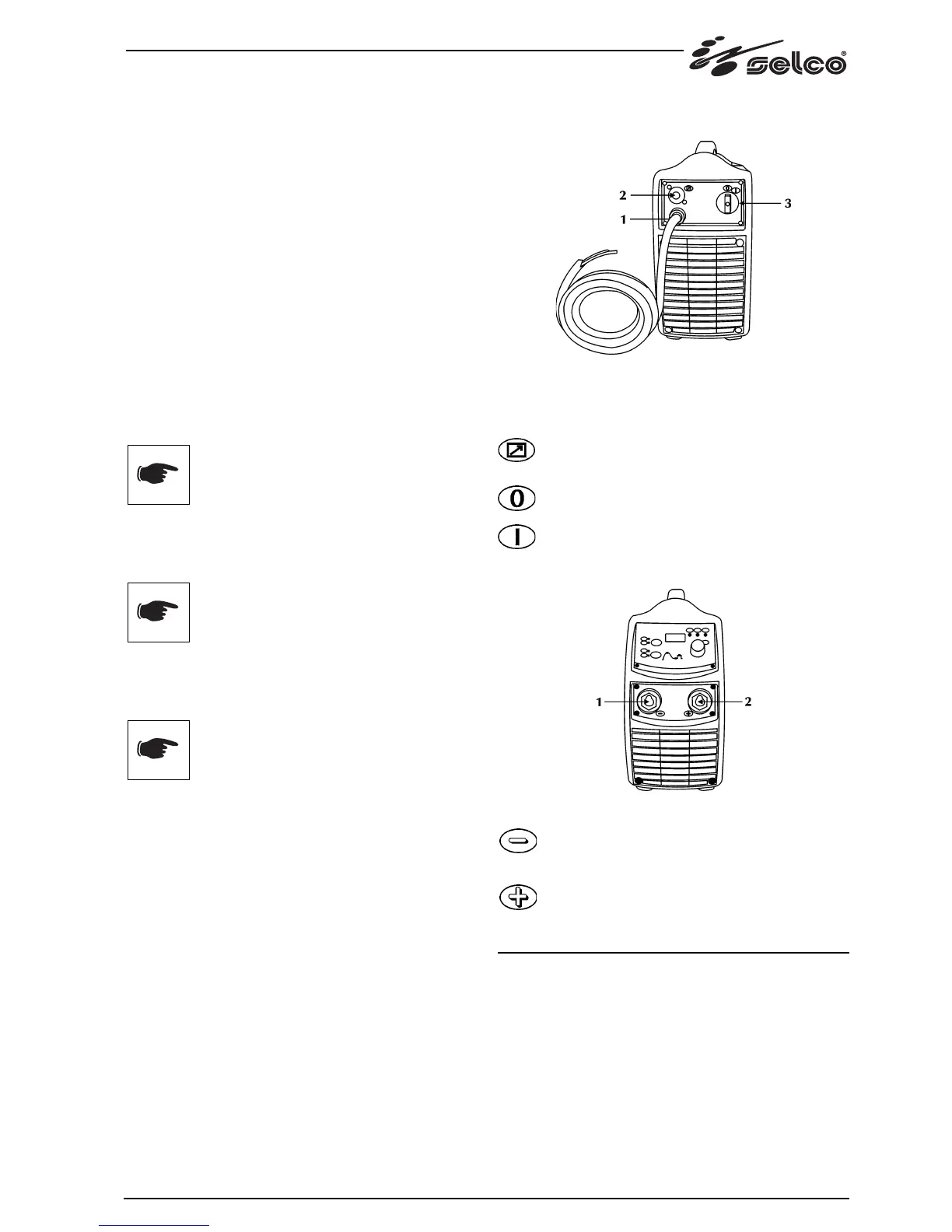

3.4 Panel posterior
1 Cable de alimentación
Conecta el sistema a la red.
2 Entrada de cable de señal (CAN-BUS) (RC)
3 Conmutador de activación
Activa la soldadora.
Tiene dos posiciones "O" desactivado; "I" activado.
3.5 Panel de las tomas
1 Toma negativa de potencia
Permite la conexión del cable de masa en electrodo o
de la antorcha en TIG.
2 Toma positiva de potencia
Permite la conexión de la antorcha electrodo en MMA
o del cable de masa en TIG.
4 ACCESORIOS (Genesis 2000 RC)
4.1 Generalidades
El control remoto se activa al conectarlo a las fuentes de alimen-
tación Selco. Dicha conexión se puede realizar incluso con el
sistema activado.
Con el mando RC conectado, el panel de control de la fuen-
te de alimentación queda habilitado para efectuar cualquier
modificación. Las modificaciones en el panel de control de la
fuente de alimentación se producen también en el mando RC
y viceversa.
