GERMAN - 6
3. Bedienungsanweisungen

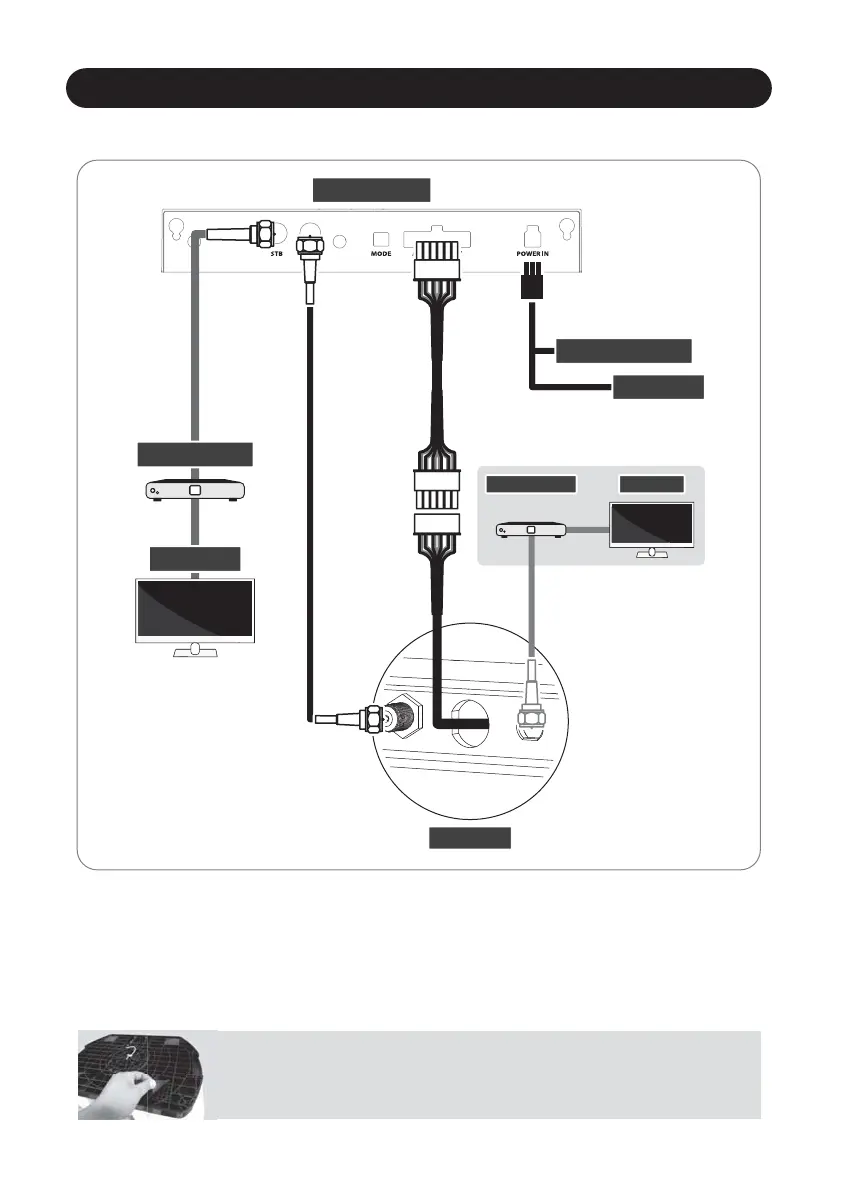

3-1. Anschlussdiagramm
Mobiler Einsatz
Bringen 4 Basispolster an der Bodenplatte.
Controller
Haupteinheit
Controllerkable (20pin cable)
Zusätzliche Verbindung
für Zwillingsausgänge
(optional)
Signalkabel
Es gibt zwei Kabelverbindungen vom Hauptgerät zum Controller
Verwenden Sie das Controllerkable (20 pin), um den Controller mit dem Kabel aus dem Hauptgerät
zu verbinden
Verwenden Sie das STB-Kabel (das kürzeste Kabel), um den Controller mit STB zu verbinden.
Bitte überprüfen Sie die Beschriftungen um das richtige Kabel für den Arbeitsvorgang zu verwenden
Bitte stellen Sie sicher, dass die mitgelieferten Kabel verwendet werden und sie sind nicht geändert
bzw. ausgewechselt werden.
Stromversorgungskabel
Signalkabel (7m)
STB (Empfänger)
Fernseher
Zündung
Zigarrenheber
STB-Kabel (1.5m)
STB (Empfänger)
Fernseher
