SELFSAT SNIPE 3 User Manual

FRANÇAIS - 6
3. Instructions de fonctionnement

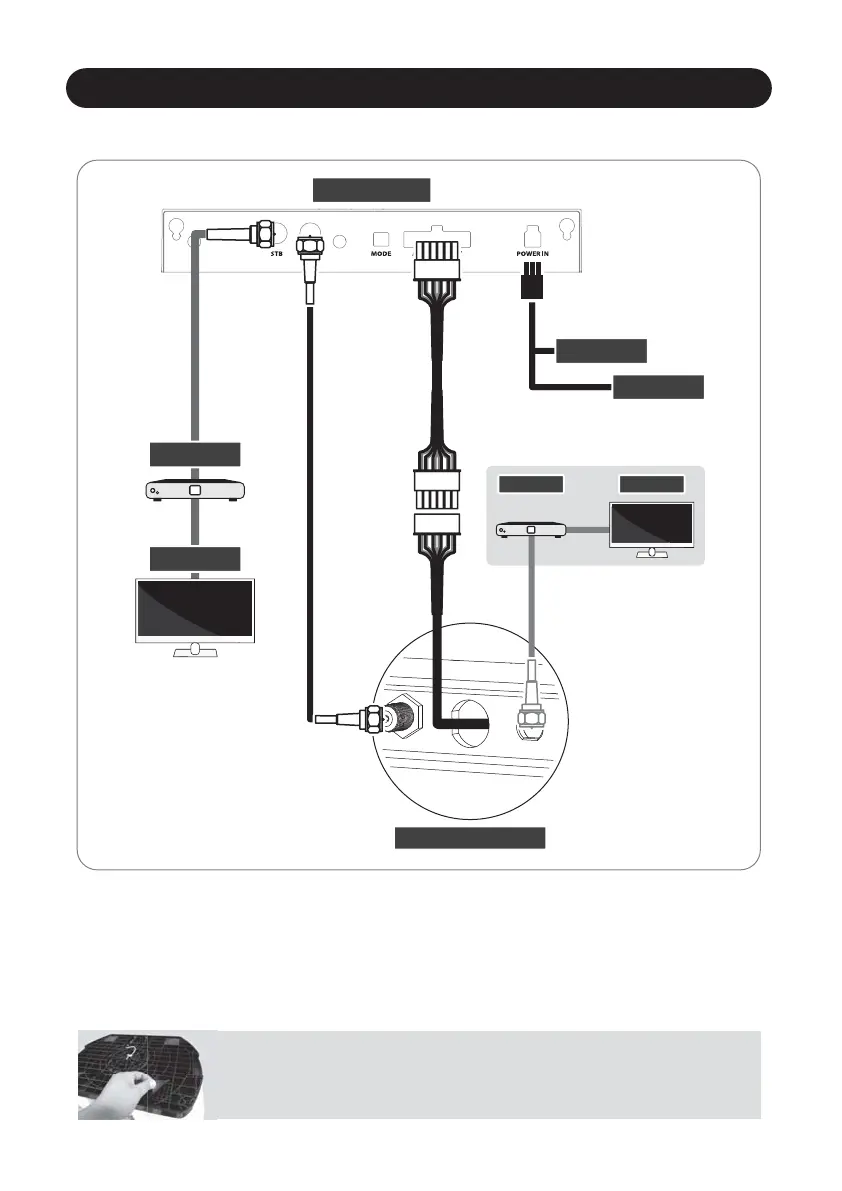

3-1. Diagramme de Connection
Utilisation pour la portabilité
Monter 4 Coussin de la Base en dessous de la plaque
Contrôleur
Unité principale
Câble de contrôleur (câble 20 broches)
※ Connexion supplémentaire
pour les sorties jumelles (facultatif)
Câble de signal
Il existe deux connexions de câble de l'unité principale au contrôleur
Utilisez le câble du contrôleur (20 broches) pour connecter le contrôleur et le câble s'éloignant de
l'unité principale
Utilisez le câble STB (le câble le plus court) an de connecter le contrôleur et le STB
Veuillez vérier les étiquettes pour utiliser le bon câble pour le travail
Veuillez vous assurer que les câbles fournis sont utilisés et ne sont en aucun cas modiés
•
•
•
•
•
Câble d'entrée d'alimentation
Câble de signal (7m)
STB
TV
Allumage
Cigar jack
Câble STB (1.5m)
STB
TV

SELFSAT SNIPE 3 Specifications

General

Frequency Range	10.7 - 12.75 GHz
Polarization	Linear (Horizontal/Vertical)
Azimuth Range	360°
Satellite Systems	DVB-S2, DVB-S
Gain	33.7 dBi @ 12.7 GHz
Power Supply	12 - 24 V DC
LNB Output	1
Temperature Range	-20°C to 60°C
Antenna Type	Flat Panel Antenna
