SELFSAT SNIPE 3 User Manual

FRANÇAIS - 5

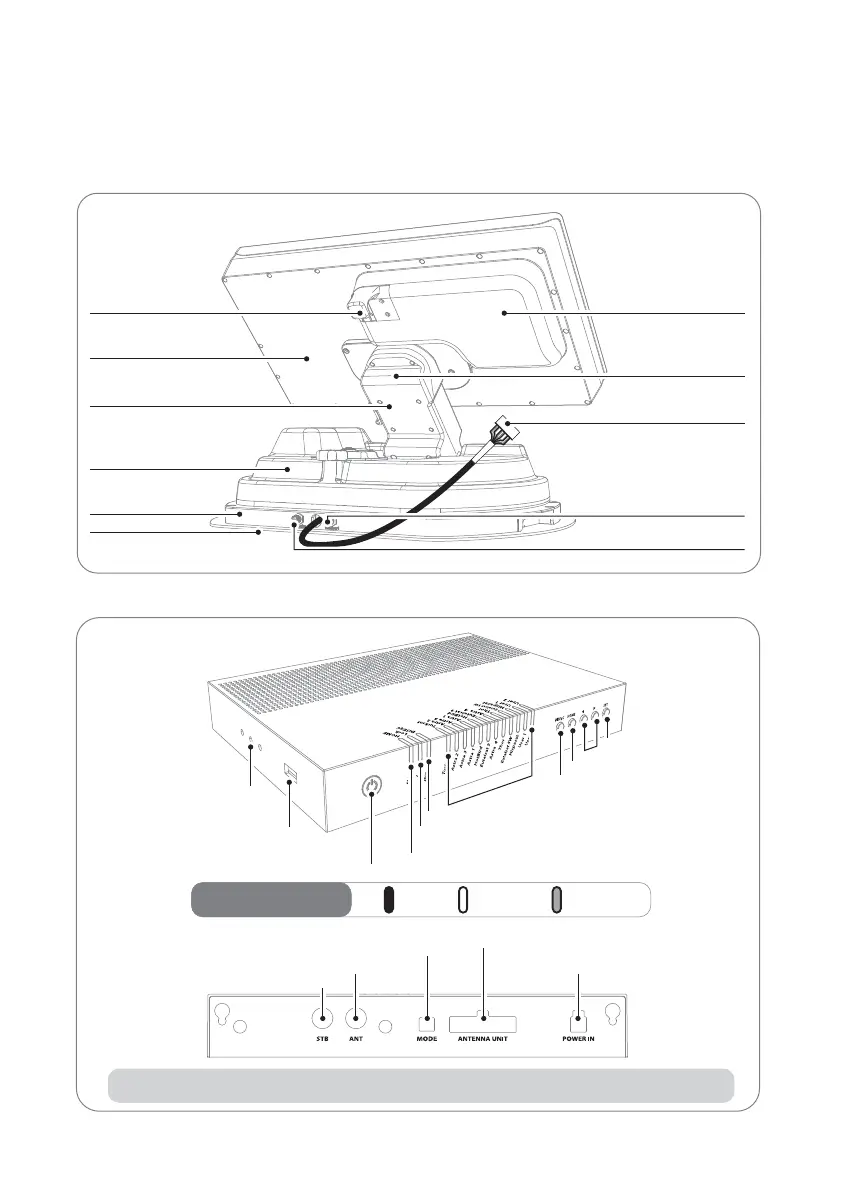

2-2. Nom des pièces
Unité principale
Loquet
Antenne
Élévation
Maintenir le corps
Base
Plaque de montage
LNB
pivot d'inclinaison
à la connexion du câble du contrôleur
(pré-connecté)
à STB (facultatif)
au contrôleur (port "ANT")
Contrôleur
• Avant
• Arrière
ActivéVoyant à LED
Interrupteur d'alimentation
port USB
Trou de support de contrôleur
Voyant à diode électroluminescente (LED)HOME
Voyant à LED de verrouillage (fonction supplémentaire :
détection de puissance STB activée / désactivée)
Voyant à LED DiSEqC
Voyants à LED Satellite
Touche DiSEqC
Touche HOME
Touches de èches
Touche SET
clignotantDésactivé
Câble STB vers STB
Câble de signal vers l'unité principale
Interrupteur DIP (Sélecteur de mode)
Câble de signal vers l'unité principale
Port d'alimentation
Remarque : Pour un fonctionnement normal, les commutateurs Dip en MODE doivent être réglés

SELFSAT SNIPE 3 Specifications

General

Frequency Range	10.7 - 12.75 GHz
Polarization	Linear (Horizontal/Vertical)
Azimuth Range	360°
Satellite Systems	DVB-S2, DVB-S
Gain	33.7 dBi @ 12.7 GHz
Power Supply	12 - 24 V DC
LNB Output	1
Temperature Range	-20°C to 60°C
Antenna Type	Flat Panel Antenna
