SELFSAT SNIPE 3 User Manual

FRANÇAIS - 14
※ Direction de la plaque de montage
Silicone
Câble de signal (7m)
Clé de montage
Contrôleur bras de xation, Couvercle du câble arrière
Câble du Contrôleur (7m)
Contrôleur
Câble STB (1.5m)
Ruban adhésif
M6 × 15(8), M4 × 20(14)
Plaque de montage
Adaptateur allume-cigarettes (Cable d'alimentation)
Nettoyant
Perceuse électrique
Trépan de 2 mm, trépan de 25 mm
Presse-étoupe & Support de câble
8-2. L'équipement pour l'installation
8-3. Instruction pour l'installation

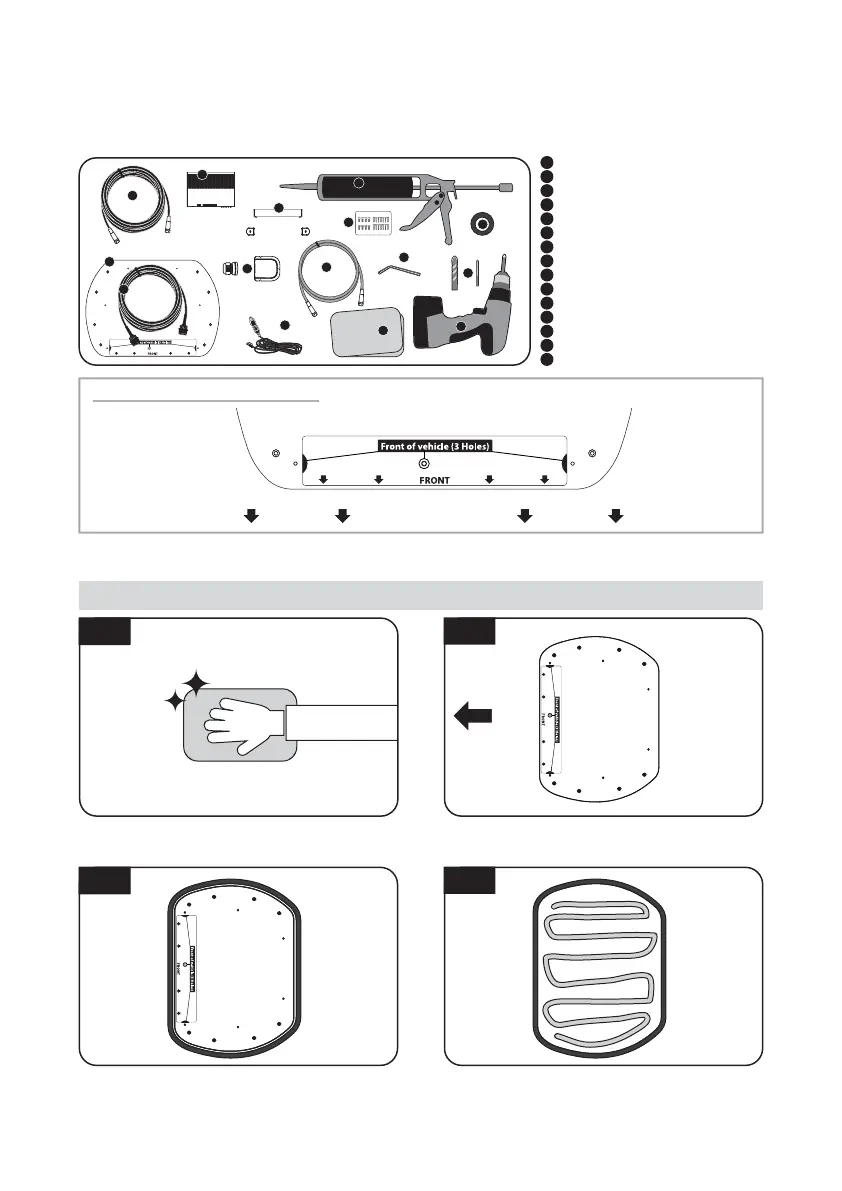

A. Installation Plaque de xation sur le toit du véhicule
1
3
2
7
8
11
12
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
9
13
14
15
Mettre la plaque de montage de côté pour
appliquer de la silicone au sein de la ligne de
bande connectée mais laisser un écart de 2cm
vers l'intérieur de la ligne
Attacher du ruban adhésif à l'extérieur de la
plaque de montage de 5 mm à partir des bords
de la plaque
A-4
A-2
DE FACE
Nettoyer la surface avec un nettoyant
A-3
A-1
Localiser la plaque de montage au centre du
toit du véhicule
5
10
Direction de montage
6
4

SELFSAT SNIPE 3 Specifications

General

Frequency Range	10.7 - 12.75 GHz
Polarization	Linear (Horizontal/Vertical)
Azimuth Range	360°
Satellite Systems	DVB-S2, DVB-S
Gain	33.7 dBi @ 12.7 GHz
Power Supply	12 - 24 V DC
LNB Output	1
Temperature Range	-20°C to 60°C
Antenna Type	Flat Panel Antenna
