Montaż i podłączenie elektryczne
3. Montaż i podłączenie elektryczne
Uwaga!
Uwaga! Niebezpieczeństwo doznania obrażeń ciała w wyniku porażenia prądem!
Podłączanie tylko z wyłączonym zasilaniem!
Siłownik funkcjonuje wyłącznie po zamontowaniu do rolety.
3.1. Montaż siłownika w wałku roletowym
1. Adapter i zabierak wybrać na podstawie rozmiaru wałka (zdjęcie 1).
2. Adapter proszę wsunąć i dokładnie umocować na głowicy napędu.
3. Zabierak nasunąć i zabezpieczyć specjalnym kołkiem (artykuł 288500) (zdjęcie 2)

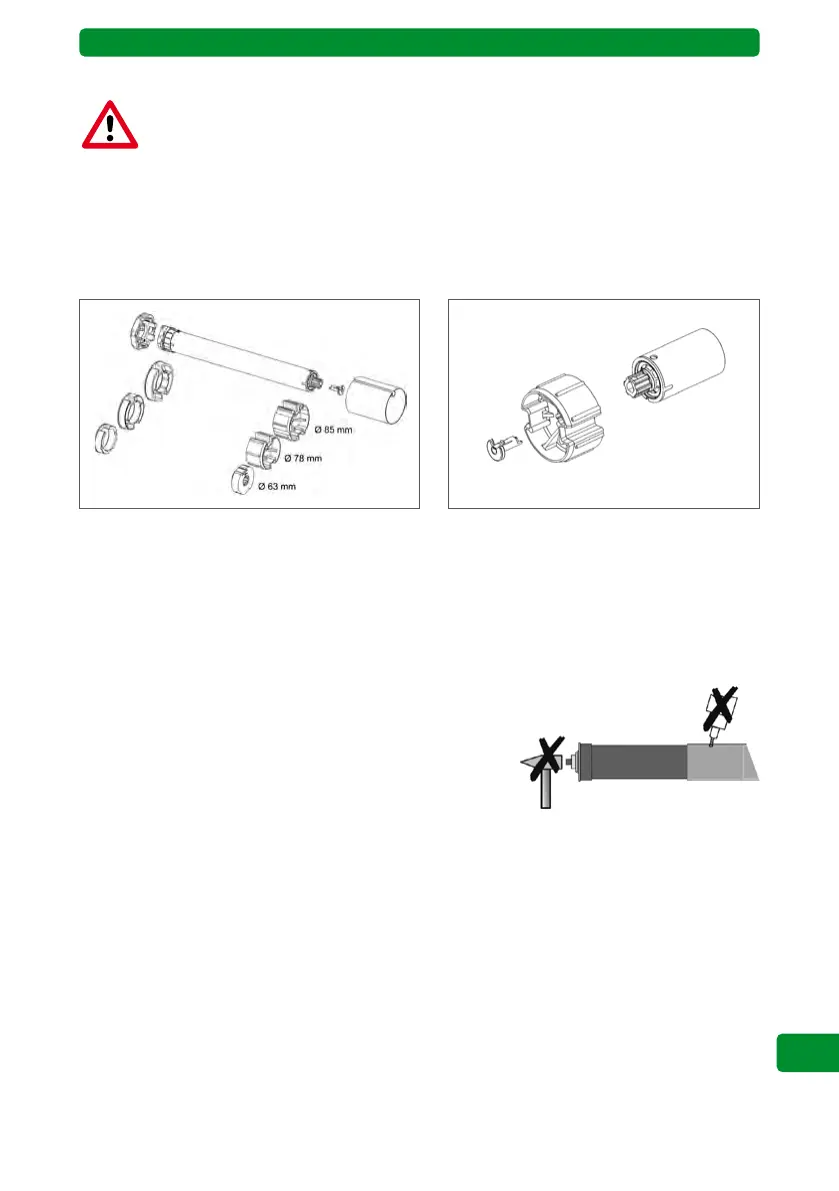

Zdjęcie 1: Przykłady różnych rozmiarów wałka Zdjęcia 2: Kołek zabezpieczający*
* W przypadku napędów serii 2 z 40/50 Nm i serii 3 zabierak jest zabezpieczony za pomocą
pierścienia (pierścień zabezpieczający według DIN 471-20x1,2 FST, artykuł 940516). Do nało-
żenia pierścienia zabezpieczającego potrzebne są specjalne!
4. Wsunąć siłownik do wałka. Nie wolno uderzać przy tym w siłownik. Adapter i zabierak
powinny dokładnie, bez żadnego luzu, przylegać do ścian wałka.
5. Jeżeli jest to potrzebne, można umocować siłownik do osi wałka, np. przykręcając wałek do
zabieraka. Nie wiercić otworów w siłowniku!
6. Wałek z siłownikiem i obsadką założyć do skrzynki. Nie załamywać kabla zasilającego, uło-
żyć je w taki sposób, żeby nie uległy uszkodzeniom. W celu zapobieżenia dostaniu się wody
do siłownika, kabel zasilający ułożyć łukiem w dół, aby woda mogła po nim spływać.
7. Zamocować osłonę do wałka.
