Montaż i podłączenie elektryczne
3.2. Mocowanie napędu

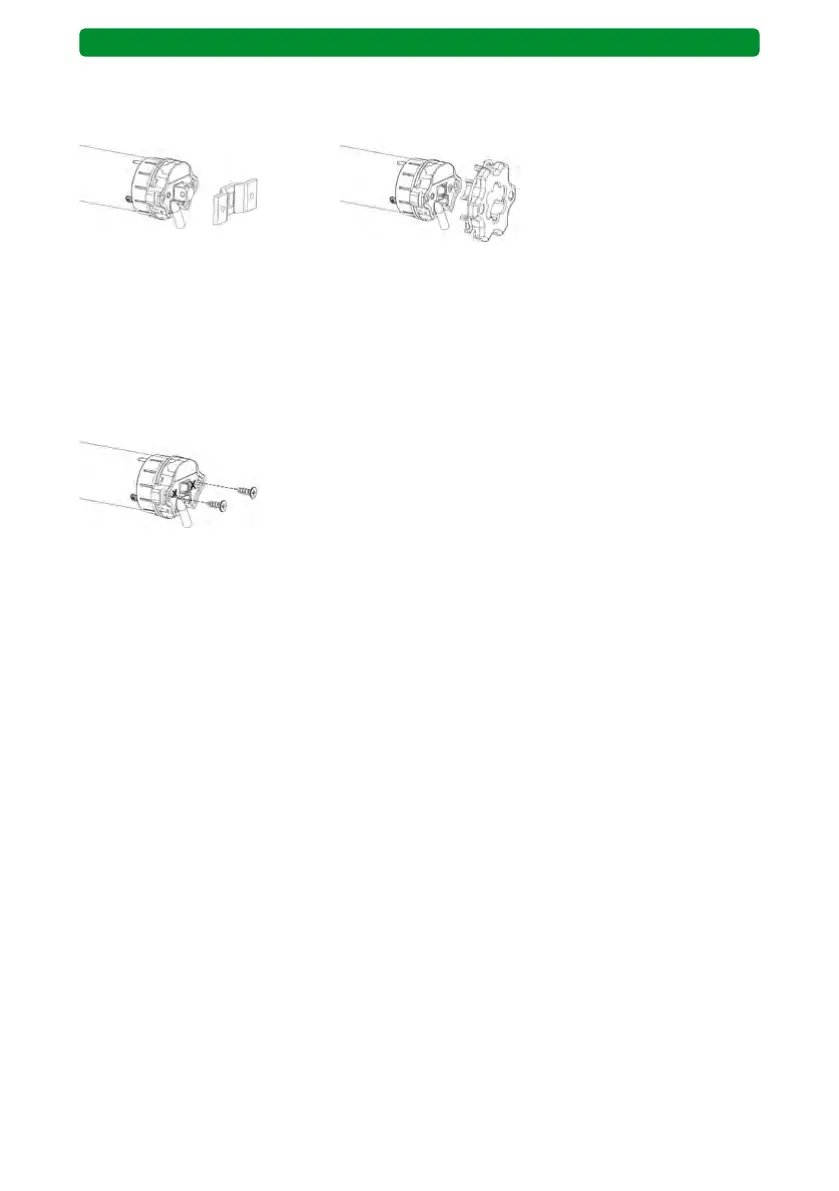

Siłowniki SELVE można mocować albo przy użyciu głowicy, albo wkładanego czworokątnego
trzpienia. Różnorodny osprzęt ułatwia montaż w obu wersjach.
Oprócz tego można przykręcać różne kołnierze i płyty montażowe. Przy użyciu trzpienia,
mocowanie musi być wyposażone w mechaniczny ogranicznik, zapobiegający przesunięciu
trzpienia wzdłuż osi.
Uwaga! Napędów SE Plus 2/30, 2/40 i 2/50 nie wolno mocować za pomocą trzepienia wtyko-
wego 930285!
Jeżeli głowica siłownika jest bezpośrednio przykręcana do boczku skrzynki, albo do głowicy
przykręcana jest blaszka adaptacyjna, należy pamiętać, że w siłownikach BR 2 (do SW 50 i 60)
można użyć wyłącznie zewnętrznych otworów na śruby (odstęp 48 mm).
Wewnętrzne otwory (odstęp 29 mm) nie przenoszą momentu obrotowego. Ponieważ
zewnętrzne otwory nie są nagwintowane, należy stosować specjalne śruby.
W siłownikach BR 1 (do SW 40) znajdują się tylko 2 otwory (odstęp 29 mm), które należy
wykorzystać do montażu.
Zalecane typy śrub:
• siłowniki BR 2 z głowicą z tworzywa: śruby samogwintujące KN 1033 STS 50x14-Z
• siłowniki BR 2 z głowicą metalową: śruba samogwintująca KN 3041 SLS L40x12 T20
• siłowniki SE.. BR 1: śruby DIN 965 M5 x 10
