ITALIANO
Pag. 12
(*) SOLO PER ARRICCHIMENTO/DEFICIENZA DI OSSIGENO
I VALORI SONO IN % DEL FONDOSCALE (VALORI ASSOLUTI NEL CASO DI RILEVAOTRI PER OSSIGENO)
USARE SOLO I DIP-SWITCH 3-4-5-6 PER IMPOSTARE LE SOGLIE DI ALLARME

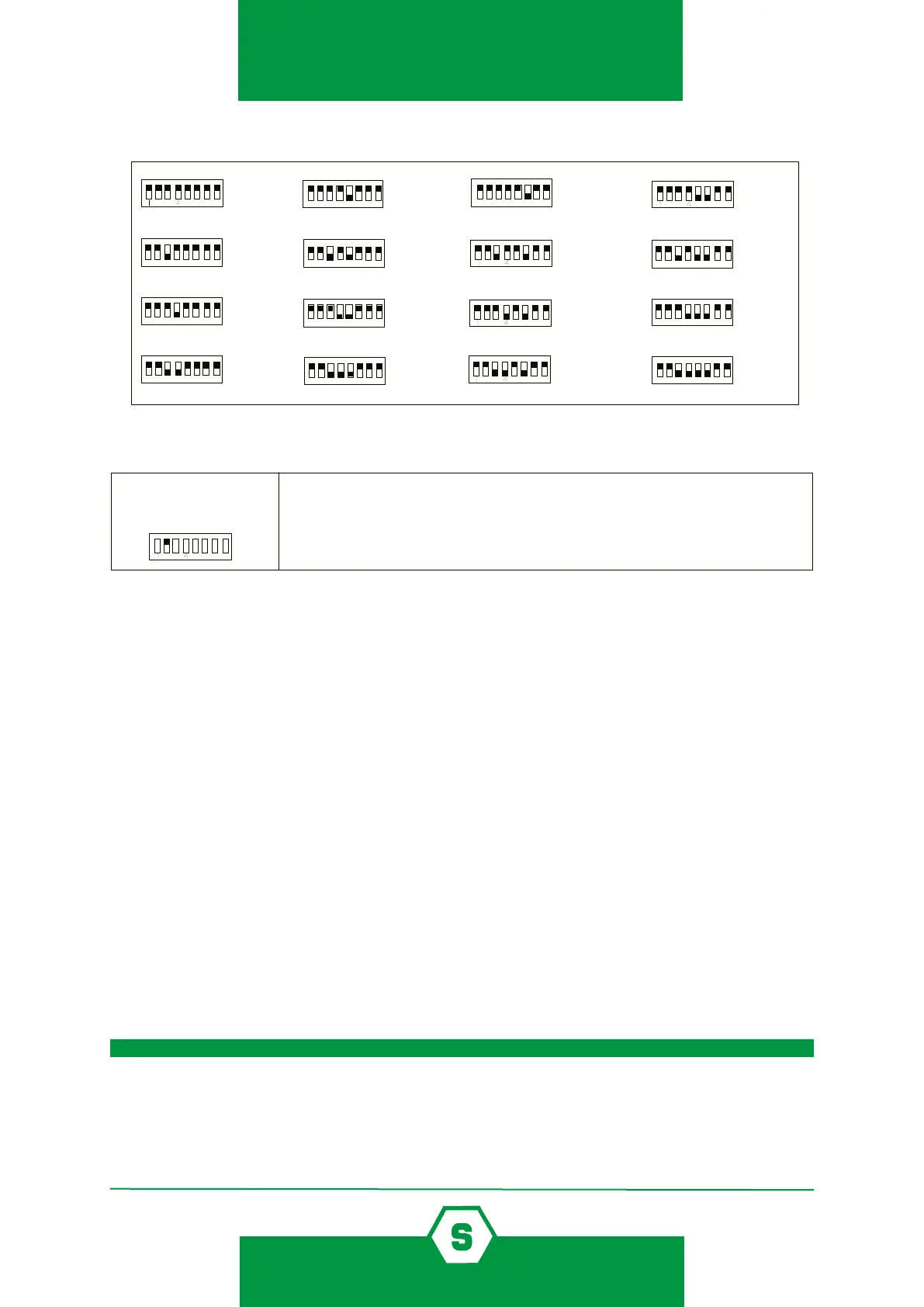

PROGRAMMAZIONE JUMPERS PER SOGLIE DI ALLARME
CUSTOM
3 5 10
5 10 15
5 10 20
10 15 25
10 15 30
10 20 30
10 25 35
15 25 40
15 30 45
25 35 50
20 40 60
22 23 24
NOT
USED
20 19 18
19 18 17
(*)
(*)
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
ON
(*)
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
IL DIP SWITCH N.2 SELEZIONA
LA MODALITA’ DELL’USCITA IN
CORRENTE
POSIZIONE “ON”: USCITA ANALOGICA PROPORZIONALE 4-20 mA CORRISPONDENTE ALLO 0-100%
DEL FONDO SCALA
POSIZIONE “OFF”: USCITA DOPPIA SOGLIA 10-20 mA PER CENTRALI A VARIAZIONE DI ASSORBIMENTO
(LE SOGLIE OPERATIVE SONO LA 1 E LA 2).
1 2 3 4 5 6 7 8
ON
6. Collaudo e uso
6.1 Accensione
Al momento in cui il rivelatore viene alimentato, si accende ad intermittenza lenta il LED
rosso sulla scheda base. L’uscita in corrente è 1,5 mA circa.
Trascorso 1 minuto, il LED rosso lampeggia con una frequenza pari allo stato in cui si trova il
rilevatore (vedere tabella al paragrafo 6.3) e l’uscita in corrente è a 4,0 mA.
Terminata la fase di preriscaldamento il rivelatore è in grado di funzionare correttamente,
anche se sono comunque necessarie 2 ore circa anché il rilevatore raggiunga le prestazioni
ottimali.
Se il rivelatore è provvisto di display, consultare il manuale specico della scheda display.
6.2 Collaudo
Il rilevatore viene tarato in fabbrica per il gas specicamente richiesto dal cliente. Successi-
vamente è possibile controllare ed eventualmente correggerne la taratura utilizzando l’ap-
posita tastiera di calibrazione o il display del rilevatore dove è previsto.
E’ severamente vietato e pericoloso aprire e chiudere il dispositivo in zona pericolosa con
tensione inserita; questa operazione va eettuata in zona sicura avendo cura di togliere pre-
ventivamente la tensione. L’apertura potrà avvenire dopo 10 minuti dal distacco dell’alimen-
tazione.
E’ raccomandato l’utilizzo di dispositivi di protezione individuale (DPI) quando si opera all’in-
terno della custodia, per evitare lesioni.
ATTENZIONE!
