Serpent 710 - Radio Plate Assembly

21
E10
3x6mm
E13
3x12mm

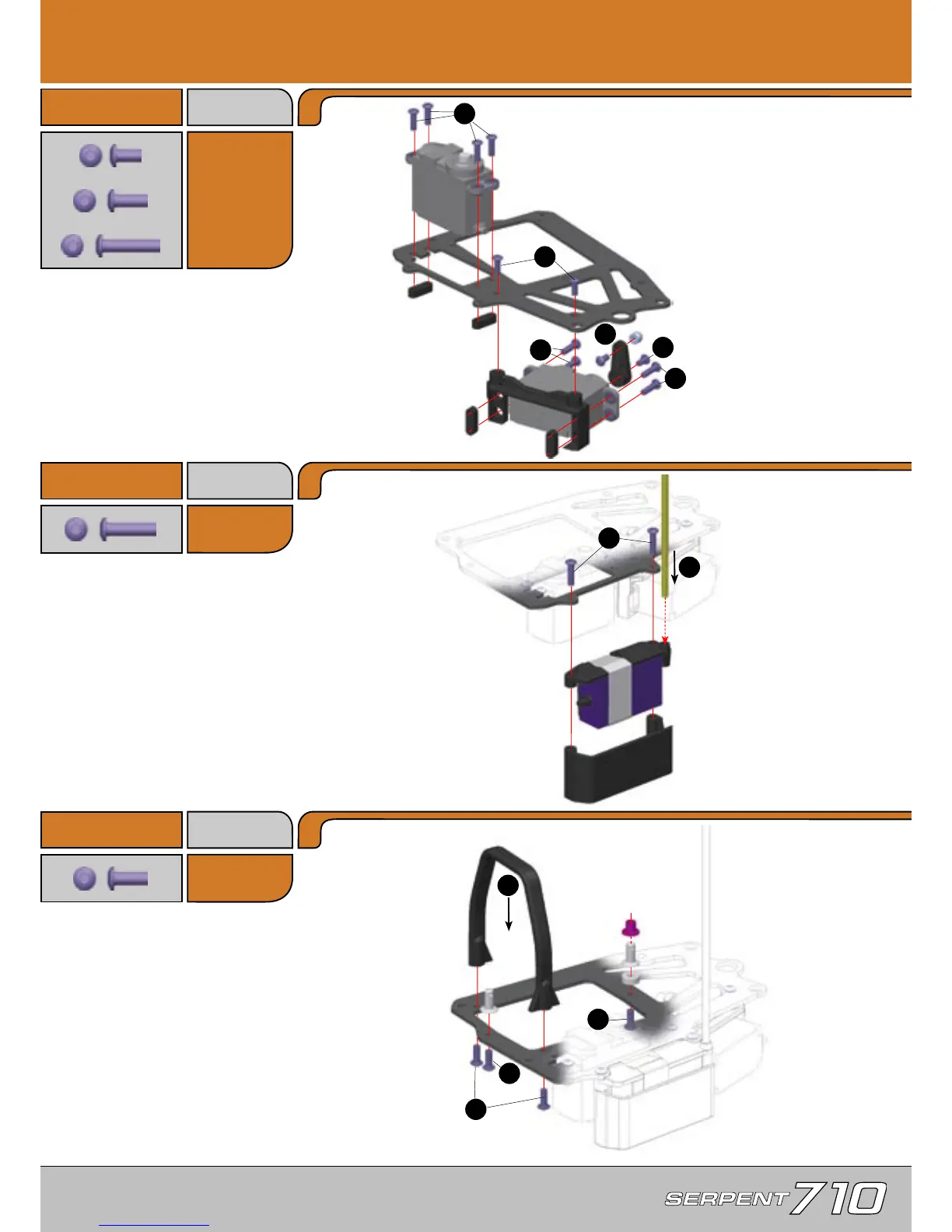

6.0 Radio Plate Assembly
Step 6.1
Bag 10, 14,
30,E10, E11
Step 6.2
E11
3x8mm
E11
M3x8mm
Step 6.3
Bag E11
1
2
3
3
5
4
1
2
4
3
1
2
Steering Servo
Output gear of steering servo must
be towards the FRONT of car.
Throttle Servo
Output gear of throttle servo must
be towards the FRONT of car.
The number on the servo arm corresponds
to the number of teeth.
23 - Sanwa / KO / JR
24 - Hitec
25 - Futaba
Securely attach receiver to mounting plate.
Route antenna wire up through antenna
mounting hole, and through antenna tube.
E13
3x12mm
E13
E13
E13
E13
E13
E13
E13
E10
E10
E11
E11
E13
E13
E11
E11
E11
E11
