RWA Kettenantrieb EM/S/MKAZ/UL

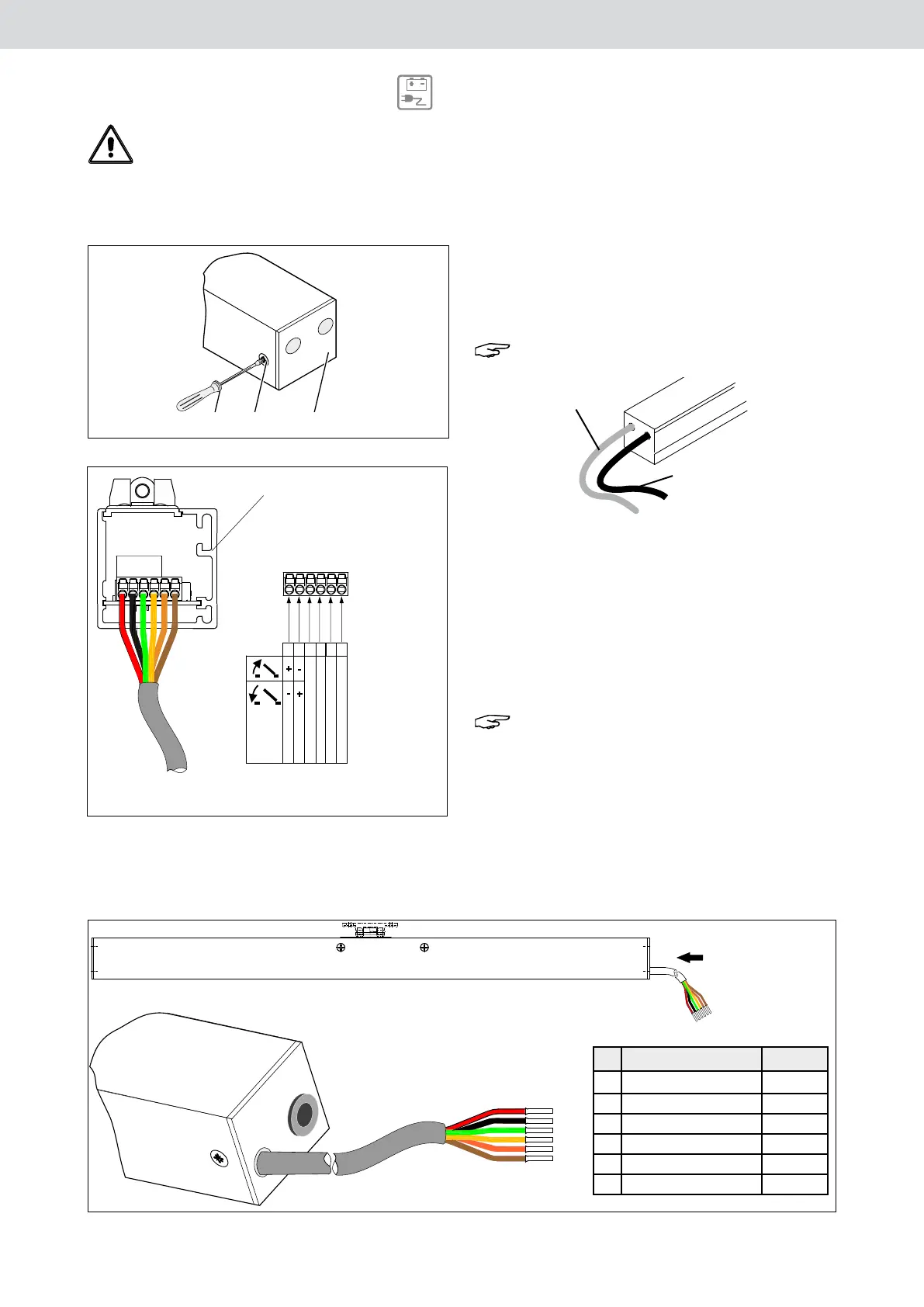

8 Elektrischer Anschluss
Achtung: Vermeiden Sie Schäden am Kettenantrieb und lassen Sie diesen von einer Elektrofachkraft
anschließen!
8.1 Anschlussleitung an Antrieb anschliessen (Falls die Anschlussleitung bei der
Auslieferung nicht vormontiert ist oder eine Dachfenster- oder Rahmenmontage erfolgen soll.)
► Endkappe lösen: Mit einem Schraubendreher 1
die Schraube 2 herausdrehen und Endkappe 3
herausnehmen.
Hinweis: Leitungsausgang für Montagearten
Hinweis: Bezeichnung Anschlussleitung:
Special PVC command cable UL (LiYY)
6 x 0,82 mm², 18 AWG, PVC Style 2464,
300 V, 80 °C
► Anschlussleitung mit Federkraftstecker verbinden:
Die Anschlussleitung durch die Endkappe 3 schieben
und gemäß Anschlussbild mit dem mitgelieferten
Federkraftstecker verbinden.
Dann Federkraftstecker in die Anschlussbuchse im
Antrieb stecken. Die Endkappe wieder auf das Gehäuse
setzen und festschrauben.
8.2 Funktion und Aderfarbe der vormontierten Anschlussleitung
2
1
3
Leitungsausgang für
Kippfenstermontage
Leitungsausgang für
Dachfenster- oder
Rahmenmontage
2
1
3
Abb.: Anschlussbild für Federkraftstecker
Abb.: Endkappe lösen
24V
=
M
=
N
L1
PE
A
A
1
2
3
4
5
6
+
-
+
-
A
A
Antrieb EM/S/MKAZ/UL
mit aufgesteckten
Federkraftstecker in
Anschlussbuchse
24 V DC 0 V
Meldekontakt AUF Meldekontakt AUF
Meldekontakt ZU Meldekontakt ZU
1
2 3
4
5
6
rot
schwarz
grün
gelb
orange
braun
Anschlussleitung
Federkraftstecker
Nr. Funktion Aderfarbe
1 +24V [AUF] | 0 V [ZU] rot
2 0 V [ZU] | +24 V [AUF] schwarz
3 Meldekontakt AUF grün
4 Meldekontakt AUF gelb
5 Meldekontakt ZU orange
6 Meldekontakt ZU braun
