SHE EM - 04; 4 Options de Montage; 05; 5 Étendue de la Livraison

30 02/13424999459

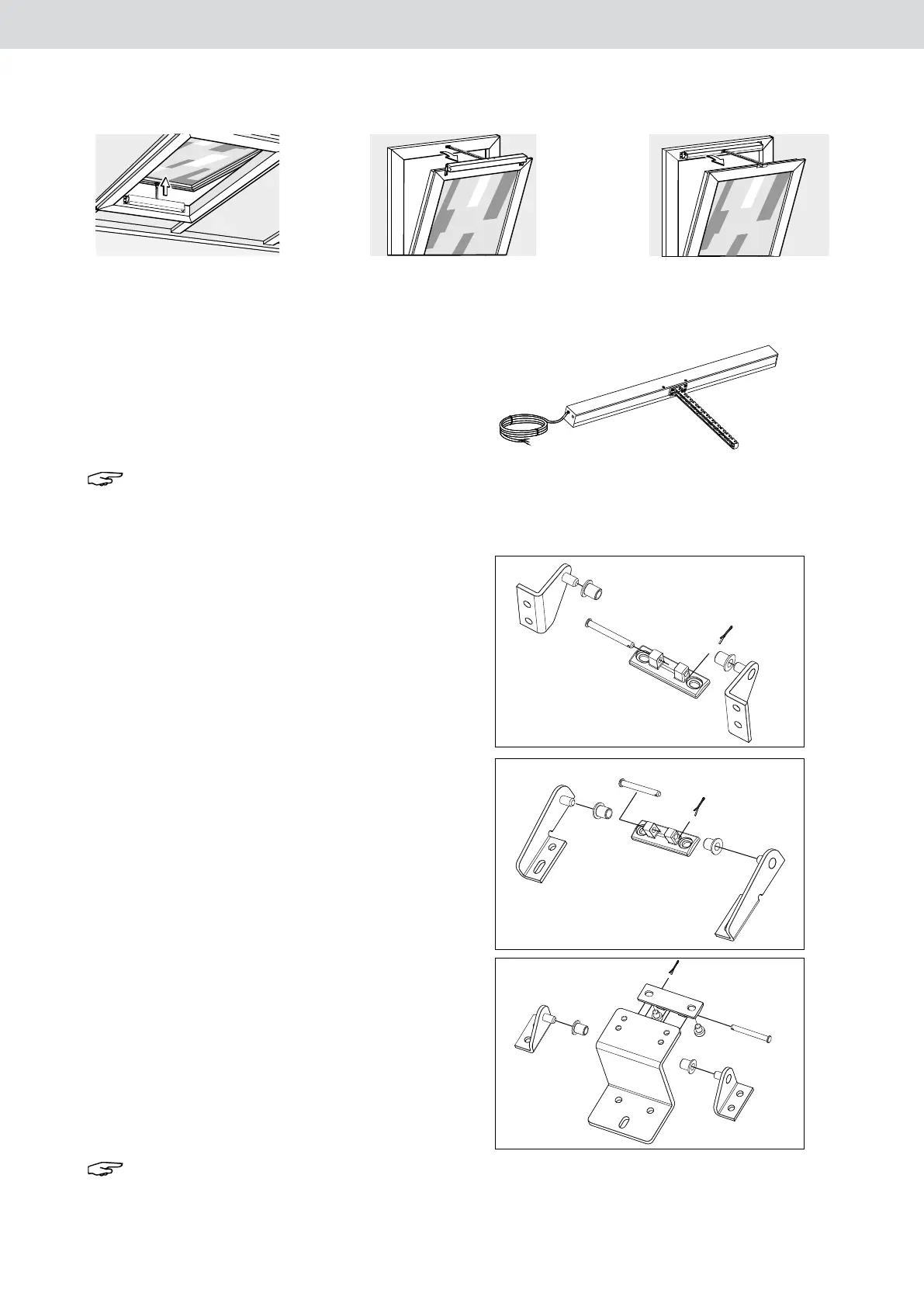

4 Options de montage
5 Étendue de la livraison
1xentraînementàchaîneEFCEM/S/MKAZ/UL
1 x
câble de raccordement PVC, 6 x 0,82 mm², env. 2 m long
6 Accessoires de montage
Remarque: Les accessoires de montage ne sont pas compris dans l’étendue de la livraison pour les versions
Simple et Tandem. Prière de les commander séparément. Les accessoires de montage pour la version Tandem doivent
respectivement être commandés en double exemplaire.
Version 1 pour l’installation de l’entraînement à chaîne
sur les fenêtres de toit
1 Support pivotant SBEM/DF
2 Coussinet
3Supportàcharnière
4 Goujon
5 Goupille de sécurité
Version 2 pour l’installation de l’entraînement à chaîne
sur les fenêtres basculantes ou dômes lumineux
1SupportpivotantSBEM/KF0(montageafeurant)ou
support pivotant SBEM/KF10 (avec rehausse de 10 mm)
ou SBEM/KF15 (avec rehausse de 15 mm)
2 Coussinet
3Supportàcharnière
4 Goujon
5 Goupille de sécurité
Version 3 pour montage sur dormant
1SupportpivotantSBEM/R0enéquerre(montageafeurant)ou
support pivotant SBEM/R10 (avec rehausse de 10 mm)
ou SBEM/R15 (avec rehausse de 15 mm)
2 Coussinet
3Supportàcharnière
4 Goujon
5 Goupille de sécurité
7 Montage
Remarque:Encasd'ouvertureetdefermetureautomatiquedesvantauxd'unehauteurinférieureà2,5m,des
mesures structurelles ou techniques appropriées doivent être prises pour éviter que des personnes ne soient
prises au piège
1
1
2
2
3
4
5
1
2
3
4
5
1
2
3
4
5
Entraînement à chaîne EFC EM/S/MKAZ/UL
1
2
1
2
Version 1: Montage pour
fenêtre de toit
Version 2: Montage sur van-
tail pour fenêtre basculante
Version 3: Montage sur
dormant pour fenêtre basculante
