SHE EM - Fonction Et Couleur de Fil du Pré-Assemblé Câble; 09; 9 Dessin; 10

35
02/13424999459
9 Dessin
10 Diagramme force-circuit
A
B
40
40
Ø5,2
24 8
15
câble de raccordement
15
40
0
0
Force de pression en N
Longueur de course en mm

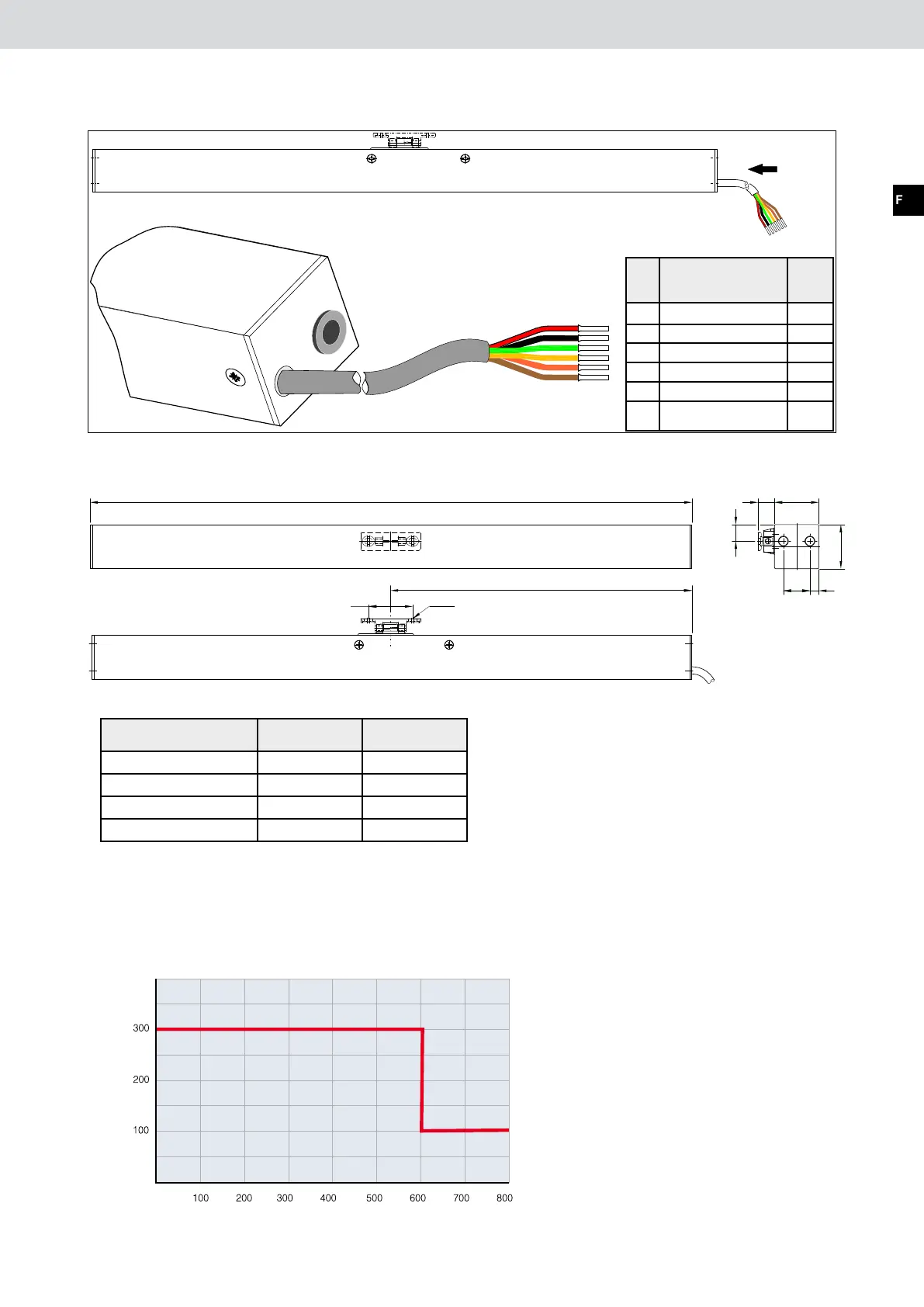

8.2 Fonction et couleur de l du pré-assemblé câble de connexion
A
A
1
2
3
4
5
6
Entraînement à chaîne EFC EM/S/MKAZ/UL
Non. Function couleur
de l
1 +24 V | 0 V rouge
2 0 V | +24 V noun
3 Contact de signal OUVER vert
4 Contact de signal OUVER ambre
5 Contact de signal FERME orange
6
Contact de signal FERME
mar-
ron
Longuer de la course Masse A [mm] Masse B [mm]
EM/327 544 272,5
EM/419 636 318,5
EM/511, 603 820 410,5
EM/810 1011 505,5
