3.3 Installationshinweise zur Spannungsversorgung
Die Zuführung der Versorgungsspannung erfolgt im Allgemeinen über eine separate
Leitung und wird nicht als Linienstruktur ausgelegt. Soll für die Spannungsversorgung
ebenfalls eine Struktur als Bus verwendet werden, gilt folgende Einschränkung:
VORSICHT
Max. Stromfluss über die Stecker bzw. Anschlussleiste im Bus- Anschlussadapter ist
begrenzt auf 2 A.
VORSICHT
Max. Anzahl der Encoder in Reihenschaltung beträgt 10.
3.4 Rundschraubsystem M12
Anschluss über 3 x Rundschraubsystem M12.
Anzugsmoment M12-Stecker: 0,4 Nm ... 0,5 Nm

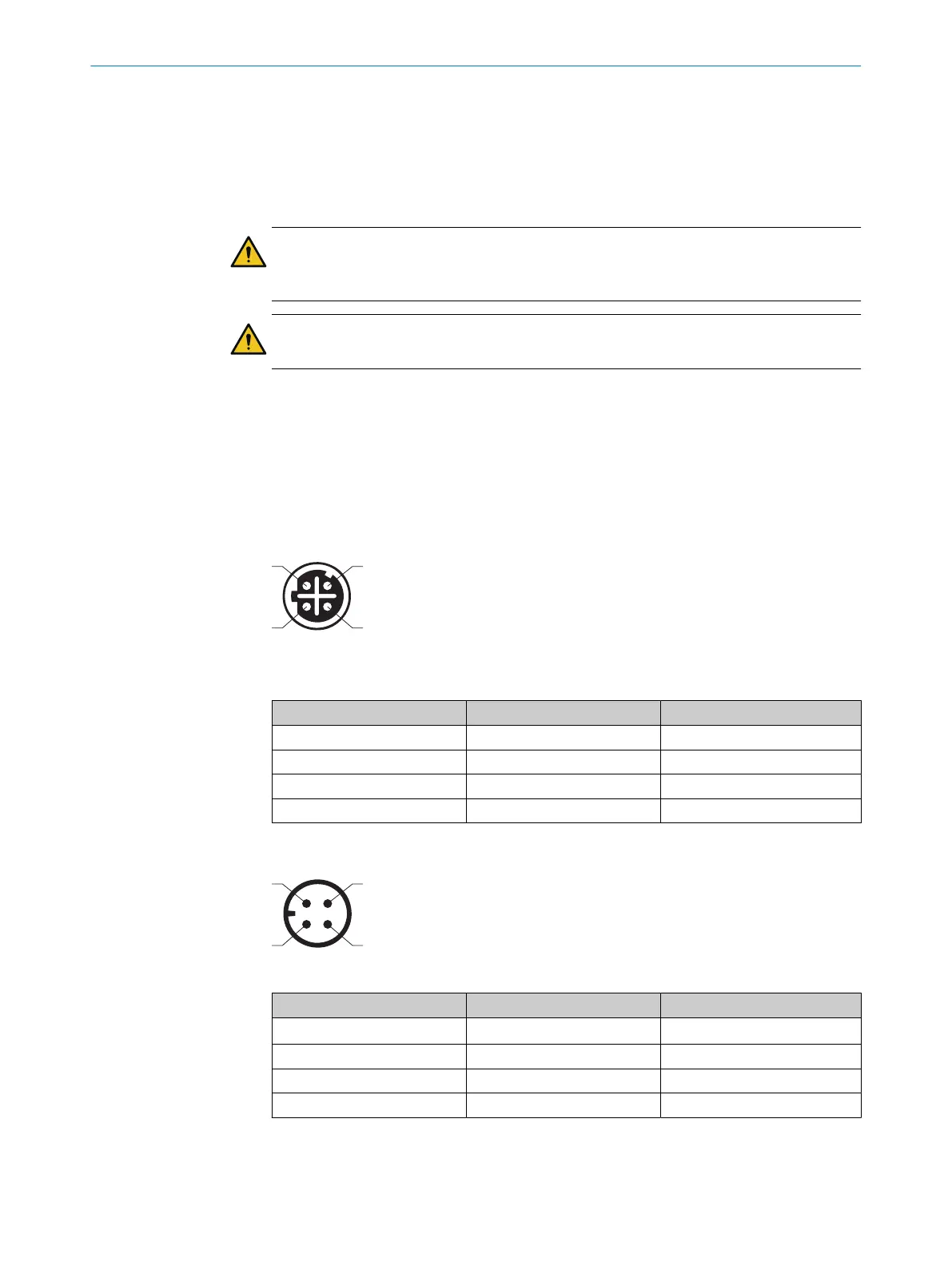

3.5 PIN-Belegung
Dose, M12, 4-polig, D-codiert
2
1
3
4
Abbildung 1: Port 1 und 2
Port 1, Port 2
PIN Signal Farbe der Adern
1 TXD+ Gelb
2 RXD+ Weiß
3 TXD- Orange
4 RXD- Blau
Stecker, M12, 4-polig, A-codiert
1
2
4
3
Versorgungsspannung
PIN Signal Farbe der Adern
1 U
S
10 ... 30 V Braun
2 Warnung! Nicht benutzen. Weiß
3 GND Blau
4 Warnung! Nicht benutzen. Schwarz
MONTAGEANLEITUNG
8015211/1EF3/2021-12-02 | SICK M O N T A G E A N L E I T U N G | AFS/AFM60 PROFINET
5
Irrtümer und Änderungen vorbehalten
