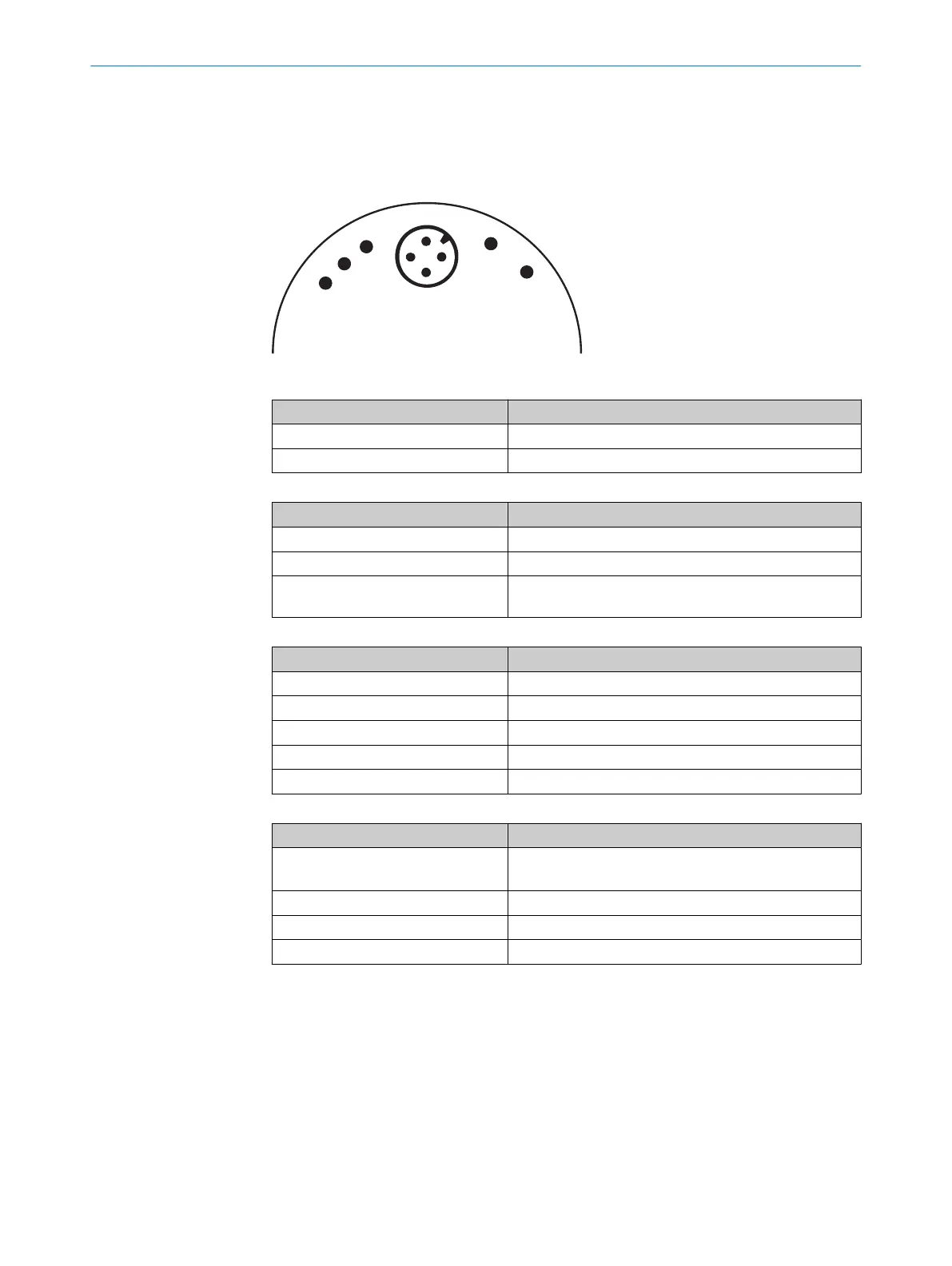

3.6 LED Statusinformation
Der Encoder verfügt über 5 LED’s, die Statusinformationen und Fehlerinformationen
anzeigen.
SF
BF
L/A1
L/A2
Encoder
Bedeutung der Status-LED SF
Status LED Beschreibung
Rot blinkend Flash-Test des Controllers
Rot Encoder-Fehler, kein Datenaustausch
Bedeutung der Status-LED BF
Status LED Beschreibung
Aus Datenaustausch mit Master, Gerät in Betrieb
Grün Initialisierung
Rot Keine Verbindung zu anderen Geräten, kein Datenaus‐
tausch
Bedeutung der Status-LED Encoder
Status LED Beschreibung
Aus Keine Versorgungsspannung
Rot / Grün Initialisierung
Grün Encoder in Betrieb
Rot Schwerwiegender Fehler
Rot blinkend Geringfügiger Fehler
Bedeutung der LEDs L/A1 und L/A2
Status-LED Beschreibung
Aus Keine Versorgungsspannung oder
Keine Ethernet-Verbindung
Grün Ethernet-Verbindung aufgebaut
Grün blinkend Datenübertragung
Orange Datenübertragung mit 100 Mbit/s
MONTAGEANLEITUNG
6
M O N T A G E A N L E I T U N G | AFS/AFM60 PROFINET 8015211/1EF3/2021-12-02 | SICK
Irrtümer und Änderungen vorbehalten
