SICK AFS60 PROFINET Mounting Instructions

4.2 Encoder mit Klemmflansch
Bei dieser Flanschausführung gibt es 2 Anbaumöglichkeiten:
•
Ü
ber flanschseitige Gewindebohrungen.
•
Über Klemmung am Klemmansatz.

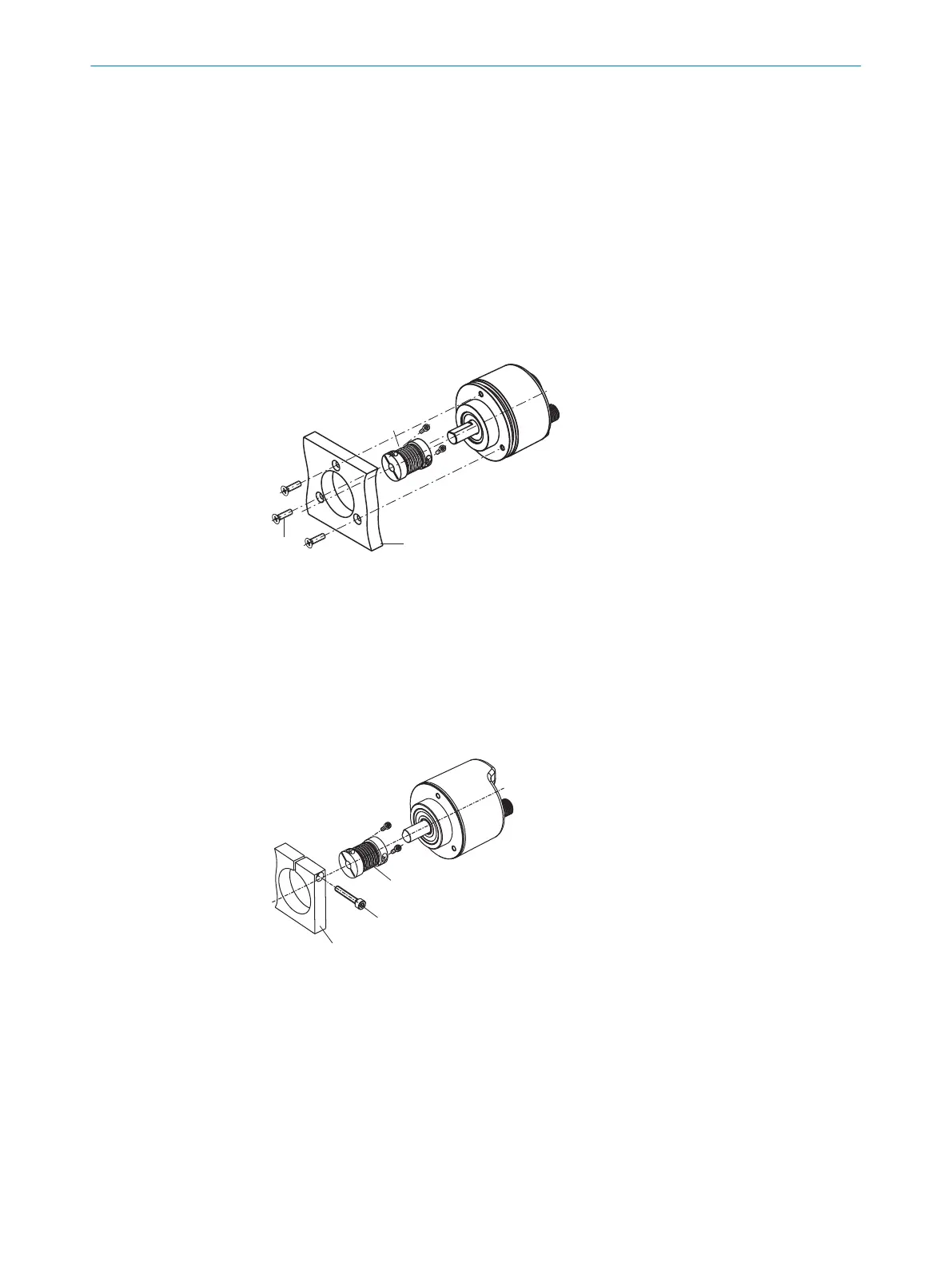

4.2.1 Anbau über flanschseitige Gewindebohrungen
Kupplung (1) montieren; darauf achten, dass sie nicht am Encoder-Flansch streift.
Enc
oder mit montierter Kupplung (1) auf Antriebswelle und Zentrier-/Klemmsatz (3)
aufschieben. Encoder mit 3 Schrauben M4 (2) befestigen, Kupplung (1) auf der
Antriebswelle befestigen. Die Kupplung darf keinen axialen Spannungen ausgesetzt
werden. Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung
einschalten und Funktion des Encoders prüfen.
1
2
3
4.2.2 Anbau über den Klemmansatz
Da der Klemmansatz gleichzeitig auch Zentrieransatz ist, muss die Klemmvorrichtung
so aus
gebildet sein, dass beim Festklemmen kein unzulässiger Winkel bzw. Wellenver‐
satz entsteht. Kundenseitige Antriebswelle blockieren. Kupplung (1) montieren; darauf
achten, dass sie beim Verdrehen der Welle nicht am Encoder-Flansch streift. Encoder
mit montierter Kupplung (1) auf Antriebswelle und Klemmansatz in Klemmvorrichtung
(2) aufschieben. Encoder mit Schraube (3) festklemmen. Kupplung (1) auf der Antriebs‐
welle befestigen. Die Kupplung darf keinen axialen Spannungen ausgesetzt werden.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten
und Funktion des Encoders prüfen.
1
3
2
4.3 Encoder mit Flansch für Aufsteckhohlwelle
Kundenseitige Antriebswelle blockieren. Zylinderschraube (2) am Klemmring (1) lösen.
Encoder mit Spann
zange auf Antriebswelle aufschieben. Anbauhinweis Bild 6 beach‐
ten! Momentenstütze (3) mit 4 Schrauben M3 (4) und U-Scheiben befestigen. Zylinder‐
schraube (2) an Klemmring (1) festziehen.
Anzugsmoment max. 1,1 Nm.
Elektrische Verbindung bei abgeschalteter Spannung herstellen. Spannung einschalten
und Funktion des Encoders prüfen.
MONTAGEANLEITUNG
8015211/1EF3/2021-12-02 | SICK M O N T A G E A N L E I T U N G | AFS/AFM60 PROFINET
9
Irrtümer und Änderungen vorbehalten
