3.7 AFS/AFM60 PROFINET Gerätehandling im Netzwerk
Sehr geehrter Kunde,
bitte downloaden Sie die Betriebsanleitung und das GSDML-File des AFS/AFM60 PRO‐
FINET von unserer Homepage www.sick.com. Hierzu geben Sie bitte die siebenstellige
Artikelnummer Ihres Encoders direkt in das Feld „Suchen“ auf der Startseite ein.
Klicken Sie dann auf das entsprechende Suchergebnis und Sie werden zu sämtlichen
Informationen und Dateien für Ihr Gerät weitergeleitet.
Folgendes Encodermerkmal kann über die Hardware konfiguriert werden:
•
Presetfunktion
Um eine dieser Funktionen ausführen zu können, sind folgende Maßnahmen erforder‐
lich
•

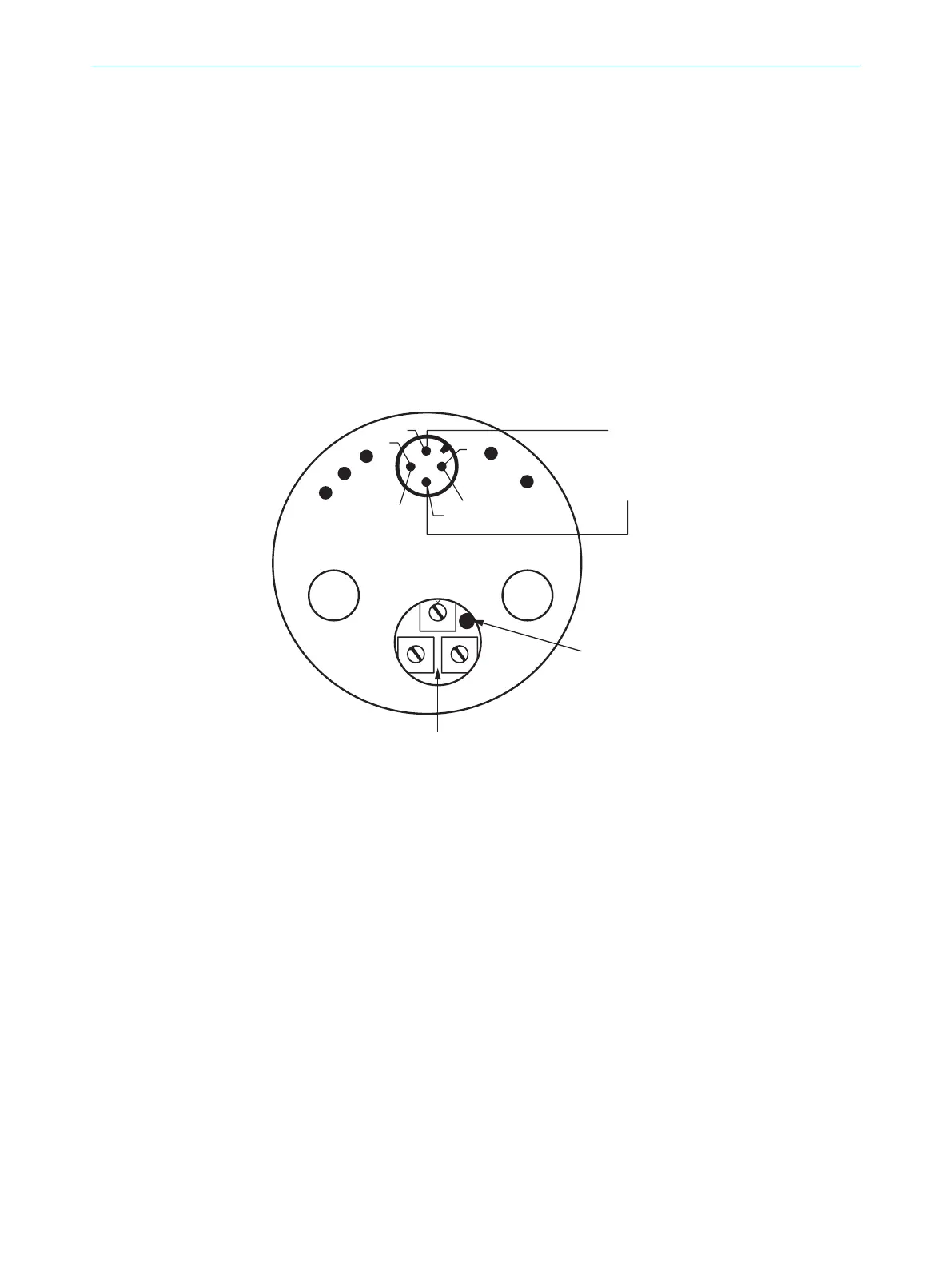

Schraubkappe auf der Encoderrückseite entfernen
GND
2
3
1
4
10–30 V DC
WARNING
DO NOT
USE
x10
x100 x1
SF
BF
L/A1
L/A2
Port
P1 ort 2
Encoder
a
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
9
8
7
6
5
4
3
2
1
DEC Switches haben keine Funktion
Preset-Taster
3.7.1 Preset-Taster Hardware (Software siehe Technische Information 8015077)
Der Encoder wird auf einen speziellen, vordefinierten Wert eingestellt, wenn die PRE‐
SET-Funktion durch Drücken des Preset-Knopfes ausgeführt wird. Der Defaultwert ab
Werk ist null (0).
•
Schraubkappe wieder montieren.
Anzugsmoment Schraubkappe: 0,8 Nm
3.7.2 Rücksetzen auf Werkseinstellungen und Löschen des Gerätenamens
•
Schraubkappe auf der Encoderrückseite entfernen.
•
Schließen Sie nur die Leitung für die Spannungsversorgung am Encoder an.
•
Stellen Sie die drei DEC-Schalter auf 888.
•
Drücken Sie den Preset-Taster für 5 Sekunden. Die Encoder-LED blinkt grün.
•
Der Encoder ist auf Werkeinstellungen zurückgesetzt und der Gerätenamen ist
gelöscht.
•
Schraubkappe wieder montieren.
Anzugsmoment Schraubkappe: 0,8 Nm
MONTAGEANLEITUNG
8015211/1EF3/2021-12-02 | SICK M O N T A G E A N L E I T U N G | AFS/AFM60 PROFINET
7
Irrtümer und Änderungen vorbehalten
