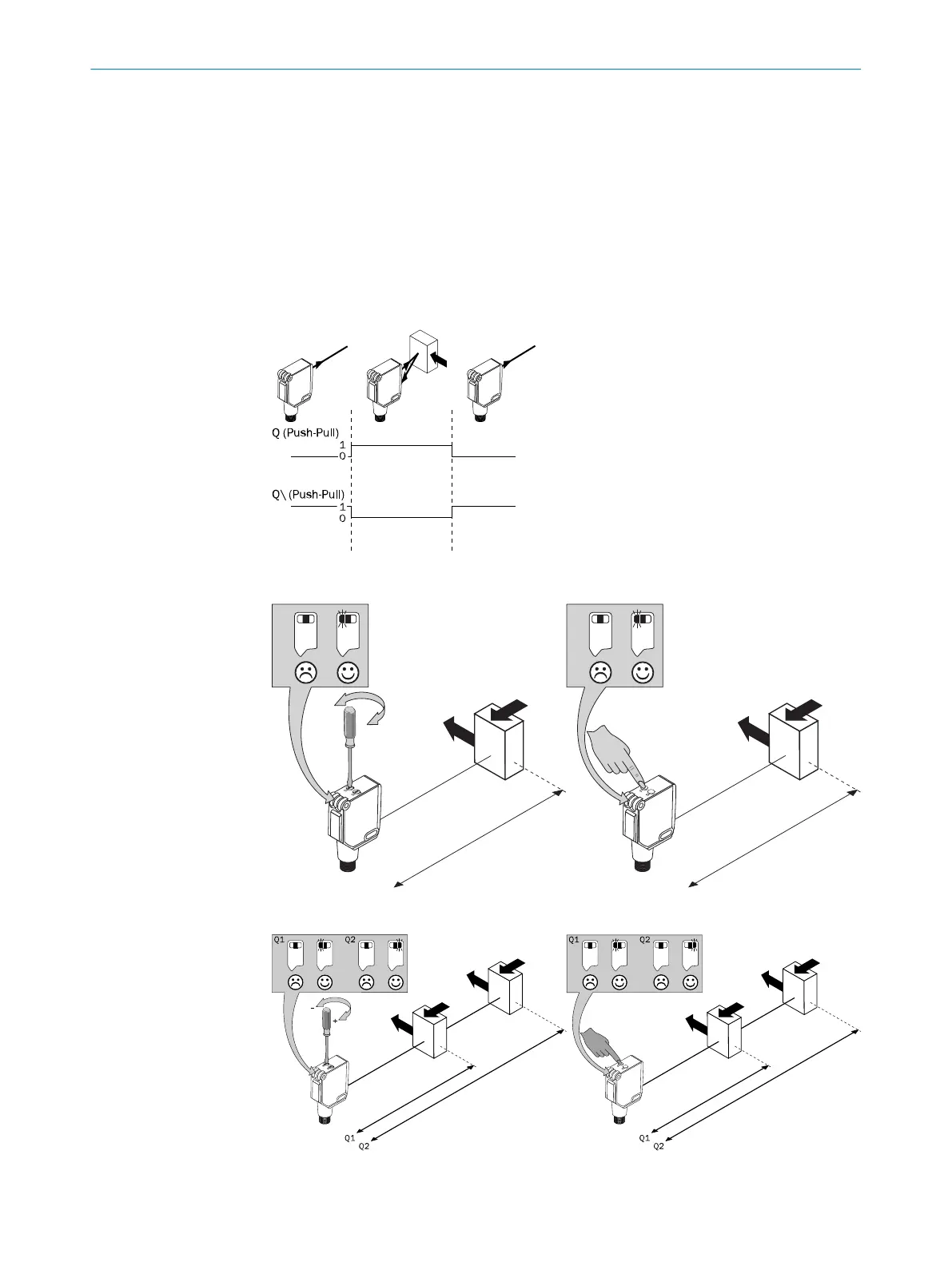

Durch Drücken der Teach-in-Taste wird der Schaltabstand eingestellt. Teach-in-Taste
nicht mit spitzen Gegenständen betätigen. Wir empfehlen, den Schaltabstand in das
Objekt zu legen, z. B. siehe Grafik E. Nach dem der Schaltabstand eingestellt worden
ist, das Objekt aus dem Strahlengang entfernen, der Hintergrund wird dabei ausgeblen‐
det und der Schaltausgang ändert sich (siehe Grafik C).
Einstellung des Schaltabstandes über IO-Link bitte der beiliegenden Betriebsanleitung
IO-Link Photoelectric sensors entnehmen.
Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und E
heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatzbedingungen
prüfen. Siehe Abschnitt Fehlerdiagnose.
Abbildung: C
+
Q1
Q1
Abbildung 7: E-1
Q1
Q1
Abbildung 8: E-2
Abbildung 9: E-3 Abbildung 10: E-4
KONFIGURATION 12
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
21

Table of Contents

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the SICK PowerProx WTT12L and is the answer not in the manual?

SICK PowerProx WTT12L Specifications

General IconGeneral
AdjustmentPotentiometer
Supply voltage10 V DC ... 30 V DC
Output current Imax.100 mA
Enclosure ratingIP67
Protection classIII
Ripple≤ 5 Vpp
Switching outputPNP
Response time0.5 ms
Switching frequency1 kHz
Housing materialPlastic
Light sourceLED
Switching modeLight ON/Dark ON
