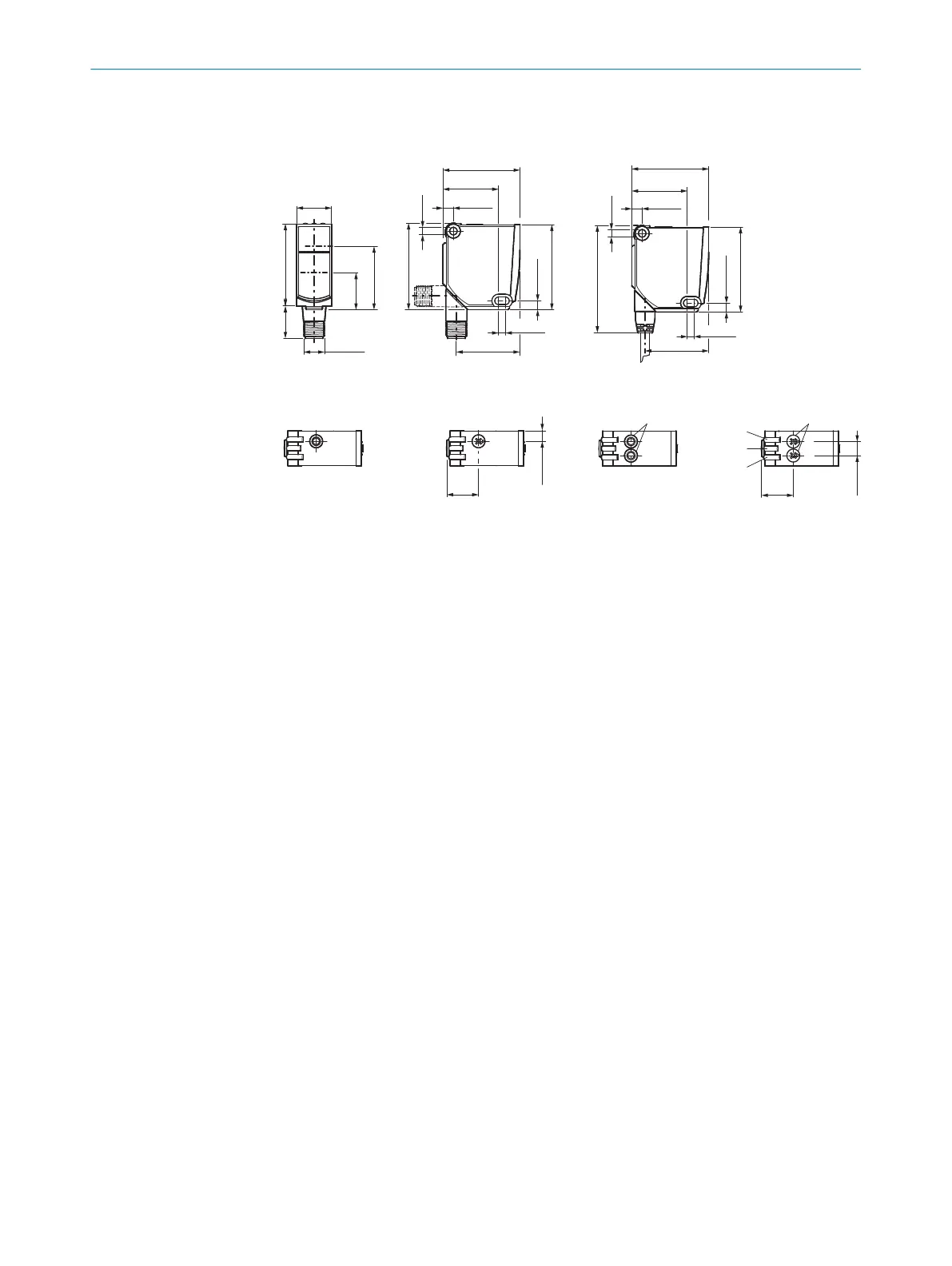

18.2 Plans cotés
WTT12L-X2xxx -X1xxx / -X3xxx
-Xxxx2 / -Xxxx4 -Xxxx1
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
1
2
7
6
7
9
8
3
4
5
20
(0.79)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
Ø 4.2
(0.17)
Ø 4.2
(0.17)
49.6 (1.95)
5.1 (0.2)
48.7 (1.92)
61.6 (2.43)
47 (1.85)18.5 (0.73)
36.3 (1.43)
21.1
(0.83)
M12x1
36.5 (1.44)
4 (0.16)
5.1 (0.2)
48.7 (1.92)
4 (0.16)
36.5 (1.44)
6 (0.24)
8 (0.31)
18.3
(0.72)
18.3
(0.72)
Illustration: Maßzeichnung WTT12L
1
Centre de l’axe optique émetteur
2
Centre de l’axe optique récepteur
3
Potentiomètre/LED d’état jaune : état du faisceau lumineux reçu
4
Potentiomètre/Affichages LED (verts): Power on
5
Potentiomètre/LED d’état jaune : état du faisceau lumineux reçu
6
Trou de fixation D4.2 mm
7
Connecteur mâle M12, 4 pôles
8
Potentiomètre
9
Touche d'apprentissage simple
18.3 Fonctions supplémentaires
Entrée test : le capteur WTT12L dispose d’une entrée test (« TE » ou « Test » dans le
schéma de raccordement [B]) qui permet de désactiver le capteur et ainsi de contrôler
son bon fonctionnement : lorsque des câbles avec connecteurs femelles équipés de
DEL sont utilisés, s’assurer que l’entrée TE est correctement affectée.
Aucun objet ne doit se trouver dans la trajectoire du faisceau (réception de la lumière),
activer l'entrée test (voir le schéma de raccordement [B], TE 24 V). La LED d’émission
est arrêtée ou il est simulé qu'aucun objet n'est détecté. Pour contrôler le fonctionne‐
ment, utiliser les schémas C. Si la sortie de commutation ne se comporte pas comme
indiqué sur le schéma C, vérifier les conditions d'utilisation. Voir la section consacrée
au diagnostic.
Le capteur peut être utilisé en mode E/S standard (SIO) ou en mode IO-Link (IOL).
Toutes les fonctions d’automatisation et tous les autres réglages de paramètres sont
actifs en mode IO-Link et en mode E/S standard (à l’exception de l'estampille). En
mode E/S standard, sortie des signaux de commutation binaires via la broche 4 / brin
noir ou via la broche 5 / brin gris.
Les fonctions du mode IO-Link sont décrites dans la notice d’instruction IO-Link Pho‐
toelectric Sensors fournie ou peuvent être téléchargées sur www.sick.com sous le
numéro de commande de l’appareil.
DESCRIPTION DU PRODUIT 18
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
