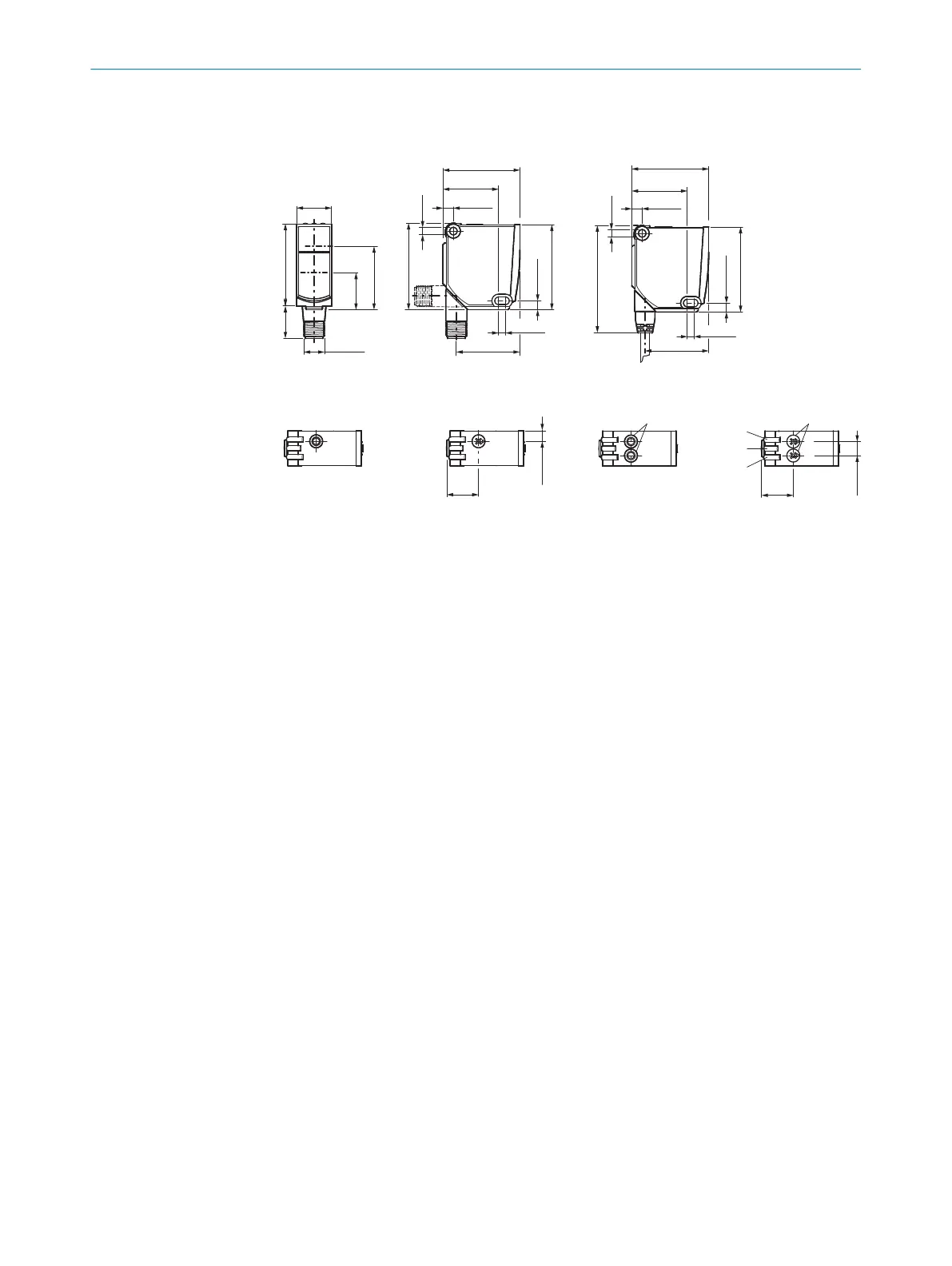

42.2 Dibujos acotados
WTT12L-X2xxx -X1xxx / -X3xxx
-Xxxx2 / -Xxxx4 -Xxxx1
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
1
2
7
6
7
9
8
3
4
5
20
(0.79)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
Ø 4.2
(0.17)
Ø 4.2
(0.17)
49.6 (1.95)
5.1 (0.2)
48.7 (1.92)
61.6 (2.43)
47 (1.85)18.5 (0.73)
36.3 (1.43)
21.1
(0.83)
M12x1
36.5 (1.44)
4 (0.16)
5.1 (0.2)
48.7 (1.92)
4 (0.16)
36.5 (1.44)
6 (0.24)
8 (0.31)
18.3
(0.72)
18.3
(0.72)
Figura: Maßzeichnung WTT12L
1
Centro del eje óptico del emisor
2
Centro del eje óptico del receptor
3
Potenciómetro/Indicador LED amarillo: estado del haz de luz reci‐
bido
4
Potenciómetro/Indicadores LED (verde): Power on
5
Potenciómetro/Indicador LED amarillo: estado del haz de luz reci‐
bido
6
Orificio de fijación D4.2 mm
7
Conector macho M12, 4 polos
8
Potenciómetro
9
Botón de aprendizaje (Teach-in) simple
42.3 Funciones adicionales
Entrada de prueba: el sensor WTT12L dispone de una entrada de prueba ("TE" o "Test"
en el esquema de conexión [B]), con la que puede desconectarse el emisor y, de ese
modo, comprobarse el buen funcionamiento del sensor: si se utilizan tomas de red con
indicadores LED hay que procurar que la TE esté asignada como corresponde.
Debe encontrarse un objeto en la trayectoria del haz (recepción de luz), activar la
entrada de prueba (véase esquema de conexión [B], TE tras 24 V). El LED emisor
se desconecta o se simula que no se ha detectado ningún objeto. Para verificar el
funcionamiento, véanse las figuras C. Si la salida conmutada no se comporta según
la figura C, comprobar las condiciones de aplicación. Véase la sección "Diagnóstico de
fallos".
El sensor puede utilizarse en el modo E/S estándar (SIO) o en el modo IO-Link (IOL).
Todas las funciones de automatización y las configuraciones de parámetros son efecti‐
vas tanto en el modo IO-Link como en el modo E/S estándar (excepción: sellado de
tiempo). En el modo E/S estándar, la salida de las señales de conmutación binarias se
realiza a través del terminal 4 / hilo negro o del terminal 5 / hilo gris.
Puede consultar las funciones del sistema IO-Link en las instrucciones de uso para
sensores fotoeléctricos IO-Link adjuntas o descargarlas con el número de pedido del
equipo en la página web www.sick.com.
DESCRIPCIÓN DEL PRODUCTO 42
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
