図: E
59.3 電子機器
標準 I/O モードでの使用：
センサーの接続は無電圧で（U
v
＝ 0V）行わなければなりません。接続タイプに応
じてグラフ [B を参照] の情報に留意してください：
– コネクタ接続：ピン配置
– ケーブル：芯線の色
図 36: B
すべての電気機器を接続してから電圧（U
v
> 0 V）を印加、あるいは電源を入れて
ください。センサの緑色の LED 表示灯が点灯します。
IO-Link モードでの使用：装置を適切な IO-Link マスターに接続し、IODD/機能ブロ
ックを通じてマスター内に、または制御装置に組み込んでください。センサの緑色
の LED 表示灯が点滅。IODD と機能ブロックは www.sick.com にて注文番号を元
にダウンロードできます。

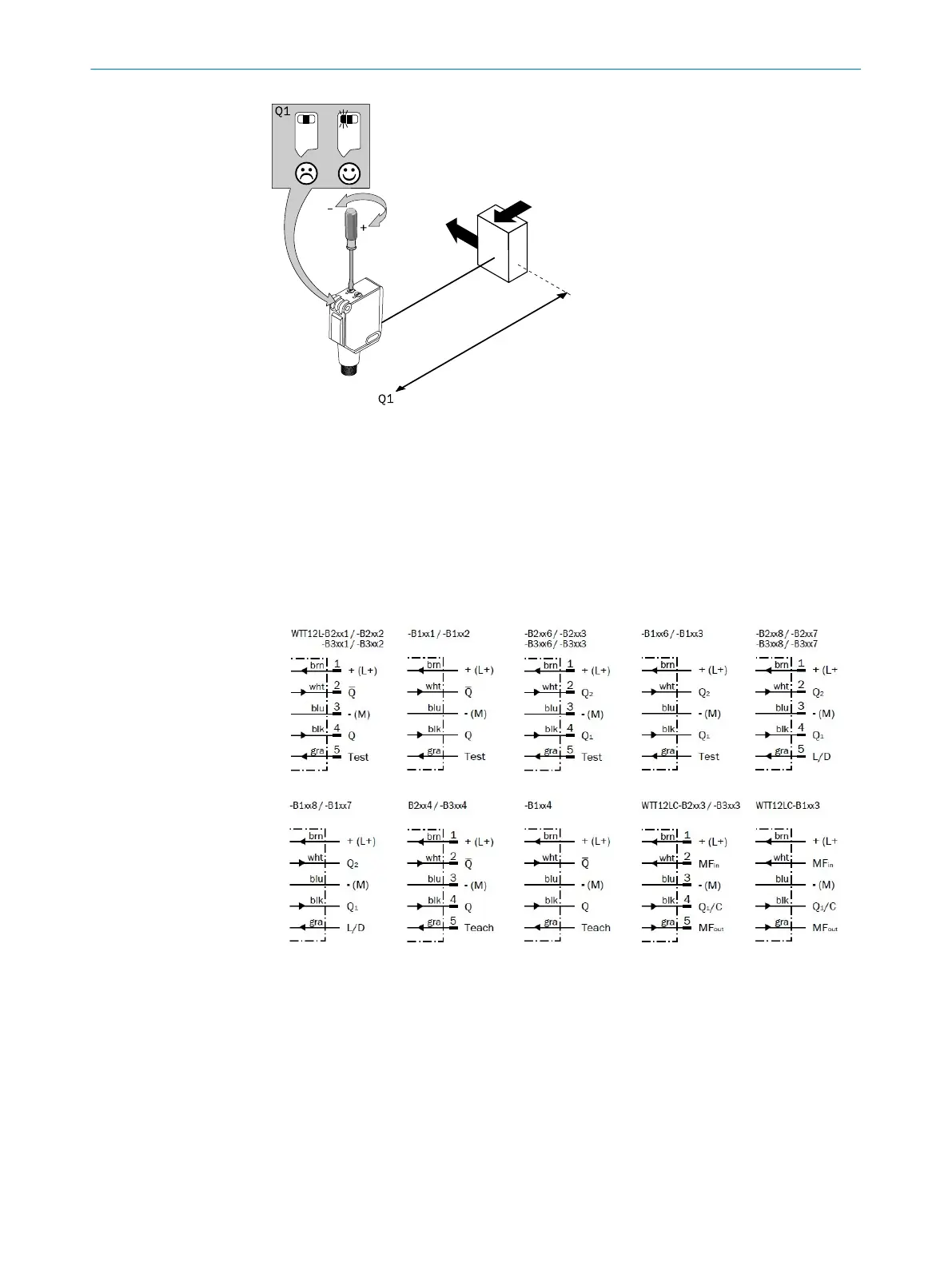

接続図の説明（グラフ B）：
59
コミッショニング
90
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice

SICK PowerProx WTT12L Specifications

General

Adjustment	Potentiometer
Supply voltage	10 V DC ... 30 V DC
Output current Imax.	100 mA
Enclosure rating	IP67
Protection class	III
Ripple	≤ 5 Vpp
Switching output	PNP
Response time	0.5 ms
Switching frequency	1 kHz
Housing material	Plastic
Light source	LED
Switching mode	Light ON/Dark ON
