Explicaciones relativas al esquema de conexión (figura B):
Aprendizaje = aprendizaje externo (ET); véase Configuración
TE / Test = entrada de prueba (véase Funciones adicionales)
C = comunicación (p. ej., IO-Link); véase Funciones adicionales
L/D = conmutador en claro / en oscuro
43.4
Alineación
Oriente el sensor hacia el objeto. Seleccione una posición que permita que el haz
de luz roja del transmisor incida en el centro del objeto. Hay que procurar que la
apertura óptica (pantalla frontal) del sensor esté completamente libre [véase figura E].
Recomendamos realizar los ajustes con un objeto de remisión baja.

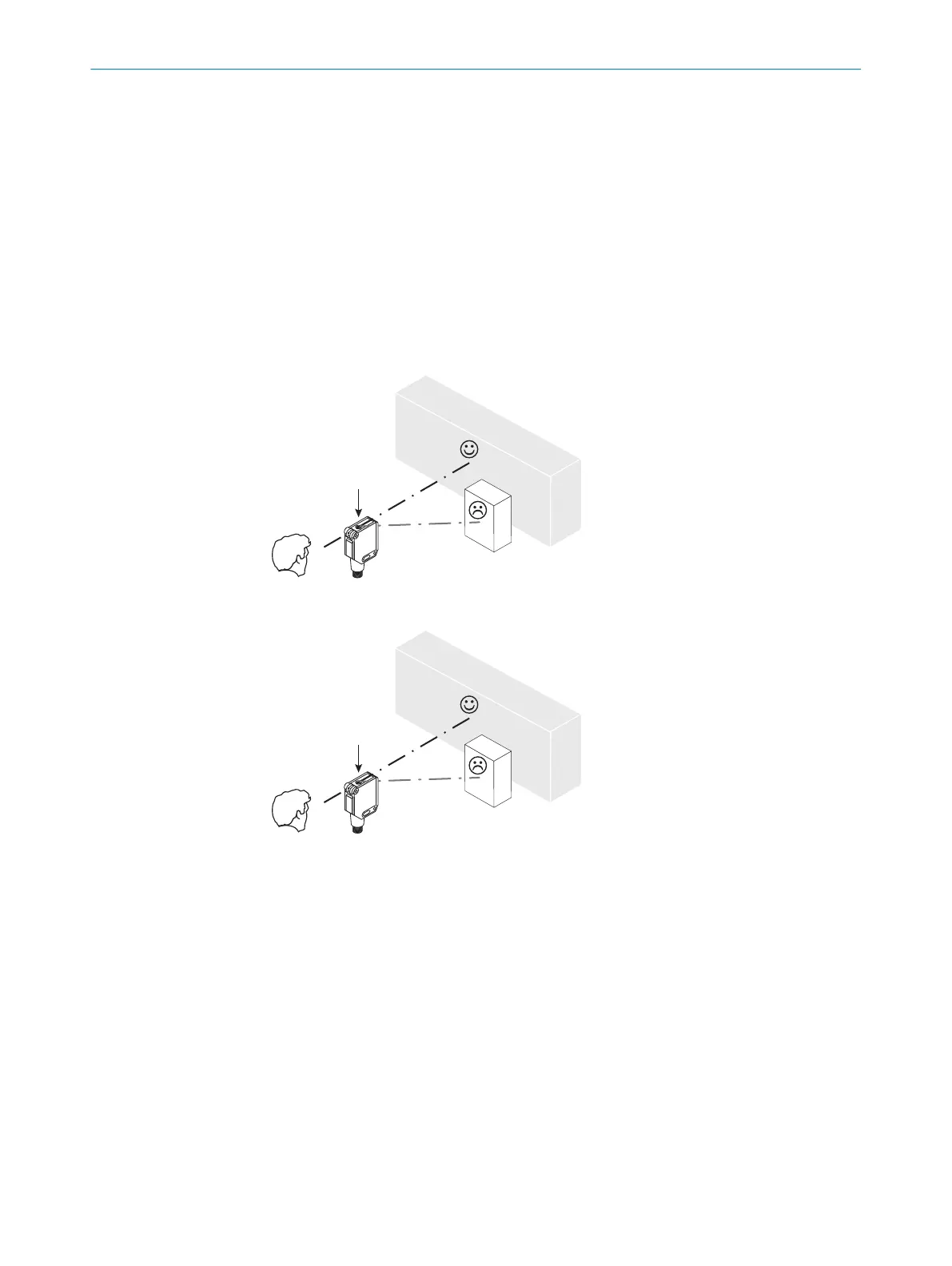

Figura: E
Figura: E-2
44 Configuración
44.1 Ajuste
Sensor con potenciómetro:
Con el potenciómetro (tipo: 4 revoluciones) se ajusta la distancia de conmutación.
Giro hacia la derecha: aumenta la distancia de conmutación; giro hacia la izquierda:
se reduce la distancia de conmutación. Recomendamos poner la distancia de conmu‐
tación en el objeto, p. ej., véase figura E. Una vez ajustada la distancia de conmutación,
retirar el objeto de la trayectoria del haz, el fondo se suprime y la salida conmutada
cambia (véase Figura C).
Sensor con botón de aprendizaje:
