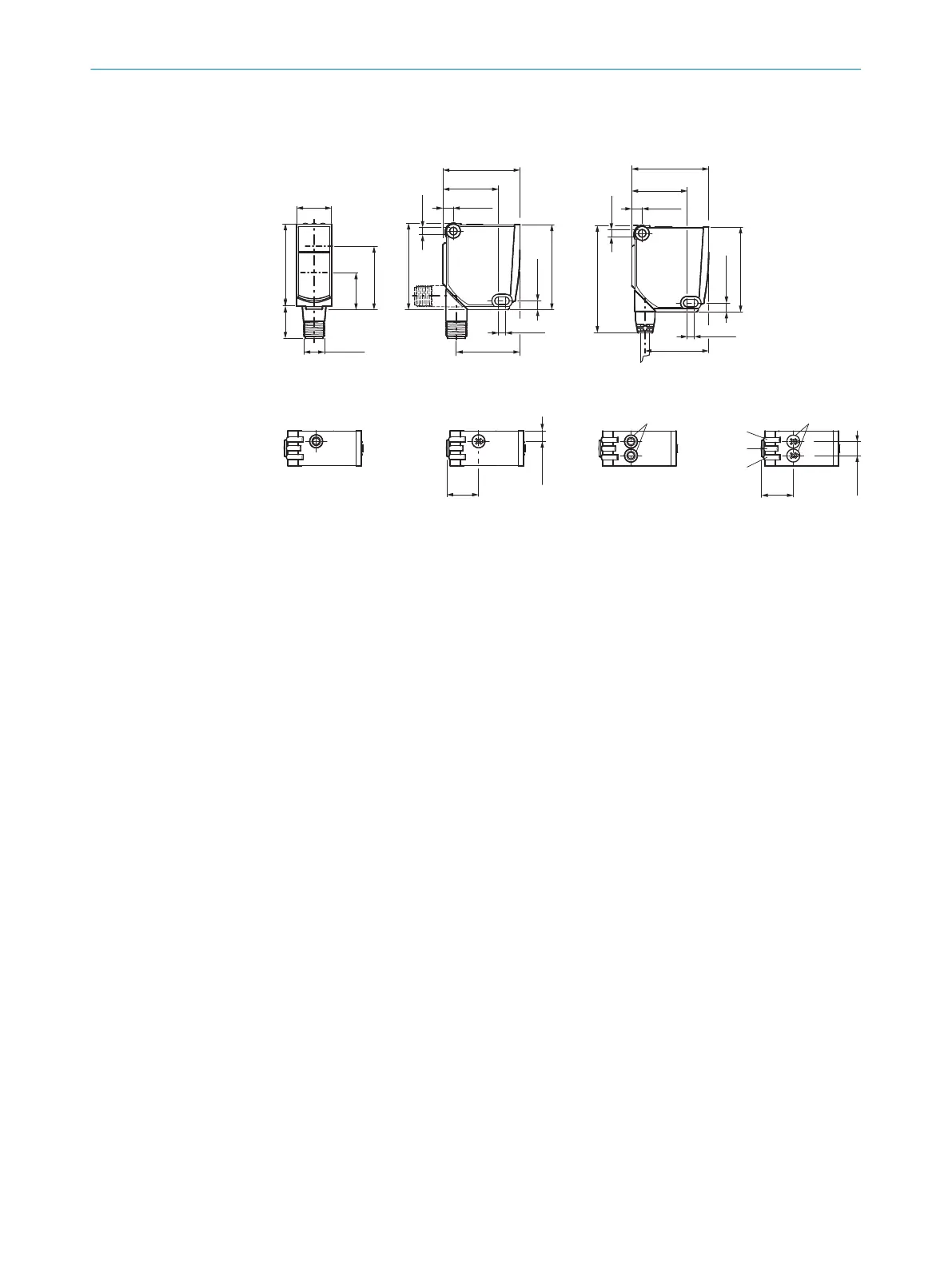

34.2 Desenhos dimensionais
WTT12L-X2xxx -X1xxx / -X3xxx
-Xxxx2 / -Xxxx4 -Xxxx1
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
1
2
7
6
7
9
8
3
4
5
20
(0.79)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
Ø 4.2
(0.17)
Ø 4.2
(0.17)
49.6 (1.95)
5.1 (0.2)
48.7 (1.92)
61.6 (2.43)
47 (1.85)18.5 (0.73)
36.3 (1.43)
21.1
(0.83)
M12x1
36.5 (1.44)
4 (0.16)
5.1 (0.2)
48.7 (1.92)
4 (0.16)
36.5 (1.44)
6 (0.24)
8 (0.31)
18.3
(0.72)
18.3
(0.72)
Figura: Maßzeichnung WTT12L
1
Centro do eixo do sistema óptico, emissor
2
Centro do eixo do sistema óptico receptor
3
Potenciômetro/indicador LED amarelo: status do feixe de luz
recebido
4
Potenciômetro/indicador LED (verde): Power on
5
Potenciômetro/indicador LED amarelo: status do feixe de luz
recebido
6
Orifício de montagem D4,2 mm
7
Conector macho, M12, 4 pinos ou cabo
8
Potenciômetro
9
Tecla de Teach-in simples
34.3 Funções adicionais
Entrada de teste: o sensor WTT12L dispõe de uma entrada de teste ("ET" ou "Teste"
no esquema de conexões [B]), através da qual o sensor é desligado, permitindo assim
verificar o seu funcionamento correto: ao utilizar conectores fêmea com indicadores
LED, certificar-se de que a ET tenha o pin-out adequado.
É necessário haver um objeto no caminho óptico (recepção de luz), ativar a entrada de
teste (ver o esquema de conexões [B], ET 24V). O LED de emissão é desligado ou há
a simulação, de que nenhum objeto foi detectado. Utilizar os gráficos C para verificar o
funcionamento. Se a saída de comutação não se comportar de acordo com o gráfico C,
verificar as condições de uso. Ver seção Diagnóstico de erros.
O sensor pode ser utilizado no modo I/O padrão (SIO) ou no modo IO-Link (IOL). Todas
as funções de automação e outros ajustes de parâmetros têm efeito na operação
IO-Link e na operação I/O padrão (exceção: Carimbo de tempo). Na operação I/O
padrão, há a saída dos sinais de comutação binários através do pino 4 / fio preto ou do
pino 5 / fio cinza.
Você pode consultar as funcionalidades de IO-link no manual de instruções "IO-Link
Photoelectric sensors" anexo ou fazer o download em www.sick.com com o número de
encomenda do dispositivo.
DESCRIÇÃO DO PRODUTO 34
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
53

Table of Contents

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the SICK PowerProx WTT12L and is the answer not in the manual?

SICK PowerProx WTT12L Specifications

General IconGeneral
AdjustmentPotentiometer
Supply voltage10 V DC ... 30 V DC
Output current Imax.100 mA
Enclosure ratingIP67
Protection classIII
Ripple≤ 5 Vpp
Switching outputPNP
Response time0.5 ms
Switching frequency1 kHz
Housing materialPlastic
Light sourceLED
Switching modeLight ON/Dark ON
