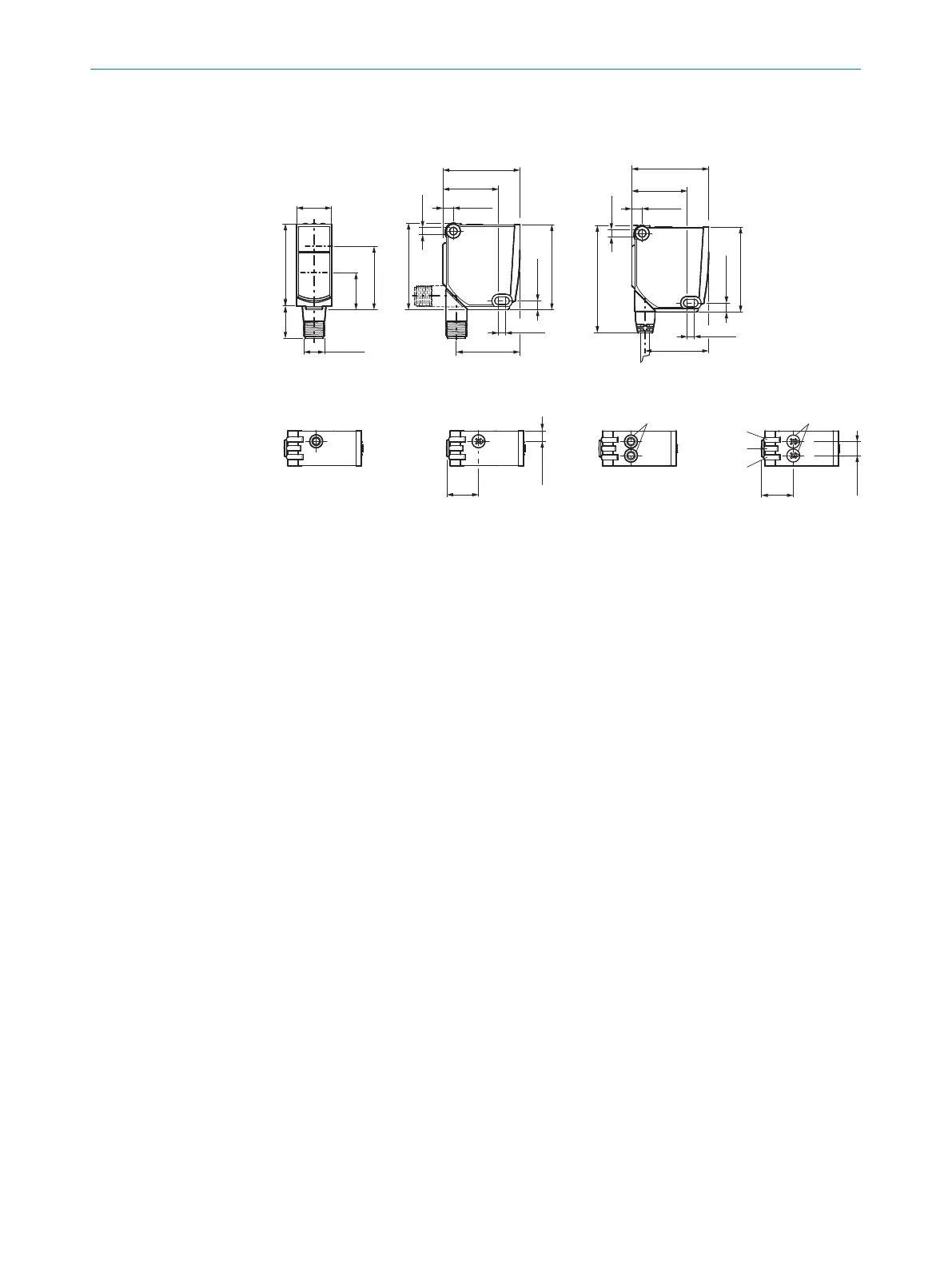

50.2 尺寸图
WTT12L-X2xxx -X1xxx / -X3xxx
-Xxxx2 / -Xxxx4 -Xxxx1
-Xxxx3 / -Xxxx7 -Xxxx6 / -Xxxx8
1
2
7
6
7
9
8
3
4
5
20
(0.79)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
44.2 (1.74)
31.9 (1.26)
6 (0.24)
Ø 4.2
(0.17)
Ø 4.2
(0.17)
49.6 (1.95)
5.1 (0.2)
48.7 (1.92)
61.6 (2.43)
47 (1.85)18.5 (0.73)
36.3 (1.43)
21.1
(0.83)
M12x1
36.5 (1.44)
4 (0.16)
5.1 (0.2)
48.7 (1.92)
4 (0.16)
36.5 (1.44)
6 (0.24)
8 (0.31)
18.3
(0.72)
18.3
(0.72)
插图: Maßzeichnung WTT12L
1
发射器光轴中心
2
接收器光轴中心
3
电位计/黄色状态 LED：接收的光束状态
4
电位计/LED 指示灯（绿色）: Power On（电源接通）
5
电位计/黄色状态 LED：接收的光束状态
6
安装孔 D4.2 mm
7
插头 M12，4 针
8
电位计
9
单示教按键
50.3 附加功能
测试输入端：传感器 WTT12L 具有测试输入功能（接线图 [B] 中的 “TE”或者
“Test”），使用该输入端关闭传感器及检查传感器功能是否正确：使用配备 LED 指
示灯的母插头时应注意相应分配 TE。
激活测试输入端时，光路中必须有一物体（光线接受 ），（参见接线图 [B]，TE 为
24 V）。发送 LED 关闭或者模拟没有检测到物体。参照图 C 检查功能。如果输出
信号开关装置的动作不符合图 C，则须检查使用条件。参见故障诊断章节。
可在标准 I/O 模式 (SIO) 或 IO-Link 模式 (IOL) 中使用传感器。在 IO-Link 运行和标
准 I/O 运行中，所有自动化功能和其他参数设置均有效（例外：时间戳）。在标准
I/O 运行中，通过针脚 4/黑色缆芯或通过针脚 5/灰色缆芯输出二进制开关信号。
IO-Link 的功能性请参阅随附的光电传感器 IO-Link 使用说明书或登录
www.sick.com 根据设备订货号下载。
51 调试
51.1 检查使用条件：
检查使用条件：使用随附的图表 [参照 H] 调整感应距离和物体距离，或背景及物体
的反射能力（x = 感应距离，y = 以 mm 为单位的物体和背景之间的最小距离（物体
反射比/背景反射比）（反射比：6% = 黑色，90 % = 白色（DIN 5033 规定的标准
白））。
产品说明 50
8018110.1BVZ / 2021-05-18 | SICK
Subject to change without notice
