SICK PowerProx WTT12L User Manual

59 コミッショニング
59.1 使用条件の点検:
使用条件の点検: 検出範囲と対象物または背景への距離、ならびに対象物の反射率
を対応する図 [H を参照] に従って調整します (x = 検出範囲、y = 対象物と背景の
最小距離 [mm] (対象物反射率 / 背景反射率)) (反射率: 6 % = 黒、90 % = 白 (DIN
5033 に準拠した白))。

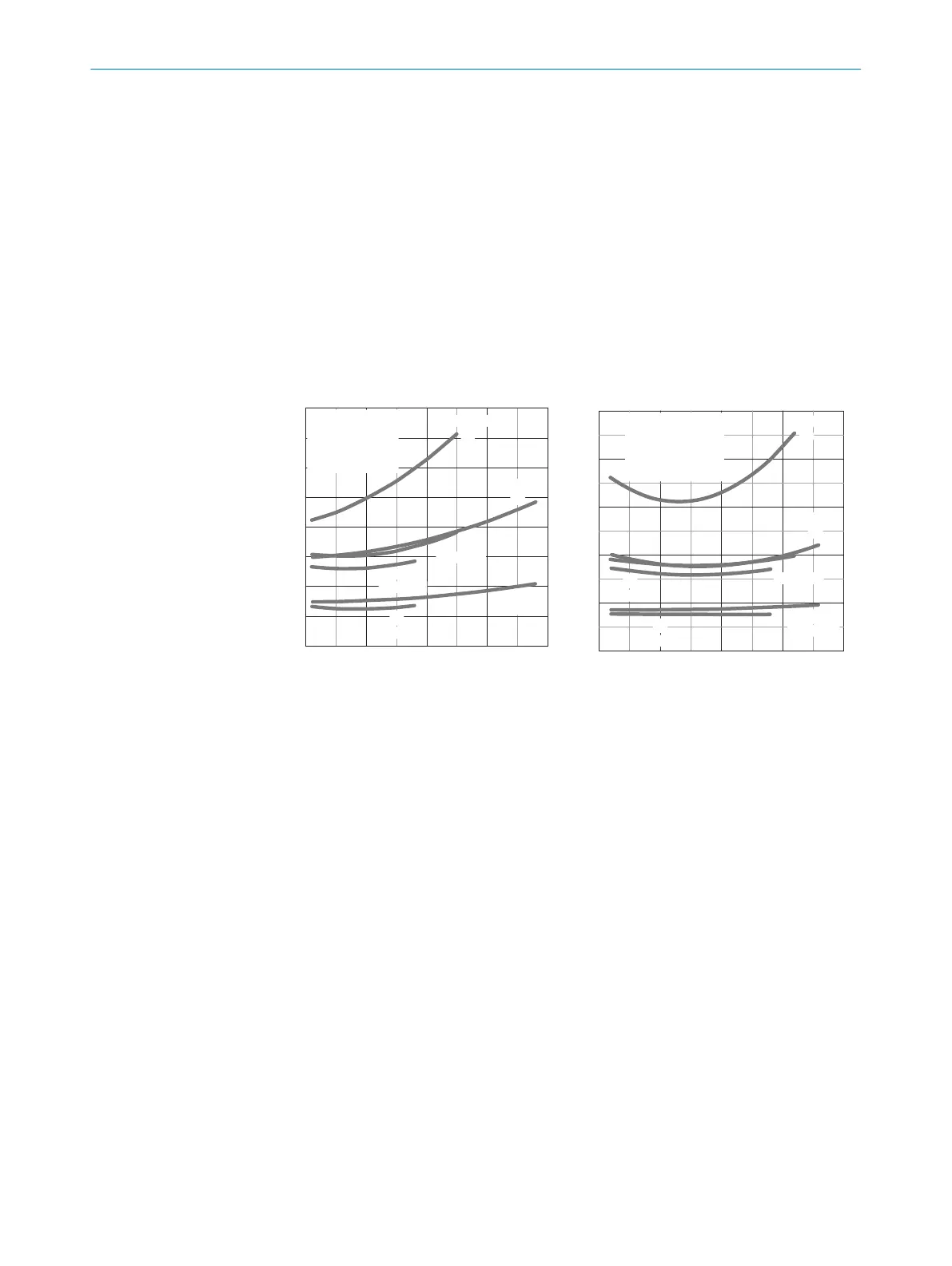

背景抑制のための最低必要距離 (= y) は図 [H を参照 15] から以下のように読み
取ることができます:
例: x = 1000 mm、y = 20 mm。つまり背景は、対象物後ろの距離が 20 mm を上
回ると抑制されます。
0
5
(0.2)
10
(0.39)
15
(0.59)
20
(0.79)
25
(0.98)
30
(1.18)
35
(1.38)
40
(1.57)
0
1
6%/90%
2
6%/90%
90%/90%
5
4
90%/90%
3
6%/90%
6
90%/90%
Min. distance from object to background in mm (inch)
1,000
(39.37)
2,000
(78.74)
3,000
(118.11)
4,000
(157.48)
Distance in mm (inch)
1) -Bxx3x: 6 % / 90 %
2) -Bxx3x: 90 % / 90 %
3) -Bxx6x: 6 % / 90 %
4) -Bxx6x: 90 % / 90 %
5) -Bxx4x: 6 % / 90 %
6) -Bxx4x: 90 % / 90 %
図: H-1
0
4
5
6
90%/90%
90%/90%
90%/90%
1
6%/90%
2
3
6%/90%
6%/90%
30
(1.18)
20
(0.79)
10
(0.39)
50
(1.97)
40
(1.57)
500
(19.69)
1,000
(39.37)
1,500
(59.06)
2,000
(78.74)
Min. distance from object to background in mm (inch)
Distance in mm (inch)
1) -Bxx1x: 6 % / 90 %
2) -Bxx1x: 90 % / 90 %
3) -Bxx5x: 6 % / 90 %
4) -Bxx5x: 90 % / 90 %
5) -Bxx2x: 6 % / 90 %
6) -Bxx2x: 90 % / 90 %
図: H-2
59.2 取り付け
適切なブラケットを使用してセンサを取り付けます（SICK 付属品カタログを参
照）。
センサの締め付けトルクの最大許容値 0.8 Nm に注意してください。
センサに対して対象物が検出可能な方向にあることを確認してください。
コミッショニング 59
8018110.1BVZ / 2021-05-18 | SICK
