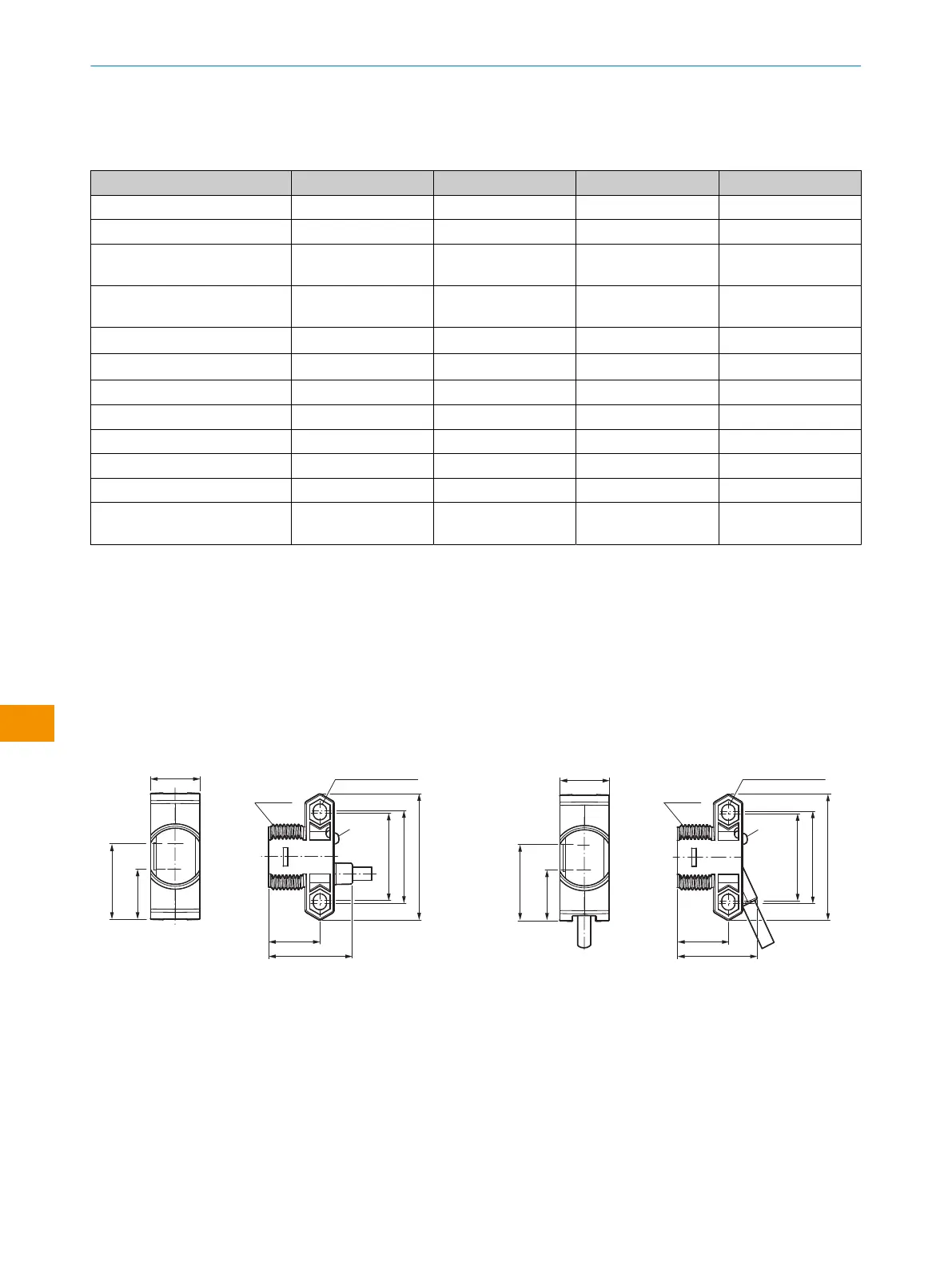

10 Dane techniczne
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
Polaryzacja
✓ ✓
- -
Zasięg (zodbłyśnikiem PL80A) 6.8 m 4.2 m 7.9 m 5.0 m
Maks. zasięg (zodbłyśnikiem
PL80A)
7.8 m 5.0 m 9.0 m 6.2 m
Rozmiar plamki świetlnej /
odległość
11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
Napięcie zasilające U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
Prąd wyjściowy I
maks.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
Częstotliwość przełączania 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
Czas odpowiedzi 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
Stopień ochrony IP67 IP67 IP67 IP67
Klasa ochrony III III III III
Układy zabezpieczające A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
Temperatura otoczenia pod‐
czas pracy
–40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
Wartości graniczne
Przyłącza U
B
zabezpieczone przed zmianą polaryzacji
Tętnienie resztkowe maks. 5V
ss
2)
Ze współczynnikiem jasno/ciemno 1:1
3)
Czas biegu sygnału przy obciążeniu rezystancyjnym
4)
A = przyłącza U
B
zabezpieczone przed zamianą biegunów
B =wejścia i wyjścia zabezpieczone przed zamianą biegunów
D = wyjścia odporne na przetężenie i zwarcie
10.1 Rysunek wymiarowy
Tabela 5: Rysunek wymiarowy
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
Rysunek 5: ZLx18-1xxxxx / ZLx18-Axxxxx, przewód
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
Rysunek 6: ZLx18-2xxxxx / ZLx18-Bxxxxx, przewód
