M18 x 1
23.6 (0.93)
34 (1.34)
3
4
Ø 24
(0.94)
33.3 (1.31)
11.3
(0.44)
15.1 (0.59)
9.1
(0.36)
1
2

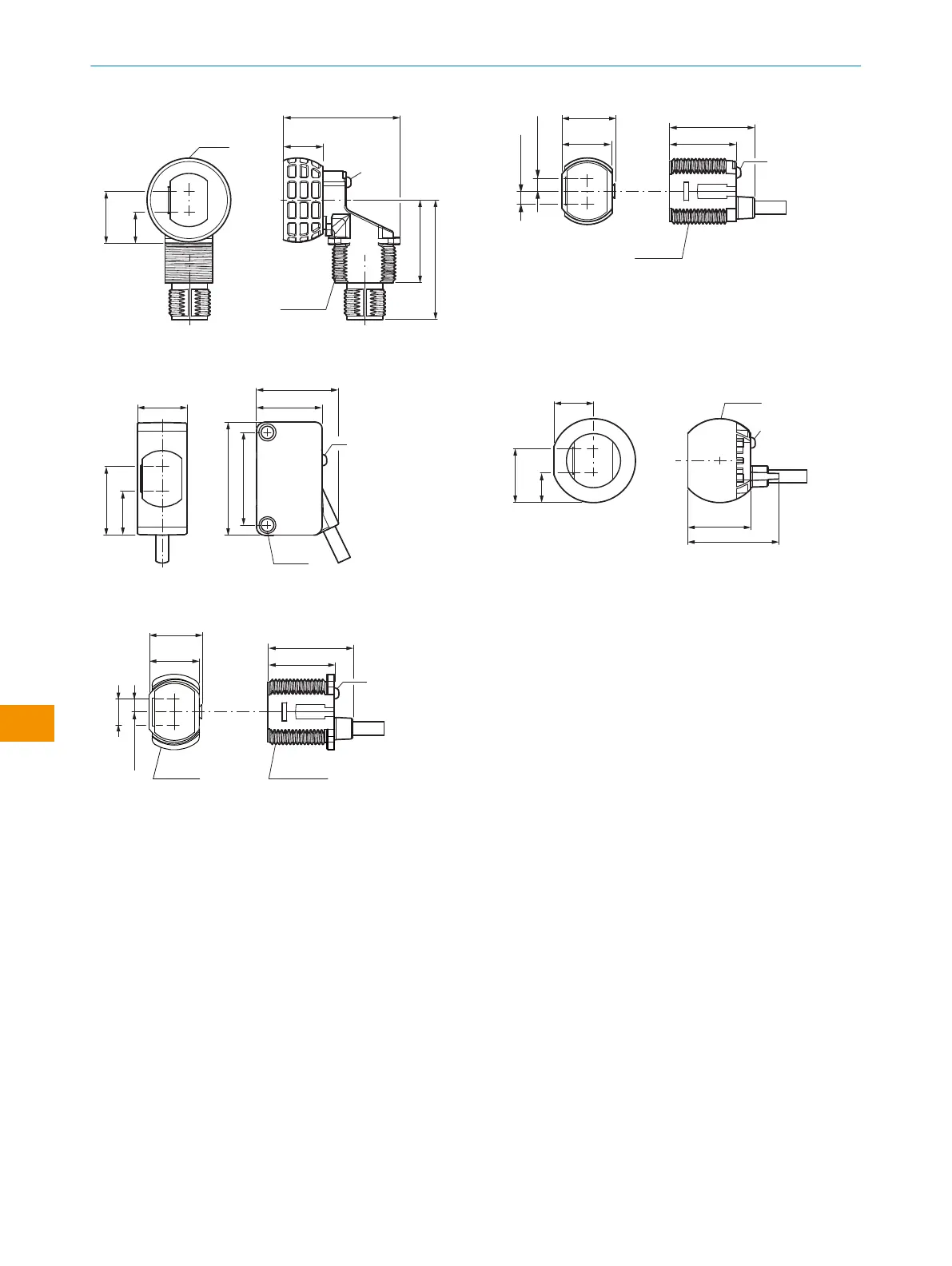

Rysunek 15: ZLx18-5xx4Ax / ZLx18-Exx4Ax
4
3
23 (0.91)
14.4 (0.57)
18 (0.71)
13.6
(0.54)
2
1
M18 x 1
3.5 (0.14)
3.5 (0.14)
Rysunek 16: ZLx18-6xxxxx / ZLx18-Fxxxxx, przewód
4
3
1
2
22.4 (0.88)
18 (0.71)
13.6
(0.54)
31 (1.22)
12 (0.47)
19 (0.75)
25.4 (1.0)
Ø 3.5
(0.14)
Rysunek 17: ZLx18-7xxxxx / ZLx18-Gxxxxx, przewód
4
3
1
2
Ø 24
(0.94)
18 (0.71)
26 (1.02)
11.3
(0.44)
8.5
(0.33)
15.5 (0.61)
Rysunek 18: ZLx18-8xxxxx / ZLx18-Hxxxxx, przewód
Ø 20.5
(0.81)
4
3
23 (0.91)
18 (0.71)
12
M18 x 1
14.4 (0.57)
13.6
(0.54)
3.5 (0.14)
3.5
(0.14)
Rysunek 19: ZLx18-9xxxxx / ZLx18-Jxxxxx, przewód
1
oś optyczna, nadajnik
2
oś optyczna, odbiornik
3
Wskaźniki stanu LED
4
podłączenie / odciążenie
11 Załącznik
11.1 Zgodności icertyfikaty
Na stronie www.sick.com znajdziesz deklaracje zgodności, certyfikaty iaktualną
instrukcję eksploatacji produktu. Wpolu wyszukiwania należy podać numer katalogowy
produktu (numer katalogowy: patrz dane na tabliczce znamionowej wpolu „P/N” lub
„Ident. no.”).
