10 Dados técnicos
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
Polarização
✓ ✓
- -
Distância de comutação (com
refletor PL80A)
6.8 m 4.2 m 7.9 m 5.0 m
Distância de comutação máx.
(com refletor PL80A)
7.8 m 5.0 m 9.0 m 6.2 m
Tamanho do ponto de luz / dis‐
tância
11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
Tensão de alimentação U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
Corrente de saída I
max.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
Frequência de comutação 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
Tempo de resposta 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
Tipo de proteção IP67 IP67 IP67 IP67
Classe de proteção III III III III
Circuitos de proteção A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
Temperatura ambiente, opera‐
ção
–40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
Valores-limite conexões
U
B
seguras contra inversão de polaridade
ondulação residual máx. 5V
ss
2)
Com proporção sombra/luz 1:1
3)
Tempo de funcionamento do sinal com carga ôhmica
4)
A = conexões protegidas contra inversão de pólos U
B
B = Entradas e saídas protegidas contra polaridade inversa
D = Saídas protegidas contra sobrecorrente e curto-circuito

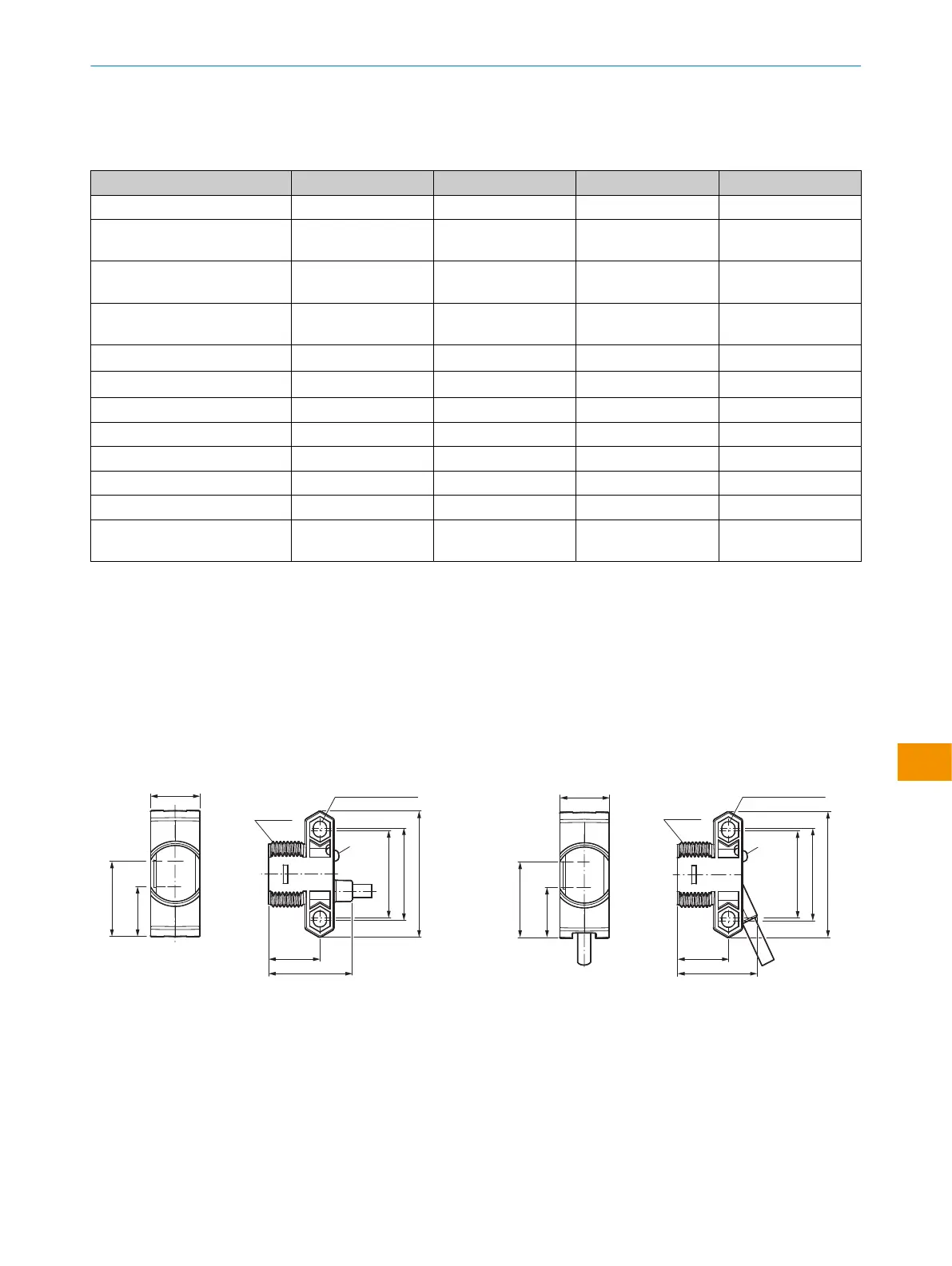

10.1 Desenhos dimensionais
Tabela 5: Desenhos dimensionais
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
Figura 5: ZLx18-1xxxxx/ZLx18-Axxxxx, cabo
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
Figura 6: ZLx18-2xxxxx/ZLx18-Bxxxxx, cabo
