SICK ZLD18 - Uruchamianie

6 Uruchamianie

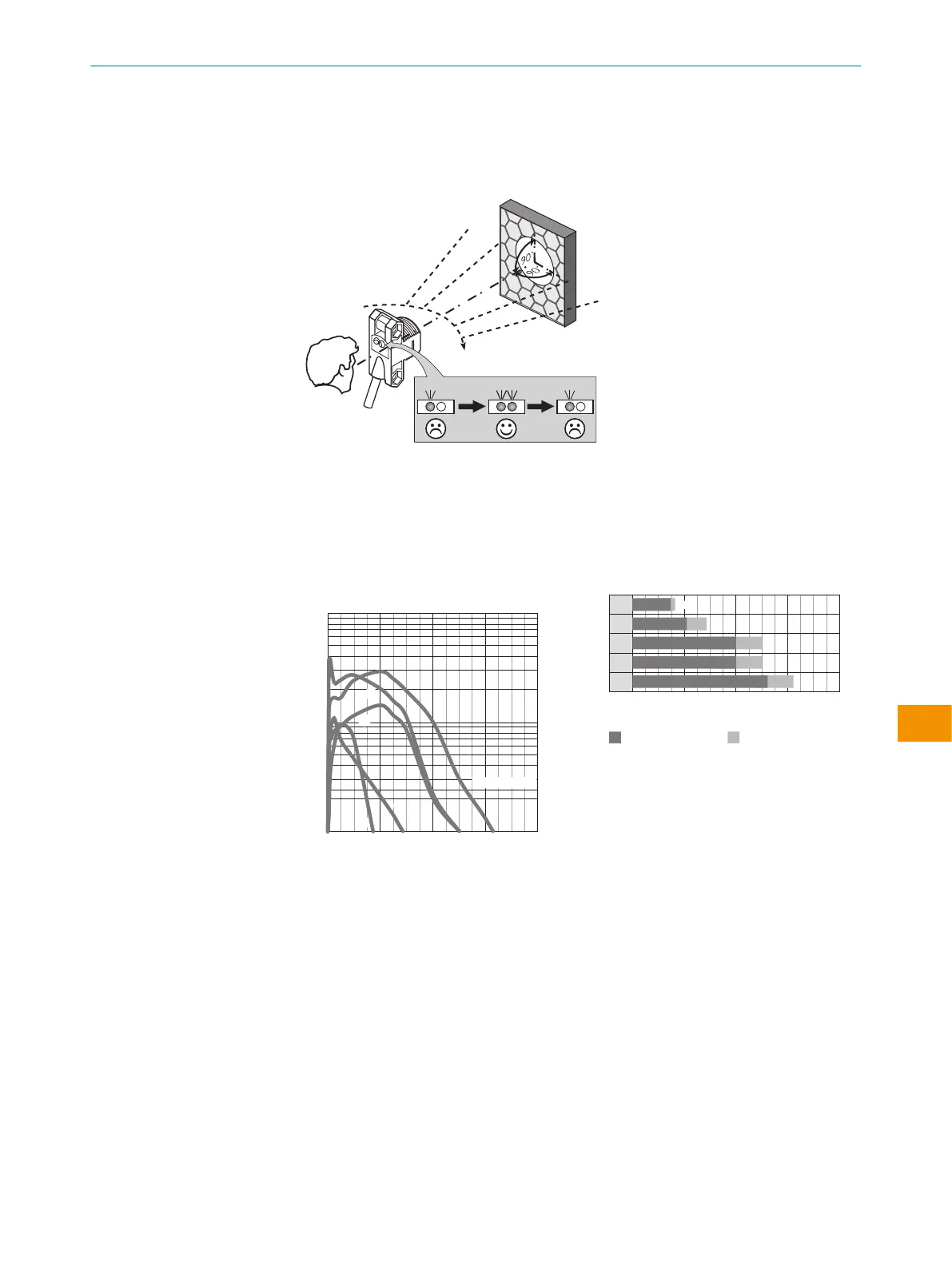

1 Ustawianie
Rysunek 2: Ustawianie
2 Zasięg
Wyregulować odległość między czujnikiem aodbłyśnikiem zgodnie zodpowiednim schema‐
tem [zob. rysunek 3] (x = zasięg, y = rezerwa działania).
Po zakończeniu ustawiania przesunąć nieprzezroczysty obiekt na tor wiązki świetlnej. Użyć
tabela 1, aby sprawdzić funkcję. Jeżeli wyjście przełączające nie zachowuje się zgodnie
z tabela 1, należy sprawdzić warunki zastosowania.
0
100
10
1
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
Function reserve
Distance in m (feet)
4
2
1
3
5
Sensing range
Rysunek 3: Krzywa charakterystyczna
1
PL23FT
2
PL20A
3
P250
4
PL40A
5
PL80A
Sensing range Sensing range typ. max.
1
2
3
4
5
0
1.5
0
2.1 2.9
0
4.0 5.0
5.0
0
0
5.4 6.2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
4.0
1.7
Rysunek 4: Pasek wskaźnikowy
3 Ustawianie czułości
Czujnik, który nie wymaga ustawień: czujnik został fabrycznie wyregulowany na maksy‐
malną czułość ijest gotowy do pracy.
INSTRUKCJA EKSPLOATACJI
8021946.1HW1 /2022-11-14 | SICK I N S T R U K C J A E K S P L O A TA C J I | ZLD18/ZLE18
101
Z zastrzeżeniem zmiany bez powiadomienia
pl
