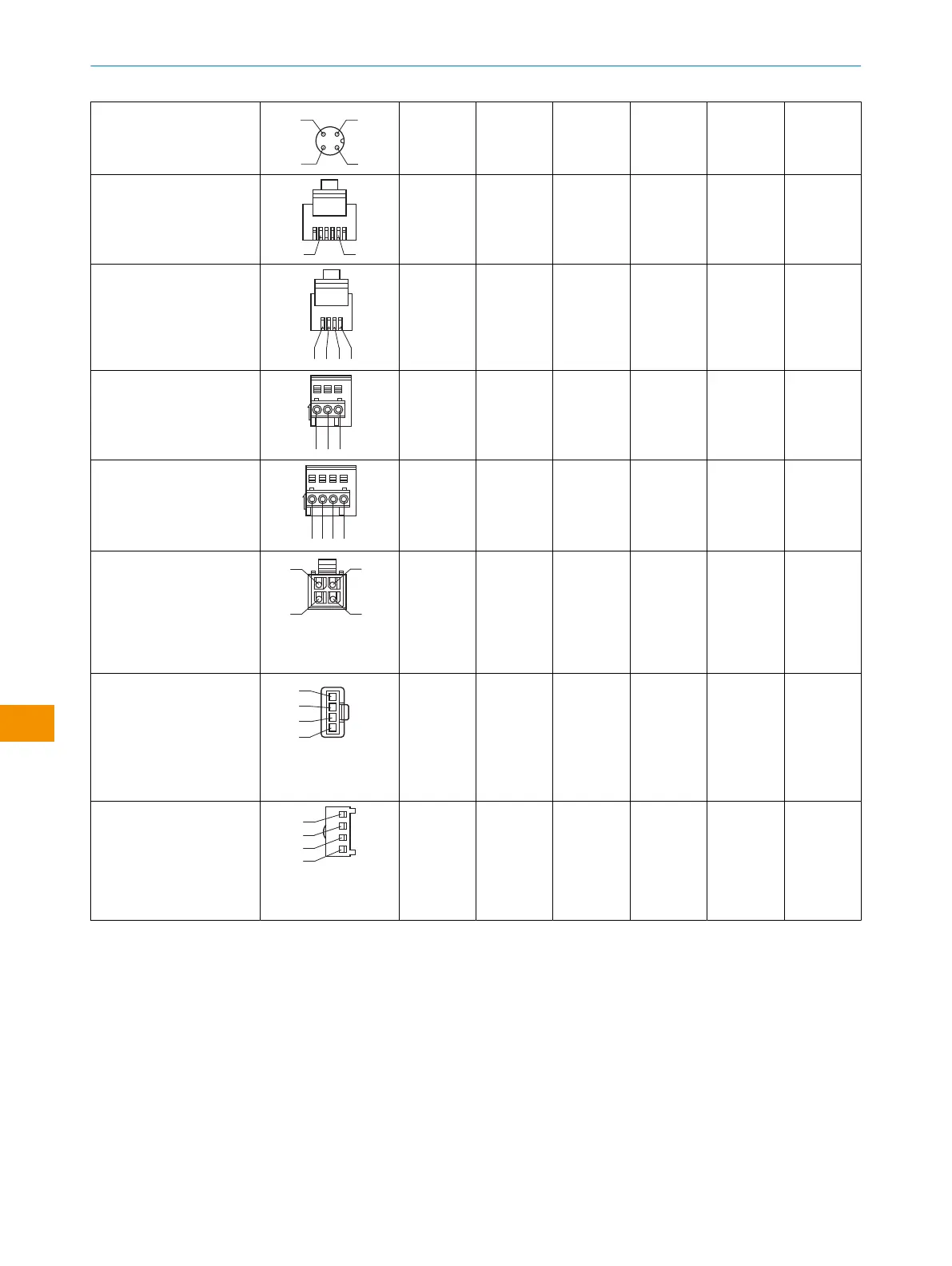

SICK ZLD18 - Page 100

-xxx4xx
M12, 4p
3
4
1
2
+ (L+)
(BN)
Q2
(WH)
- (M)
(BU)
Q1
(BK)
- -
-xxxAxx
RJ12
2 5
niepodłą‐
czony
+ (L+)
(BN)
Q1
(BK)
Q2
(WH)
- (M)
(BU)
niepodłą‐
czony
-xxxBxx
RJ9
1 2
3 4
+ (L+)
(BN)
Q2
(WH)
- (M)
(BU)
Q1
(BK)
- -
-xxxCxx
Wago 733-103
3
2 1
+ (L+)
(BN)
Q1
(BK)
- (M)
(BU)
- - -
-xxxDxx
Wago 733-104
34 2 1
+ (L+)
(BN)
Q1
(BK)
- (M)
(BU)
Q2
(WH)
- -
-xxxExx
Molex 23025-0400 (2x2)
34
12
Q1
(BK)
Q2
(WH)
+ (L+)
(BN)
- (M)
(BU)
- -
-xxxFxx
Tyco 1445022-4 (1x4)
1
2
3
4
+ (L+)
(BN)
Q2
(WH)
- (M)
(BU)
Q1
(BK)
- -
-xxxGxx
Wuerth 61900411621
(1x4)
1
2
3
4
+ (L+)
(BN)
Q2
(WH)
- (M)
(BU)
Q1
(BK)
- -
1)
Widok przyłączy zprzodu
5.1 Wskazówki dotyczące dopuszczenia UL
Niebieskie typy obudów (Zxx18-1xxxxx ... Zxx18-9xxxxx):
•
Typ 1 obudowy
Przezroczyste typy obudów (Zxx18-Axxxxx ... Zxx18-Jxxxxx):
•
Typ 1 obudowy
•
Wymagane zasilanie elektryczne Class 2
