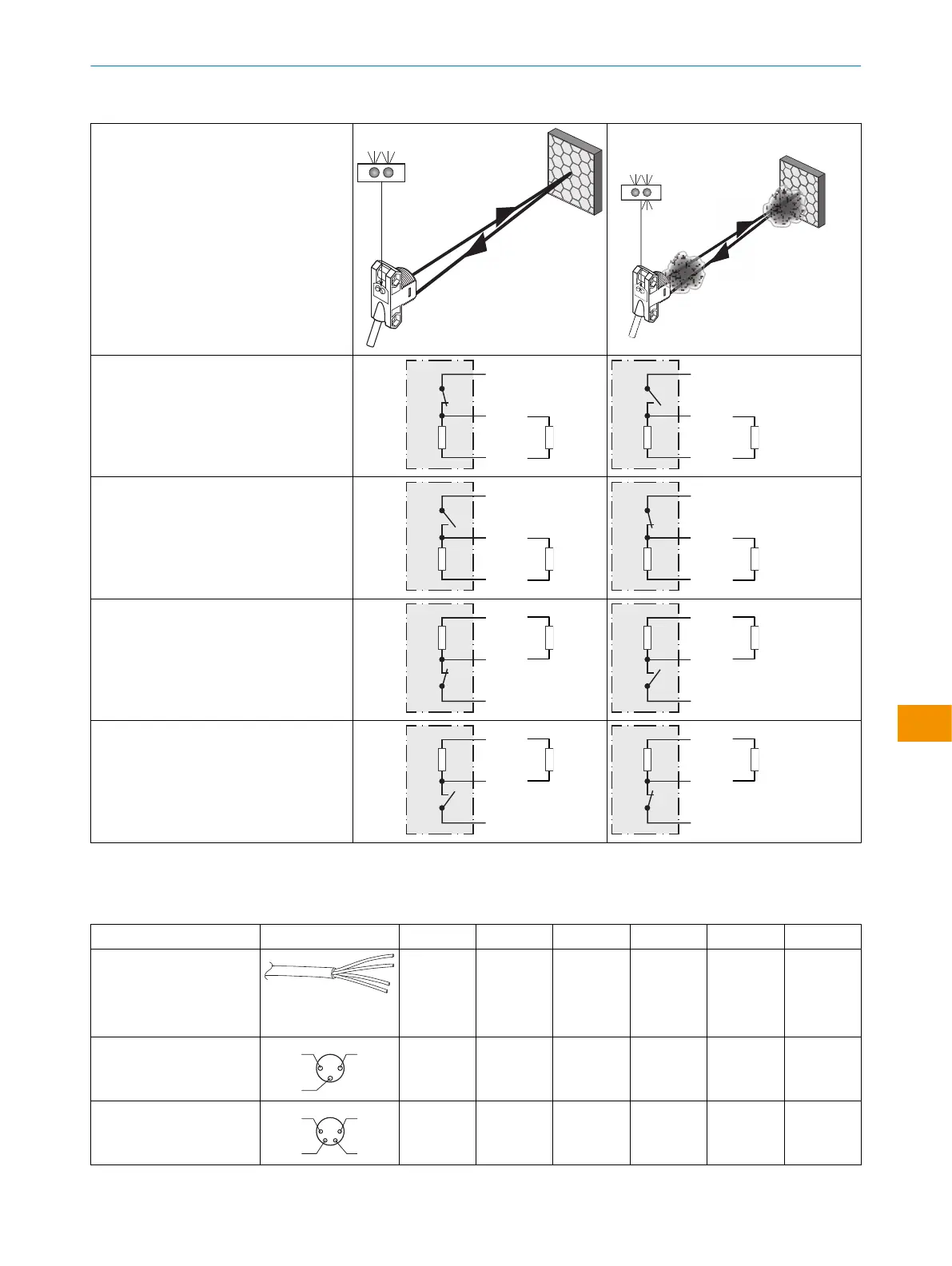

Tabela 2: Obsługa alarmu/kondycji
ZLD18/ZLE18
-xx_xxx = wyjście Q2
Kondycja/alarm zawsze jest na wyjściu
Q2
-xxRxxx
Kondycja, PNP (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xxTxxx
Alarm, PNP (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xxQxxx
Kondycja, NPN (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xxSxxx
Alarm, NPN (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Tabela 3: Układ styków przyłącza
Zxx18 Wykres Styk 1 Styk 2 Styk 3 Styk 4 Styk 5 Styk 6
-xxx1xx
0,14mm
2
AWG26
+ (L+)
BN
Q2
WH
- (M)
BU
Q1
BK
- -
-xxx2xx
M8, 3p
3
4
1
+ (L+)
(BN)
- - (M)
(BU)
Q1
(BK)
- -
-xxx3xx / -xxx5xx
M8, 4p
3
4
2
1
+ (L+)
(BN)
Q2
(WH)
- (M)
(BU)
Q1
(BK)
- -
