2 Безопасность
2.1 Использование по назначению
ZLD18 / ZLE18 оптоэлектронный, фотоэлектрический, светоотражающий датчик
(далее «датчик») для оптического, бесконтактного обнаружения объектов, животных
и людей. Требуется отражатель для работы данного изделия. Если изделие использо‐
вано для любой другой цели или модифицировано любым способом, то любая гаран‐
тийная рекламация против компании SICK AG станет недействительной.
2.2 Общие указания по технике безопасности
Подключение, монтаж и конфигурацию устройства разрешается выпол‐
нять только обученным специалистам.
Данное устройство не является предохранительным устройством в кон‐
тексте директивы по работе с машинным оборудованием.
Не устанавливайте устройство в местах, испытывающих воздействие
прямого ультрафиолетового излучения (солнечного света) или прочих
атмосферных явлений.
Устройство должно быть надлежащим образом защищено от влаги и
грязи.
3 Описание изделия
3.1 Эксплуатация и индикаторы состояния

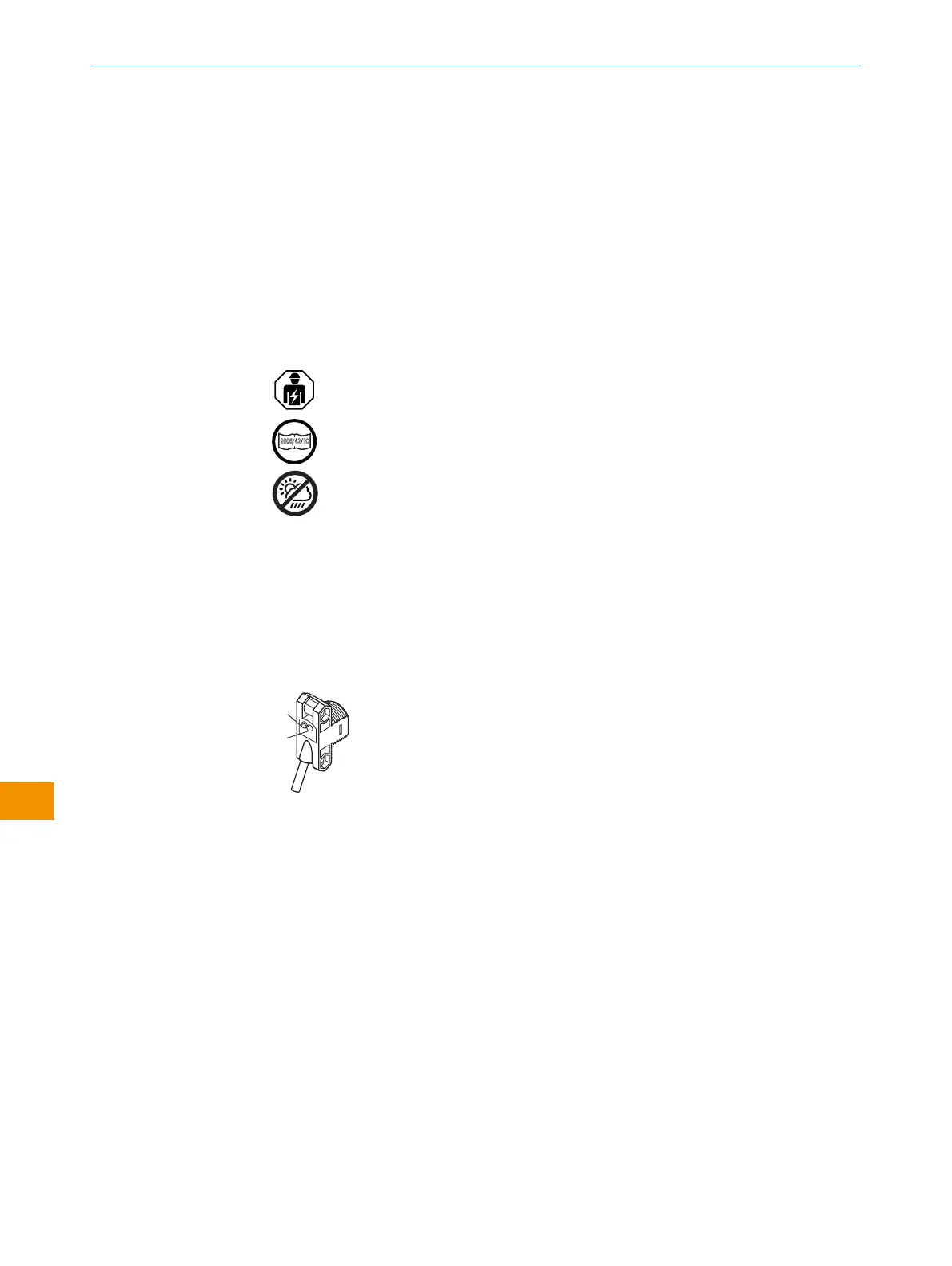

Рисунок 1: Индикаторы состояния
1
Светодиодный индикатор (зеленый): питание
2
Светодиодный индикатор (оранжевый): прием света
4 Монтаж
Установите датчик и отражатель на подходящем крепёжном уголке (см. программу
принадлежностей от SICK). Выровняйте датчик и отражатель друг относительно друга.
5 Электрическое подключение
Подключение датчиков должно производиться при отключенном напряжении пита‐
ния (U
V
= 0В). В зависимости от типа подключения следует принять во внимание
следующую информацию:
– Штепсельный разъём: расположение выводов
– Кабель: цвет жилы
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
126
И Н С Т Р У К Ц И Я П О Э К С П Л У АТ А Ц И И | ZLD18/ZLE18 8021946./1HW1 /2022-11-14 | SICK
Возможны изменения без уведомления
