SICK ZLD18 - 产品说明; 电气安装

2.2 一般安全提示
产品的连接、安装和配置只能由经过培训的专业人员进行。
2006/42/EC
NO
SAFETY
根据欧盟机械指令，本产品并非安全相关装置。
请勿将产品安装在处于直接的紫外线（阳光）照射下或受其它气候影响
的位置。
需充分保护产品免受潮湿和污物影响。
3 产品说明
3.1 运行和状态指示灯
1
2

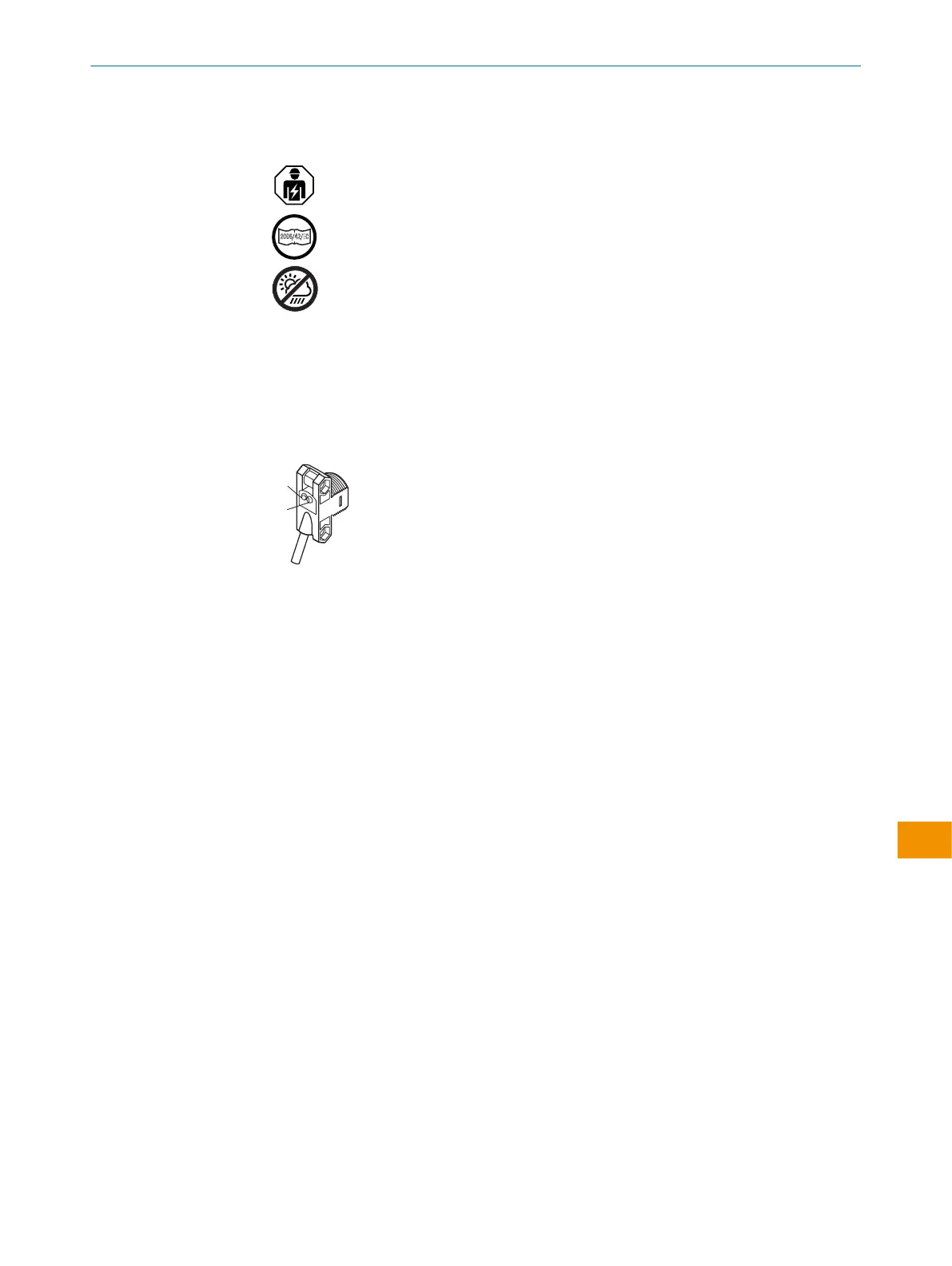

插图 1: 状态指示灯
1
LED 指示灯（绿色）：电源
2
LED 指示灯（橙色）：已接收光
4 安装
将传感器和反射器安装在合适的安装支架上（参见 SICK 附件说明书）。相互对准
传感器和反射器。
5 电气安装
必须在无电压状态（U
V
= 0V）连接传感器。依据不同连接类型，注意下列信息：
– 插头连接：引线分配
– 电缆：芯线颜色
完成所有电气连接后，才可施加或接通电压供给（U
V
>0V）。
表 1-3 中所用连接术语的说明：
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
n. c.= 未连接
Q1 = 开关输出端 1
Q2 = 开关输出端 2
L+ = 供电电压 (U
v
)
M = 接地
L.ON = 亮动
D.ON = 暗动
操作指南
