SICK ZLD18 - 技术数据

10 技术数据
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
极化
✓ ✓
- -
开关距离（带反射器
PL80A）
6.8 m 4.2 m 7.9 m 5.0 m
最大开关距离（带反射器
PL80A）
7.8 m 5.0 m 9.0 m 6.2 m
光点尺寸/距离 11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
供电电压 U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
输出电流 I
max.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
开关频率 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
响应时间 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
防护类型 IP67 IP67 IP67 IP67
防护等级 III III III III
保护电路 A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
运行环境温度 –40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
U
B
接口反极性保护
残余纹波限值最大 5V
ss
2)
明暗比为 1:1
3)
信号传输时间（电阻负载时）
4)
A = U
B
接口（已采取反极性保护措施）
B = 具有反极性保护的输入端和输出端
D = 抗过载电流和抗短路输出端
10.1 尺寸图

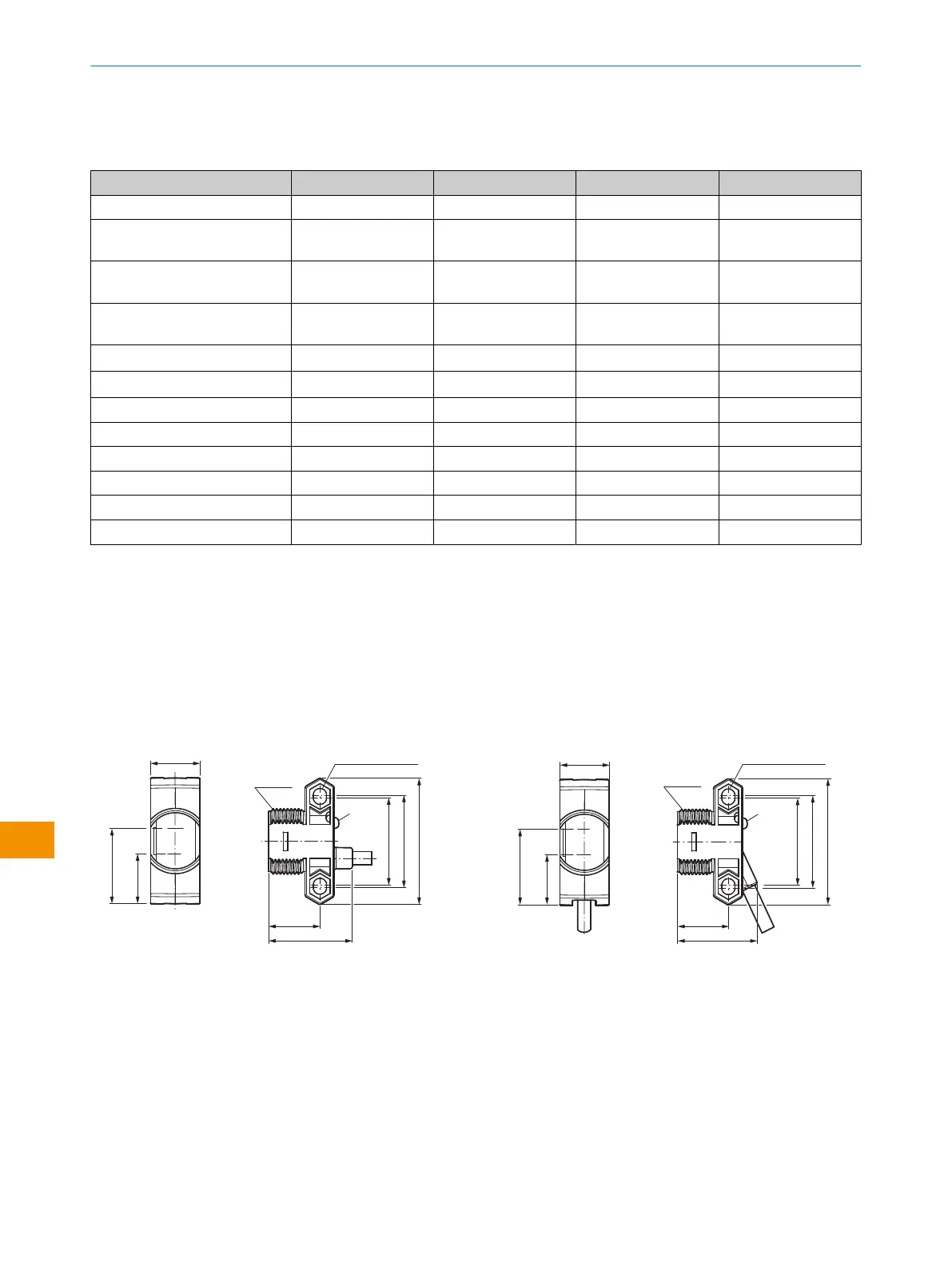

表格 5: 尺寸图
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
插图 5: ZLx18-1xxxxx/ZLx18-Axxxxx，电缆
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
插图 6: ZLx18-2xxxxx/ZLx18-Bxxxxx，电缆
