2 Dla Państwa bezpieczeństwa
2.1 Przeznaczenie
ZLD18 / ZLE18 to optoelektroniczny fotoprzekaźnik refleksyjny (zwany dalej „czujni‐
kiem”) do optycznej, bezkontaktowej detekcji obiektów, zwierząt i osób. Do działania
tego produktu wymagany jest odbłyśnik. Jeśli produkt jest używany do innych celów lub
w jakikolwiek sposób modyfikowany, wygasają wszelkie roszczenia gwarancyjne wobec
firmy SICK AG.
2.2 Ogólne instrukcje bezpieczeństwa
Podłączanie, montaż ikonfiguracja produktu mogą być wykonywane
wyłącznie przez przeszkolony personel specjalistyczny.
2006/42/EC
NO
SAFETY
Produkt ten nie stanowi elementu związanego zbezpieczeństwem wrozu‐
mieniu dyrektywy maszynowej.
Nie należy instalować produktu wmiejscach narażonych na bezpośrednie
promieniowanie UV (światło słoneczne) lub inne warunki pogodowe.
Produkt musi być odpowiednio chroniony przed wilgocią izanieczyszcze‐
niami.
3 Opis produktu
3.1 Wskaźniki działania i stanu
1
2

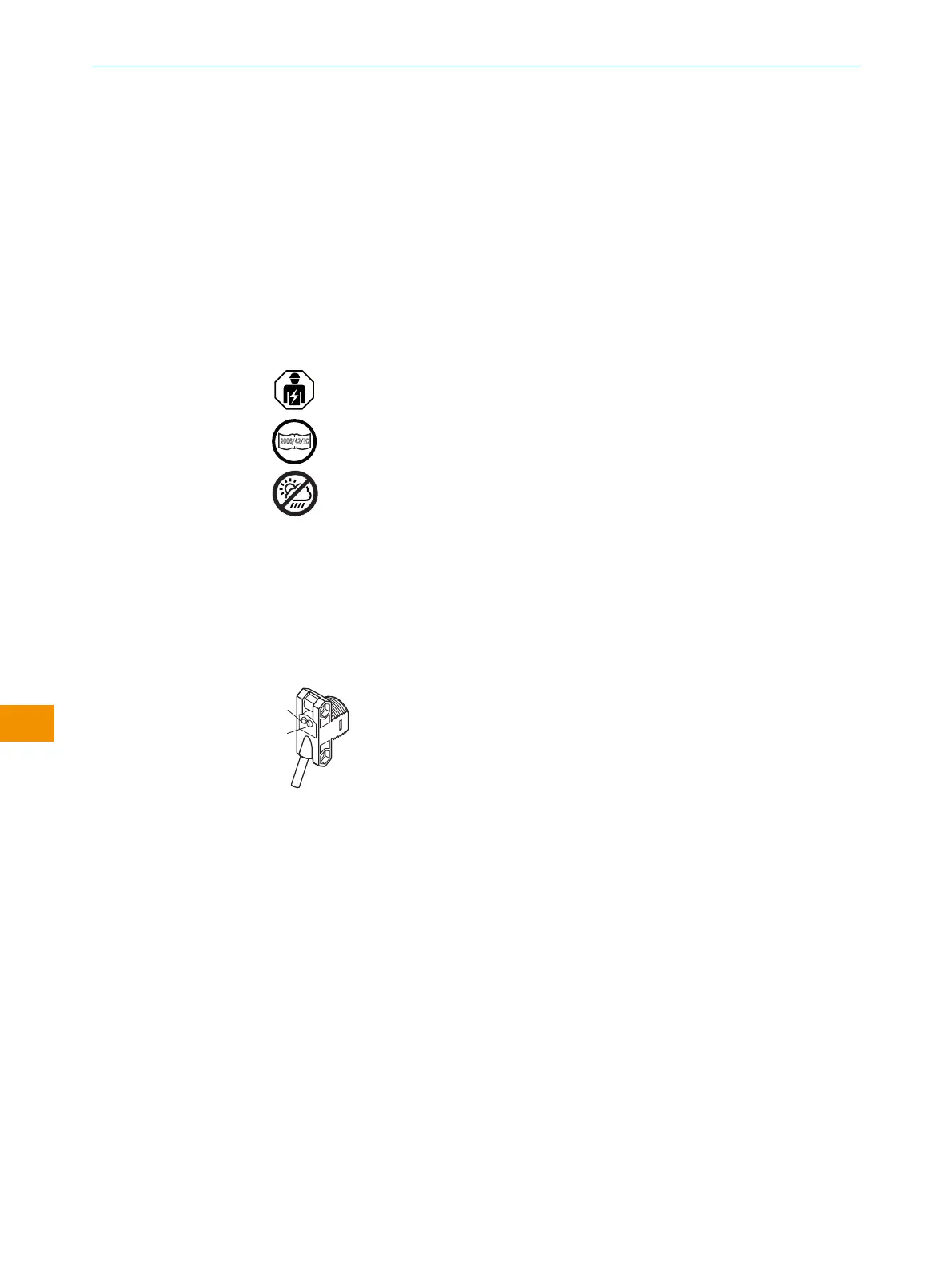

Rysunek 1: Wskaźniki stanu
1
Wskaźnik LED (zielony): zasilanie
2
Wskaźnik LED (pomarańczowy): światło odbierane
4 Montaż
Zamontować czujnik iodbłyśnik, używając odpowiednich uchwytów montażowych (zob.
oferta akcesoriów SICK). Wyrównać czujnik iodbłyśnik względem siebie.
5 Instalacja elektryczna
Czujniki muszą być podłączane w stanie beznapięciowym (U
V
= 0V). W zależności od
rodzaju połączenia należy przestrzegać następujących wskazówek:
– Połączenie wtykowe: przyporządkowanie styków
– Przewód: kolor żyły
Doprowadzić napięcie / włączyć zasilanie elektryczne (U
V
>0V) dopiero po wykonaniu
wszystkich przyłączy elektrycznych.
