Objaśnienia nazewnictwa dotyczącego przyłączy używanego w tabelach 1–3:
BN = brązowy
WH = biały
BU = niebieski
BK = czarny
n.c. = niepodłączony
Q1 = wyjście przełączające1
Q2 = wyjście przełączające2
L+ = napięcie zasilające (Uv)
M = przewód wspólny
L.ON = załączany przez światło
D.ON = załączany przez ciemność
WSKAZÓWKA
Wyjścia czujników mogą być wyposażone w ustawione fabrycznie opóźnienie włączenia
i/lub opóźnienie wyłączenia. Wskazuje na to przyrostek Txx na końcu numeru modelu
(Zxx18-xxxxTxx).
Szczegóły dotyczące podłączenia i wyjścia:

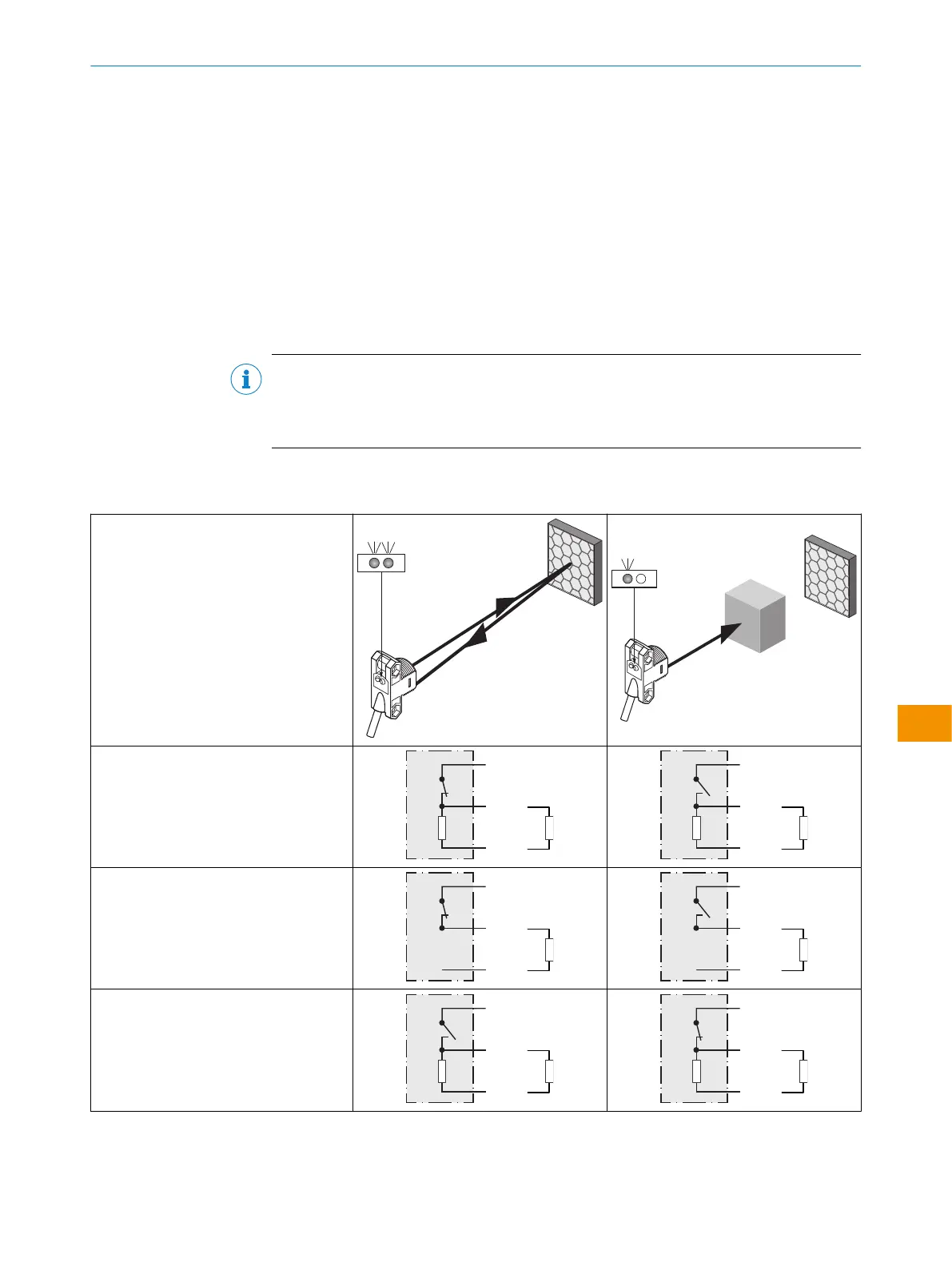

Tabela 1: Działanie wyjścia
ZLD18/ZLE18
-x_xxxx = wyjście Q1
-xx_xxx = wyjście Q2
-xPxxxx
-x8xxxx
-xxPxxx
L.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xHxxxx
-x4xxxx
-xxHxxx
L.ON, PNP Open Collector Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xFxxxx
-x2xxxx
-xxFxxx
D.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
