SICK ZLD18 - Inbetriebnahme

6 Inbetriebnahme
1 Ausrichtung
Sensor auf geeigneten Reflektor ausrichten. Positionierung so wählen, dass das Infrarot‐
licht (nicht sichtbar) in der Mitte des Reflektors auftrifft. Die korrekte Ausrichtung kann nur
über die Anzeige-LEDs erkannt werden. Siehe dazu Abbildung 2]. Der Sensor muss freie
Sicht auf den Reflektor haben, es darf sich kein Objekt im Strahlengang befinden. Es ist
darauf zu achten, dass die optischen Öffnungen von Sensor und Reflektor vollständig frei
sind.

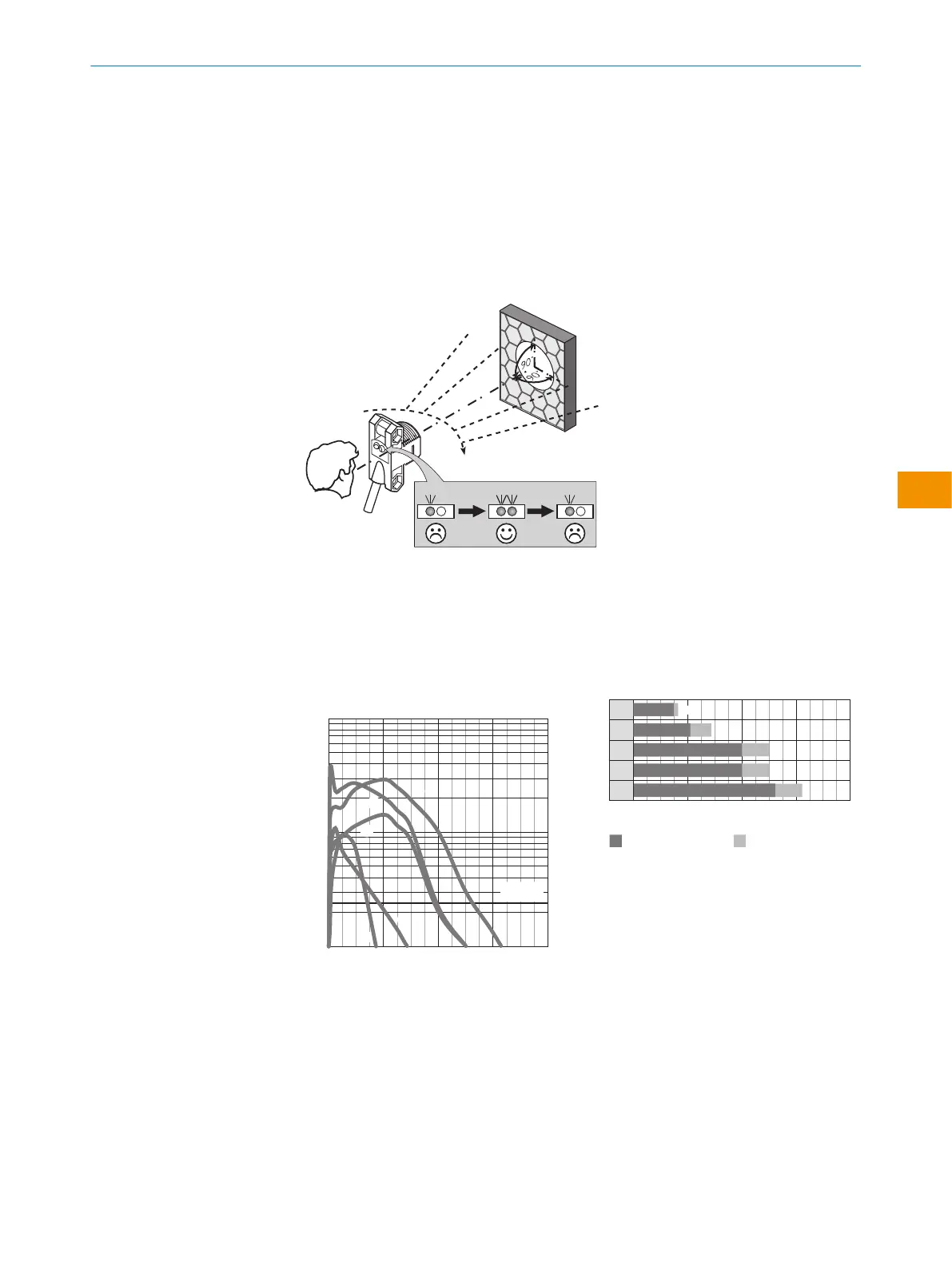

Abbildung 2: Ausrichtung
2 Schaltabstand
Den Abstand zwischen Sensor und Reflektor gemäß dem entsprechenden Diagramm
anpassen [siehe Abbildung 3] (x= Schaltabstand, y= Funktionsreserve).
Nach der Ausrichtung ein nicht transparentes Objekt im Strahlengang platzieren. Mithilfe
von Tabelle 1 die Funktion überprüfen. Wenn sich der Schaltausgang nicht entsprechend
Tabelle 1 verhält, die Einsatzbedingungen prüfen.
0
100
10
1
2 4 86
Funktionsreserve
Abstand in m
4
2
1
3
5
Schalt-
abstand
Abbildung 3: Kennlinie
1
PL23FT
2
PL20A
3
P250
4
PL40A
5
PL80A
Schaltabstand Typ. max. Schaltabstand
1
2
3
4
5
0
1,5
0
2,1 2,9
0
4,0 5,0
5,0
0
0
5,4 6,2
0
Abstand in m
2 4 86
4,0
1,7
Abbildung 4: Balkenanzeige
3 Empfindlichkeitseinstellung
Sensor kann nicht eingestellt werden: Der Sensor wurde werkseitig auf maximale Empfind‐
lichkeit eingestellt und ist betriebsbereit.
