Erläuterung der in Tabelle1 bis3 verwendeten Anschlussterminologie:
BN = braun
WH = weiß
BU = blau
BK = schwarz
n.c. = nicht angeschlossen
Q1 = Schaltausgang1
Q2 = Schaltausgang2
L+ = Versorgungsspannung (U
V
)
M = Masse
L.ON = hellschaltend
D.ON = dunkelschaltend
HINWEIS
Die Sensorausgänge sind möglicherweise mit einer werkseitig eingestellten EIN- und/
oder AUS-Verzögerung ausgestattet. Dies ist am Suffix Txx am Ende der Modellnummer
erkennbar (Zxx18-xxxxxxTxx).
Anschluss- und Ausgangsdetails:

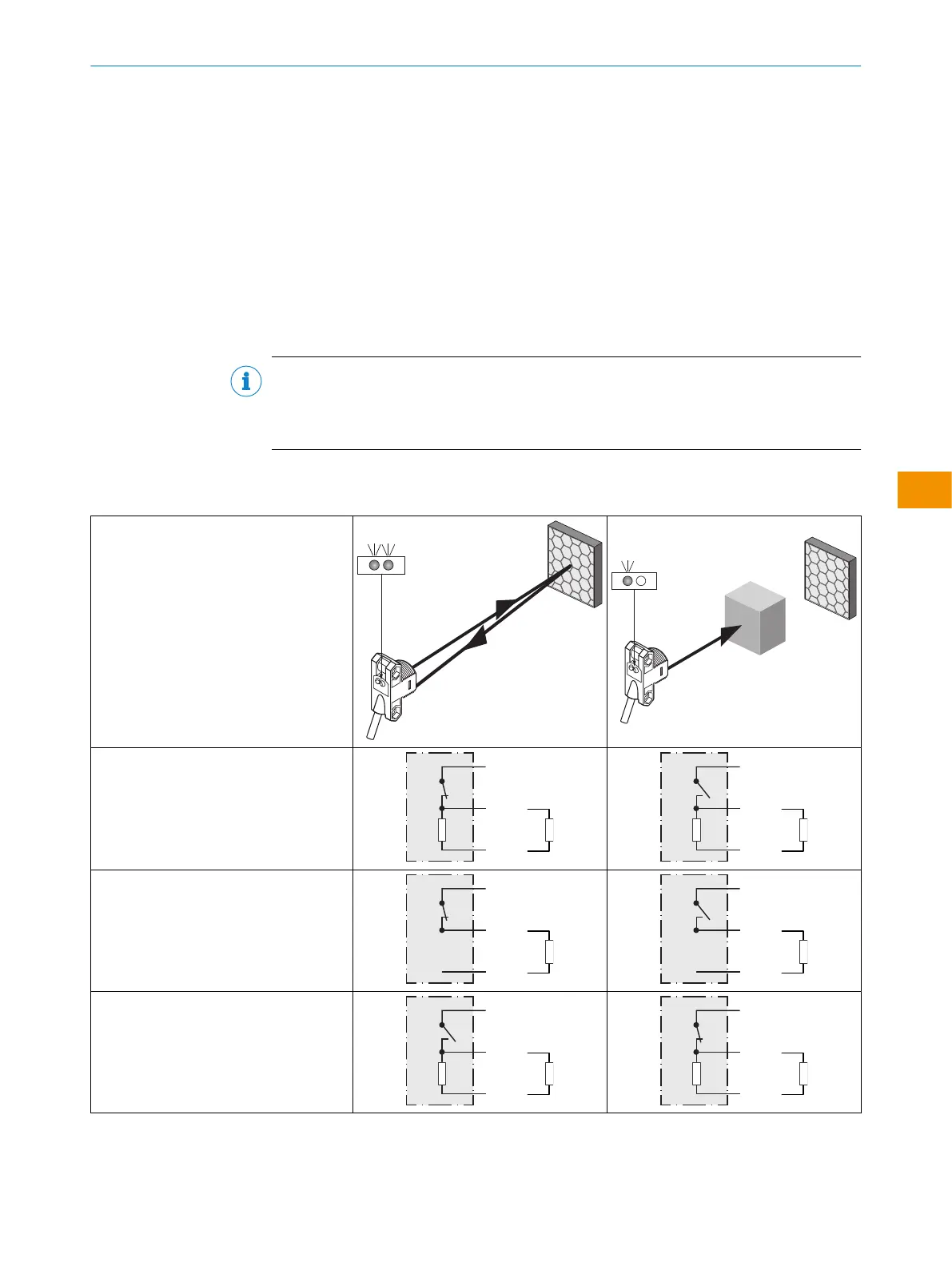

Tabelle 1: Ausgangsfunktion
ZLD18/ZLE18
-x_xxxx = Ausgang Q1
-xx_xxx = Ausgang Q2
-xPxxxx
-x8xxxx
-xxPxxx
L.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xHxxxx
-x4xxxx
-xxHxxx
L.ON, PNP Open Collector Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xFxxxx
-x2xxxx
-xxFxxx
D.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
