SICK ZLD18 - Технические Характеристики

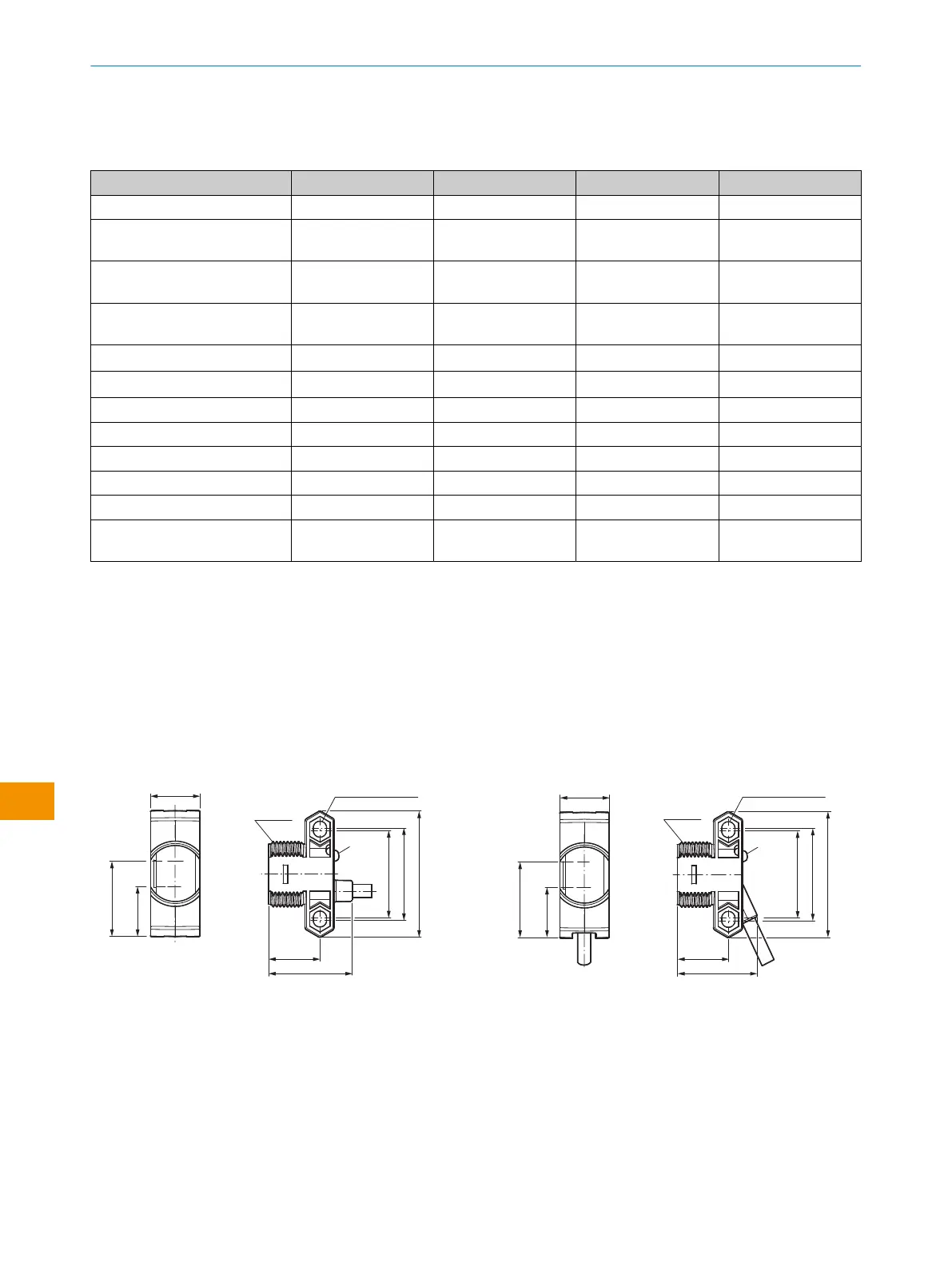

10 Технические характеристики
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
Поляризация
✓ ✓
- -
Расстояние срабатывания (с
отражателем PL80A)
6.8 m 4.2 m 7.9 m 5.0 m
Расстояние срабатывания,
макс. (с отражателем PL80A)
7.8 m 5.0 m 9.0 m 6.2 m
Размер светового пятна / рас‐
стояние
11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
Напряжение питания U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
Выходной ток I
макс.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
Частота переключения 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
Время отклика 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
Класс защиты IP67 IP67 IP67 IP67
Класс защиты III III III III
Схемы защиты A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
Окружающая температура во
время работы
–40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
Предельные значения
Соединения U
B
с защитой от перемены полярности
Остаточная пульсация макс. 5В
ss
2)
Соотношение светлых и темных участков изображения 1:1
3)
Продолжительность сигнала при омической нагрузке
4)
A = U
B
-подключения с защитой от перепутывания полюсов
B = входы и выходы с защитой от перепутывания полюсов
D = выходы защищены от перенапряжения и короткого замыкания
10.1 Масштабные чертежи
Таблица 5: Масштабные чертежи
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
Рисунок 5: ZLx18-1xxxxx/ZLx18-Axxxxx, кабель
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
Рисунок 6: ZLx18-2xxxxx/ZLx18-Bxxxxx, кабель
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
134
И Н С Т Р У К Ц И Я П О Э К С П Л У АТ А Ц И И | ZLD18/ZLE18 8021946./1HW1 /2022-11-14 | SICK
Возможны изменения без уведомления
ru
