Подавать напряжение питания и включать источник напряжения только после завер‐
шения подключения всех электрических соединений (U
V
>0В).
Объяснение терминологии соединений, используемой в таблицах 1-3:
BN = Brown (Коричневый)
WH = White (Белый)
BU = Blue (Синий)
BK = Black (Черный)
n. c. = не подключен
Q1 = переключающий выход 1
Q2 = переключающий выход 2
L+ = питающее напряжение (V
S
)
M = вес
L.ON = активация при наличии отраженного света
D.ON = активация при отсутствии отраженного света
УКАЗАНИЕ
Выводы датчика могут поставляться с заводской настройкой на задержку по ВКЛ
и/или ВЫКЛ. На это указывает суффикс Txx suffix на конце номера модели (Zxx18-
xxxxxxTxx).
Детали подключения и вывода:

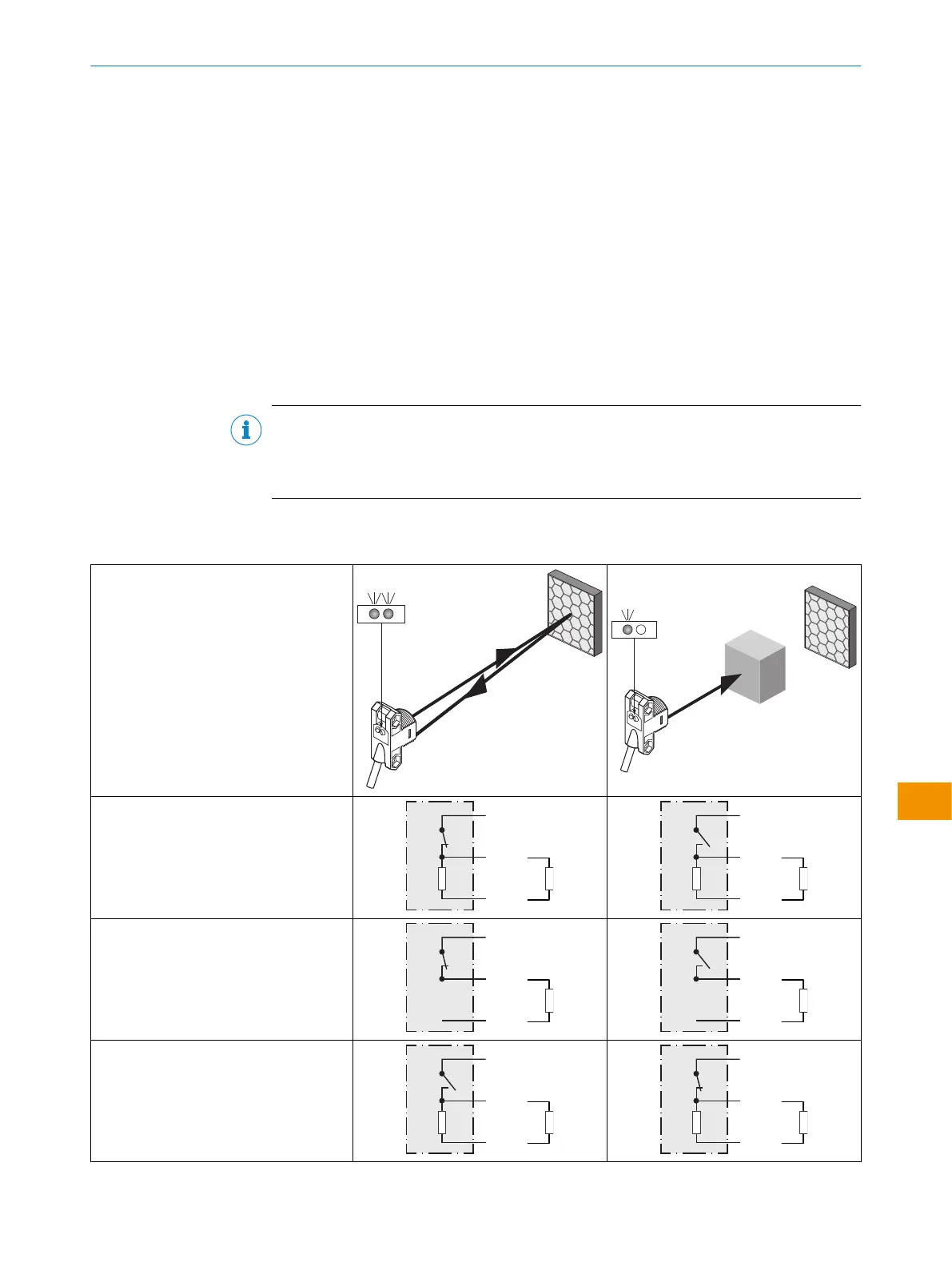

Таблица 1: Операция вывода
ZLD18/ZLE18
-x_xxxx = Q1 выход
-xx_xxx = Q2 выход
-xPxxxx
-x8xxxx
-xxPxxx
L.ON, PNP: Q (≤ 100мA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xHxxxx
-x4xxxx
-xxHxxx
L.ON, PNP Открытый коллектор Q (≤
100мA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xFxxxx
-x2xxxx
-xxFxxx
D.ON, PNP: Q (≤ 100мA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
