BN = Brown (Marrom)
WH = White (Branco)
BU = Blue (Azul)
BK = Black (Preto)
n. c. = não conectado
Q1 = saída de comutação 1
Q2 = saída de comutação 2
L+ = tensão de alimentação (V
S
)
M = peso
L.ON = comutação por luz
D.ON = comutação por sombra
NOTA
As saídas do sensor podem vir equipadas com um conjunto de fábrica atraso ON
e/ou atraso OFF. Isso é indicado por um sufixo Txx no final do Número de Modelo
(Zxx18-xxxxxxTxx).

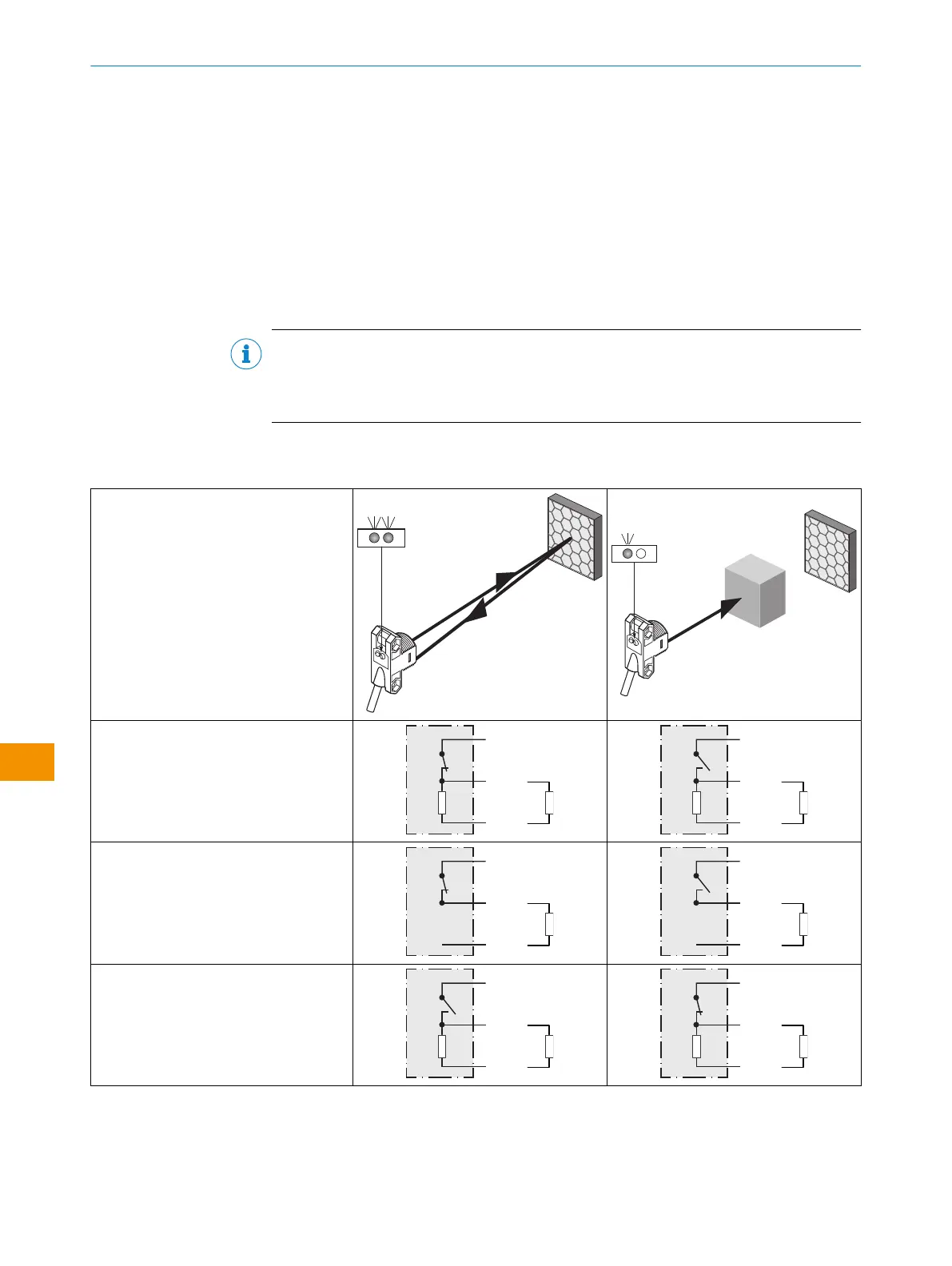

Detalhe de conexão e saída:
Tabela 1: Operação de saída
ZLD18/ZLE18
-x_xxxx = saída Q1
-xx_xxx = saída Q2
-xPxxxx
-x8xxxx
-xxPxxx
L.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xHxxxx
-x4xxxx
-xxHxxx
L.ON, PNP Abrir Coletor Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xFxxxx
-x2xxxx
-xxFxxx
D.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
