Leyenda de la terminología de conexión de las Tablas 1-3:
BN = Brown (Marrón)
WH = White (Blanco)
BU = Blue (Azul)
BK = Black (Negro)
n. c. = No conectado
Q1 = Salida conmutada 1
Q2 = Salida conmutada 2
L+ = Tensión de alimentación V
S
M = Peso
L.ON = Conmutación en claro
D.ON = Conmutación en oscuro
INDICACIÓN
Las salidas del sensor pueden estar equipadas con un retardo de activación y/o de
desactivación ajustado de fábrica. Ello se indica por medio del sufijo Txx al final del
número de modelo (Zxx18-xxxxxxTxx).
Detalles de la conexión y la salida:

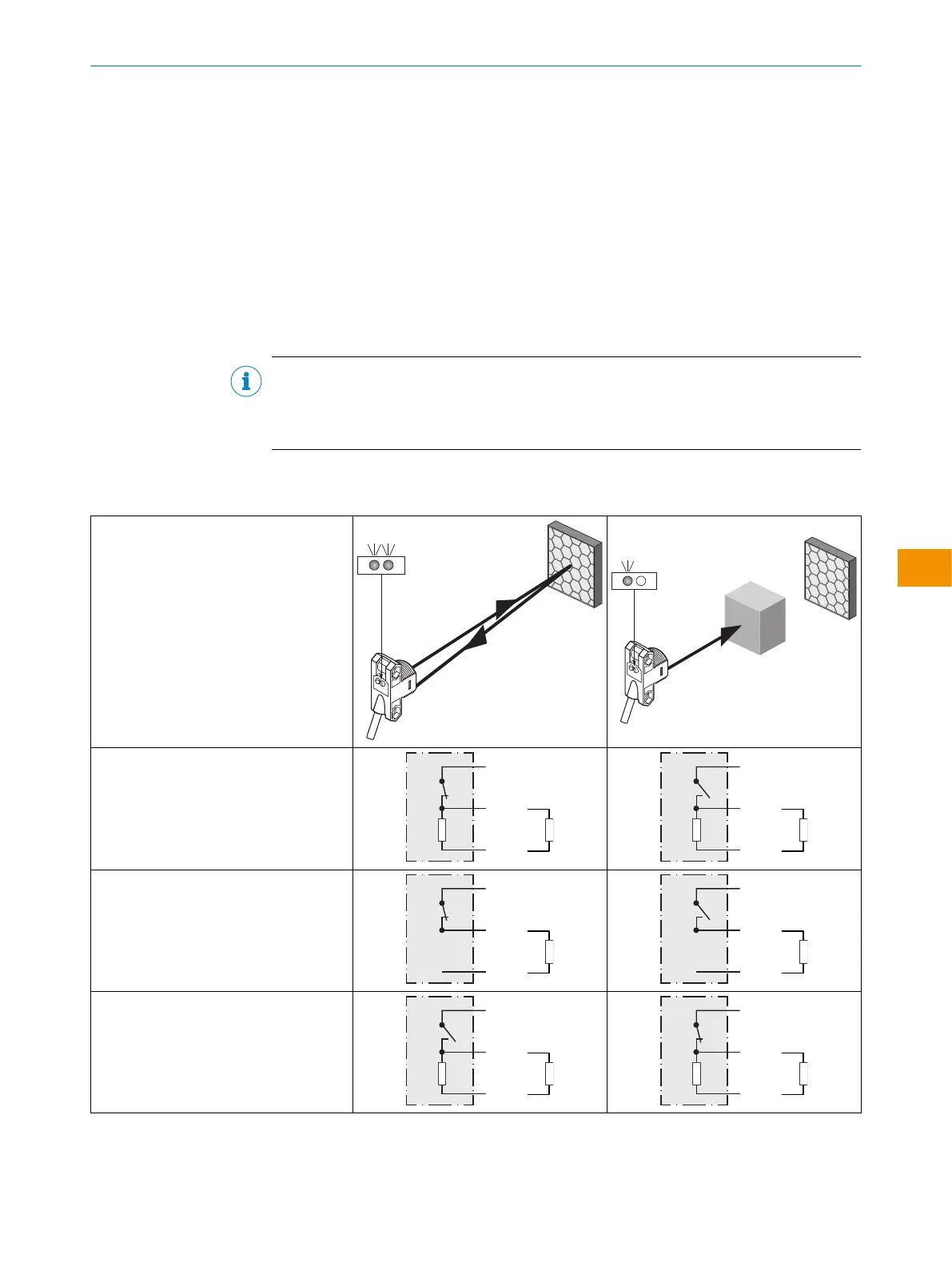

Tabla 1: Operación de salida
ZLD18/ZLE18
-x_xxxx = Salida Q1
-xx_xxx = Salida Q2
-xPxxxx
-x8xxxx
-xxPxxx
L.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xHxxxx
-x4xxxx
-xxHxxx
L.ON, PNP colector abierto Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-xFxxxx
-x2xxxx
-xxFxxx
D.ON, PNP: Q (≤ 100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
INSTRUCCIONES DE USO
8021946.1HW1 /2022-11-14 | SICK I N S T R U C C I O N E S D E US O | ZLD18/ZLE18
