10 Datos técnicos
ZLD18-xxxxx2 ZLD18-xxxxx8 ZLE18-xxxxx2 ZLE18-xxxxx8
Polarización
✓ ✓
- -
Distancia de conmutación (con
reflector PL80A)
6.8 m 4.2 m 7.9 m 5.0 m
Distancia de conmutación máx.
(con reflector PL80A)
7.8 m 5.0 m 9.0 m 6.2 m
Tamaño del spot / distancia 11 mm / 500 mm 63 x 55 mm / 500
mm
11 mm / 500 mm 63 x 55 mm / 500
mm
Tensión de alimentación U
B
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
DC 10 ... 30 V
1)
Intensidad de salida I
max.
≤ 100 mA ≤ 100 mA ≤ 100 mA ≤ 100 mA
Frecuencia de conmutación 500 Hz
2)
500 Hz
2)
500 Hz
2)
500 Hz
2)
Tiempo de respuesta 1 ms
3)
1 ms
3)
1 ms
3)
1 ms
3)
Tipo de protección IP67 IP67 IP67 IP67
Clase de protección III III III III
Circuitos de protección A, B, D
4)
A, B, D
4)
A, B, D
4)
A, B, D
4)
Temperatura ambiente durante
el funcionamiento
–40 °C... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C –40 °C ... +55 °C
1)
Valores límite
Conexiones U
B
protegidas contra la inversión de polaridad
Ondulación residual máx. 5V
ss
2)
Con una relación claro/oscuro de 1:1
3)
Duración de la señal con carga óhmica
4)
A = U
B
protegidas contra polarización inversa
B = Entradas y salidas protegidas contra polarización incorrecta
D=Salidas a prueba de sobrecorriente y cortocircuitos.

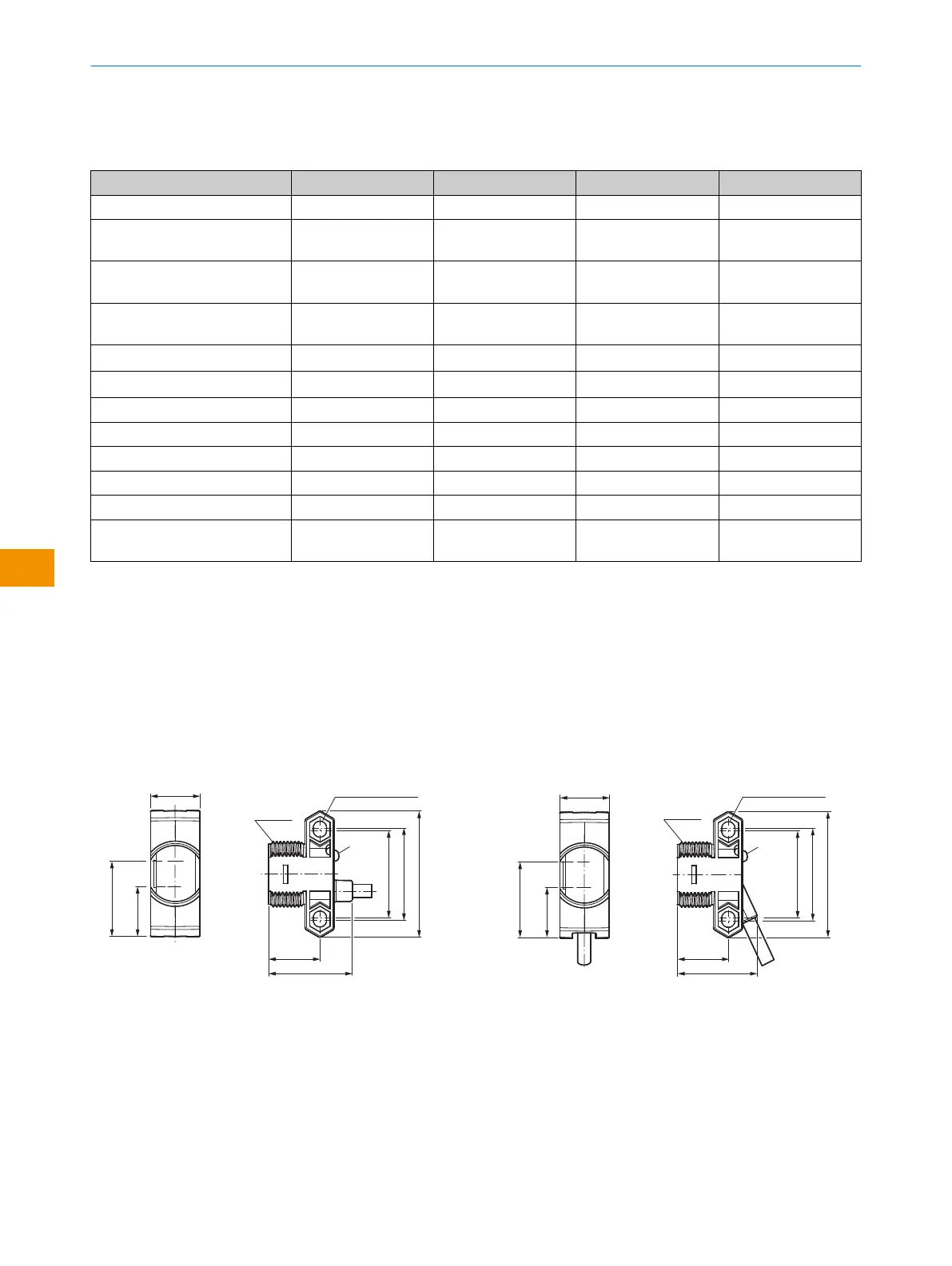

10.1 Dibujos acotados
Tabla 5: Dibujos acotados
13.6 (0.54)
34.8 (1.37)
M18x1
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
2 x Ø 3.5 (0.14)
4
3
2
1
14.1
(0.56)
23 (0.91)
Figura 5: ZLx18-1xxxxx/ZLx18-Axxxxx, cable
4
3
34.8 (1.37)
24 (0.94)
13.9
(0.55)
20.9 (0.82)
25.4 (1.0)
1
2
14.1
(0.56)
21.9 (0.86)
2 x Ø 3.5 (0.14)
M18x1
13.6 (0.54)
Figura 6: ZLx18-2xxxxx/ZLx18-Bxxxxx, cable
